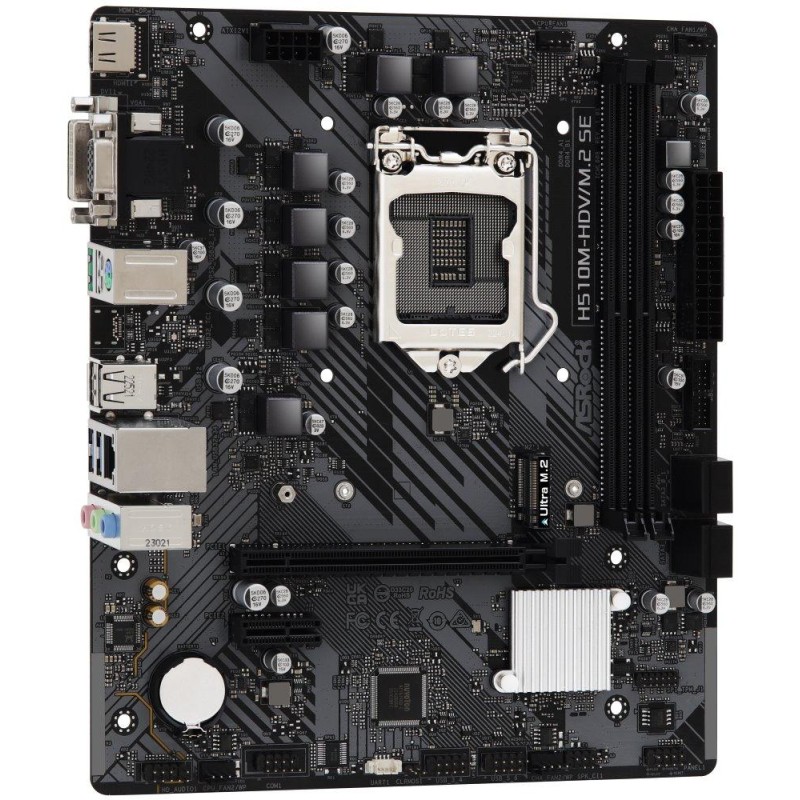

ASRock H510M-HDV/M.2 SE
Das Board verfügt über Grafikausgänge für Prozessoren mit integriertem Grafikkern. Da das Mainboard keine Grafikkarte enthält, sind diese Ausgänge ohne den entsprechenden Prozessor funktionslos.
CPU
Unterstützt Intel Core-/Pentium-/Celeron-Prozessoren der 10. und 11. Generation (LGA1200-Sockel)
Chipsatz
Intel H470
Erinnerung
2× DDR4-Speichersteckplätze, unterstützen bis zu 64 GB
DDR4 3200/ 2933/ 2800/ 2666/ 2400/ 2133 MHz-Unterstützung
Dual-Channel-Speicherarchitektur
Unterstützt nicht-ECC, ungepufferten Speicher
ECC UDIMM-Speicherunterstützung (Nicht-ECC-Modus)
Unterstützung für Intel Extreme Memory Profile (XMP) 2.0
Spielautomaten
1× PCIe 4.0 x16-Steckplatz
Intel CPU der 10. Generation unterstützt PCIe 3.0
1× PCIe 3.0 x1
Grafik
1× HDMI 2.0-Anschluss, unterstützt max. Auflösung 4K bei 60 Hz
Intel CPU der 10. Generation unterstützt HDMI 1.4 mit einer maximalen Auflösung von 4K bei 30 Hz
1× DVI-D-Anschluss, unterstützt max. Auflösung 1920 × 1200 bei 60 Hz
1× VGA-Anschluss, unterstützt max. Auflösung 1920 × 1200 bei 60 Hz
Lagerung
4× SATA 6Gb/s-Anschlüsse
1× Ultra M.2-Steckplatz, M Key, für Geräte vom Typ 2260/2280 (PCIe 3.0 x4 und SATA-Modus)
RAID 0-, RAID 1-, RAID 5- und RAID 10-Unterstützung für SATA-Laufwerke
USB
6× USB 3.2 Gen1 (USB 3.0)-Anschlüsse (4 Anschlüsse auf der Rückseite, 2 Anschlüsse über internen USB-Anschluss verfügbar)
6× USB 2.0-Anschlüsse (2 Anschlüsse auf der Rückseite, 4 Anschlüsse über internen USB-Anschluss verfügbar)
Audio
Realtek ALC897 Codec
7.1-Kanal-High-Definition-Audio
HIND
1× Realtek RTL8111H Gigabit-LAN-Controller
Interne Anschlüsse
1× Serieller Port-Anschluss
1× SPI-TPM-Anschluss
1× Lautsprecheranschluss und Einbruchserkennung
1× 4-poliger CPU-Lüfteranschluss
1× 4-poliger CPU-Lüfter-/Wasserkühlungspumpenanschluss
2× 4-poliger Gehäuselüfter-/Wasserkühlungspumpenanschluss
1× 24-poliger ATX-Hauptstromanschluss
1× 8-poliger 12-V-Stromanschluss
1× Frontpanel-Audioanschluss
2x USB 2.0-Anschluss (unterstützt 4x USB 2.0-Port)
1× USB 3.2 Gen1 (USB 3.0)-Anschluss (unterstützt 2× USB 3.2 Gen1-Anschlüsse)
Anschlüsse auf der Rückseite
1× PS/2-Kombianschluss für Tastatur und Maus
1× VGA
1× DVI-D
1× HDMI
4× USB 3.2 Gen1 (USB 3.0)
2× USB 2.0
1× RJ-45
3× Audiobuchsen
Maße
23,1 × 19,8 cm
Micro-ATX-Format
