Xtend Solarmi OSPD24

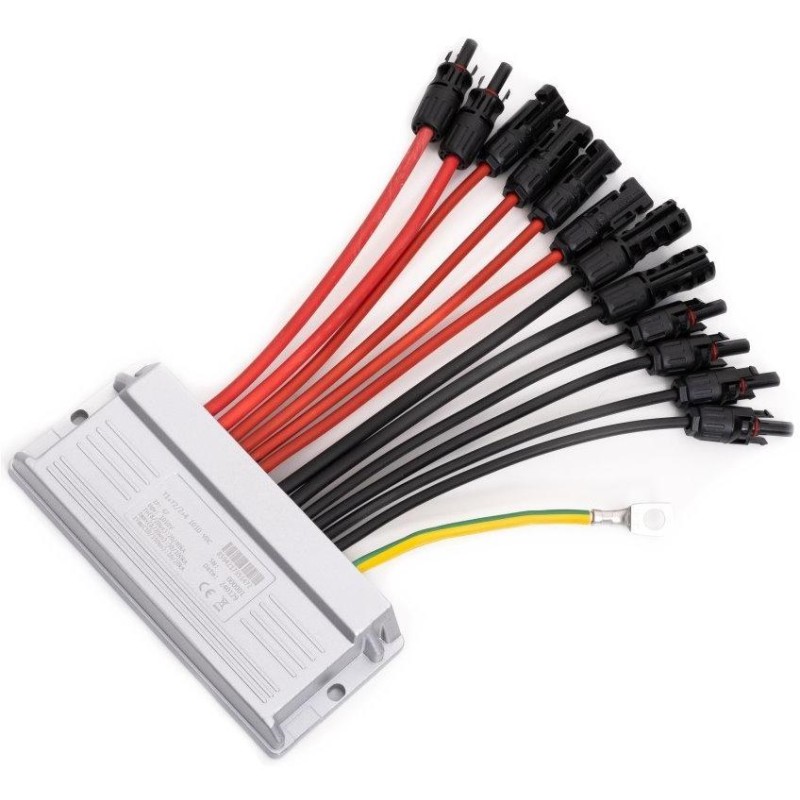

Überspannungsableiter zum Schutz von Photovoltaikanlagen . Die Konstruktion besteht unter Berücksichtigung der Witterungsbedingungen und der Installationsmethode aus einer Aluminiumlegierung (dem gleichen Material wie die Trägerprofile von PV-Modulen – es besteht keine Gefahr elektrochemischer Korrosion) mit hermetisch abgedichteten Innenschaltkreisen aus Polyurethan mit flammhemmendem Füllstoff.
Die Einheit ist als Durchgangseinheit zur einfachen Implementierung in einen String konzipiert - beide Pole des Strings werden an die Einheit angeschlossen und beide treten auch wieder aus. Der Anschluss erfolgt über klassische MC4-Stecker (mit integrierter Sicherung am Eingang) und Drähte mit einem Querschnitt von 6 mm² (in einigen Versionen sogar 10 mm² ) mit doppelter Isolierung und Farbcodierung.
Der Anschluss des PE-Leiters bzw. die Verbindung mit den LPS-Elementen wird am Gehäuse selbst mittels M10 (M8) Schraube durch eine eingepresste Öse an einem Litzenleiter > 16mm2 oder direkt über eine T-Schraube durch Anschluss an die Tragkonstruktion/LPS-Fallleitung oder in Kombination gelöst.
Die SPD-Einheit selbst gehört zur Klasse T1 + T2 und kann aufgrund der über dem Standard liegenden Ableitfestigkeit (12/25 kA) auch in Zentralen mit weniger als 4 Ableitungen eingesetzt werden (gemäß ČSN EN 51643-32).
Notiz:
Aufgrund der spezifischen Konstruktion und des Standorts ist es erforderlich, nach jeder Unterbrechung der integrierten Sicherung (aufgrund der Wirkung des SPD) den Reststrom bei maximaler Betriebsspannung zu messen. Liegt dieser über dem vom Hersteller angegebenen Maximalwert, muss das gesamte SPD-Modul ausgetauscht werden. Ein Anzeichen für eine unterbrochene Sicherung ist das Fehlen einer Spannung im Strangstromkreis nach dem SPD-Modul.
Merkmale:
- Geeignet für Gleichstromnetze
- Kurzschlussfestigkeit I SCPV : 10 kA
- Schutzpegel bei In Up a : < 2,3 kV
- Gehäuse aus Aluminiumlegierung
- Klassifizierung gemäß ČSN EN 61643-11 ed. 2 und ČSN EN 61643-31, T1+T2
GRUNDLEGENDE SPEZIFIKATIONEN
Ausführung: Typ 2: 4+2 (4 Paare 6 mm 2 Eingang + 2 Paare 10 mm 2 Ausgang)
Max. Betriebsspannung zwischen L+ und L-: 1010 V DC
Nennlaststrom: 80 A
Anschlussdrähte: MC4, Länge: 25 cm, Querschnitt: 6/10 mm 2
Reaktionszeit t a : < 25 ns
Schutzart: IP67
Abmessungen: 234 × 126 × 34,4 mm
Betriebstemperatur: -40 bis +85 °C
