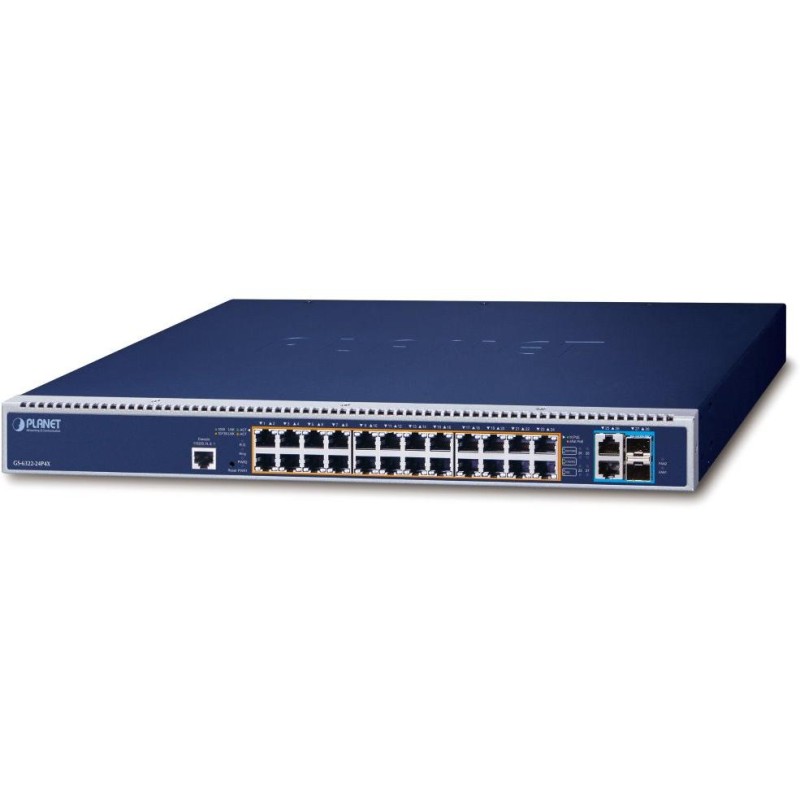

PLANET GS-6322-24P4X
Industriell verwalteter PoE L3- Switch, 24 x 10/100/1000 Base-T RJ-45 mit PoE++ (802.3bt) -Unterstützung, Stromversorgung bis zu 95 W pro Port , PoE- Budget bis zu 2280 W (bei Verwendung von zwei Stromversorgungen), 2 x 10G Base-T RJ-45, 2 x 10G Base-SR/LR SFP+ -Steckplatz, 1 x Konsolen-RJ-45 (RS-232)-Port.
Web-/SNMPv3-Verwaltung, 255 VLAN-Gruppen, 4095 VLAN-IDs, 802.1Q, Spanning Tree (Rapid/Multiple), 802.3ad LACP-Link-Aggregation, QoS, Cisco-kompatible unidirektionale Link-Erkennung (UDLD), Port-Mirroring, Multicast (IGMP, MLD, MVR, Querier-Modus), redundante modulare Stromversorgung (Redundant/Erweitert).
Stromversorgung: Der Switch wird ohne Netzteil geliefert und es ist notwendig, je nach benötigter PoE-Leistung 1-2 Netzteile zu kaufen.
Die Quellen können im erweiterten Stromversorgungsmodus (EPS) oder im redundanten Stromversorgungsmodus (RPS) angeschlossen werden, wobei die zweite Quelle als Backup im Falle eines primären Ausfalls dient.
- PWR-CRPS2000 – 2000 W (PoE-Leistung 1600 W)
- PWR-CRPS1200 – 1200 W (PoE-Leistung 1000 W)
- PWR-CRPS920 – 920 W (PoE-Leistung 720 W)
Der 10-Gigabit-Managed-Switch arbeitet auf OSI-Ebene 2 und 3. Er verfügt über erweiterte Funktionen für den Einsatz in Weitverkehrsnetzen und Backbone-Verbindungen. Statisches Routing, leistungsstarke Tools für QoS-Verkehrsmanagement und Sicherheit ermöglichen ISPs und Netzwerkadministratoren die Kontrolle und effektive Verwaltung von Netzwerkdaten, für die der Switch beispielsweise als zentrales Element dient.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 24x RJ-45 10/100/1000Base-T, 2x 10G Base-T RJ-45, 2x 10G Base-SR/LR SFP+, 1x RJ-45 (RS-232) serieller Konsolenanschluss
Speicher: 16.000 MAC-Adressen, 32 MB Puffer
Durchsatz: 128 Gbit/s Bus, betriebsbereit 95,23 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10 KB
IP-Protokollversion: IPv4, IPv6
Ausführung: Rackmount 1HE
Stromversorgung: 2x Netzteilsteckplätze (Lieferung ohne Netzteil)
Schutz: ESD bis 6 KV DC
Betriebstemperatur: 0 bis +50 °C
Abmessungen: 440 x 300 x 44 mm
Gewicht: 5478 g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2, SSL
Zugriffskontrolle: ACL basierend auf IP/MAC/Protokoll/Ethertype/VLAN/DSCP/802.1p, bis zu 256 Einträge/Regeln
L3-Routing: max. 128 VLAN-Schnittstellen, max. 128 Regeln, OSPFv2, IPv4/IPv6-Hardware-statisches Routing
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags, bis zu 256 Regeln
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags, bis zu 256 Regeln
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung durch IPv4/IPv6 DSCP/ToS, Portnummer, 802.1p-Priorität oder 802.1Q VLAN-Tag
VLAN-Unterstützung:
IEEE 802.1Q
bis zu 255 VLAN-Gruppen, 4095 VLAN-IDs
Q-in-Q
Privater VLAN-Edge (PVE)
Protokollbasiertes VLAN
MAC-basiertes VLAN
Sprach-VLAN
Multicast-VLAN-Registrierung (MVR)
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Link Aggregation: IEEE 802.3ad LACP, 4 Ports in 3 Gruppen
Multicast: IGMP v1/v2/v3, unterstützt IGMP-Abfragemodus, MLD v1/v2, unterstützt bis zu 255 MLD/IGMP-Gruppen
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, SFP-DDM (Digital Diagnostic Monitor)
PoE-Funktion:
Gesamtleistungsabgabe: max. 2280 W, IEEE 802.3bt PoE++, abwärtskompatibel mit 802.3af/802.3at
DC 52V Stromversorgung:
Port 1-24: max. 90 W (802.3bt Typ 4), bzw. max. 95 W (UPoE)
Endspan-Modus: max. 36 W
Mid-Span-Modus: max. 36 W
Force-Modus: max. 60 W
Anzahl der Injektoren: 24 x bis zu 95 W
Stromversorgungstyp: End-Span, Mid-Span, Force-Modus, 802.3af/at/bt, UPoE
Erweiterte Funktionen:
automatische Erkennung des eingeschalteten Geräts
integrierter Scheduler für die geplante Abschaltung von stromführenden Endelementen
Erkennung der Aktivität von eingeschalteten Geräten mittels ICMP. Wenn keine Antwort erfolgt, kann es durch Trennen der Stromversorgung neu gestartet werden
