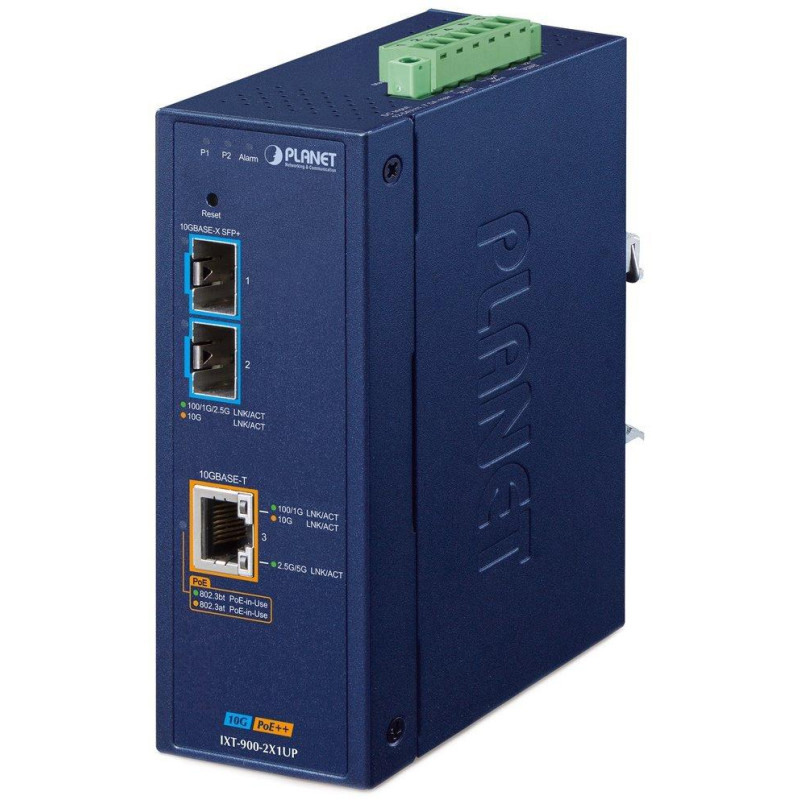

PLANET IXT-900-2X1UP
PoE++-Konverter für den einfachen Übergang zwischen metallischen und optischen Leitungen ( 10G/5G/2,5G/1G/100M Base-T zu 2× 10G/2,5G/1G/100M Base-X ).
Industriedesign -40 bis 75°C, stoßfest, IP40-Schutz , ESD-Schutz, DIN-Montage , Alarmausgang (Relais; DC 24 V/ 1 A), duale Stromversorgung DC 12–54 V.
Industrielle Ethernet-Geräte sind für anspruchsvolle Betriebsbedingungen mit unterschiedlichsten Betriebstemperaturen, instabiler Stromversorgung und häufigen Erschütterungen ausgelegt. Der Konverter lässt sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglicht den Einsatz bekannter Ethernet-Technologie auch in industriellen Umgebungen. Er eignet sich auch für die Installation in Außenschränken mit starken Temperaturschwankungen (typischerweise drahtlose und MAN-ISP-Anwendungen vom Typ FTTH). Er unterstützt die Fernverwaltung über eine Weboberfläche, eine Befehlszeilenschnittstelle (CLI) und SNMP für eine umfassende Fernüberwachung.
Der PoE++-Injektor mit einer Gesamtleistung von bis zu 95 W ermöglicht die einfache Installation von Geräten wie IP-Kameras ohne zusätzliche Netzteile.
Mögliche Überwachung mobiler AnwendungenCloudViewer Pro .
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 1× 10G/5G/2,5G/1G/100M Base-T RJ-45, 2× 10G/2,5G/1G/100M Base-X SFP+
Verarbeitungstechnologie: Store-and-Forward
Durchsatz: 60 Gbit/s Bus, betriebsbereit 29,76 Mpps (64B)
Übertragungsunterstützung: JumboFrame 9K
Ausführung: Hutschiene, Wandmontage
OAM-Unterstützung: nein
Stromversorgung: 2× DC 12–54 V, Klemmleiste, Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten)
Schutz: ESD bis 4 kV DC Kontakt, bis 8 kV DC Luft
Betriebstemperatur: -40 bis 75 °C
Abmessungen: 135 × 87 × 50 mm
Gewicht: 720 g
Kann in ein Chassis eingebaut werden: nein
POE-Funktion:
Gesamtleistungsabgabe: 95 W, IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
Anzahl Injektoren: 1× bis 95 W
Leistungstyp: Endspan, Midspan, Legacy, Force
Erweiterte Funktionen:
automatische Erkennung des Powered Device (PD)
PD-Alive-Check
Integrierter Scheduler für die planmäßige Abschaltung von stromversorgten Endelementen (PoE Schedule)
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
Das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist überlastfest, kurzfristige Beschleunigung 50g, langfristig 4g, (IEC-60068-2-27)
Layer-2-Funktionen:
Portkonfiguration - Port deaktivieren/aktivieren, Auswahl des Voll- und Halbduplexmodus, Flusskontrolle
VLAN – IEEE 802.1Q tagbasiertes VLAN, IEEE 802.1ad Q-in-Q-Tunneling, bis zu 256 VLAN-Gruppen aus 4096 VLAN-IDs
Bandbreitenkontrolle – Eingang/Ausgang: 16–10.000.000 Kbit/s
QoS – Verkehrsklassifizierung, strikte Priorität und WRR, 8-stufige Priorität für Switching, CoS/802.1p, DSCP, IP-Priorität
Ring - ERPS-Unterstützung gemäß ITU-T G.8032, Wiederherstellungszeit < 500 ms
Management:
Telnet, Web, SNMP v1, v2c
SSHv2, TLSv1.2, SNMPv3
LLDP
PLANET Smart Discovery-Dienstprogramm
PLANET NMS-Controller
PLANET CloudViewer Pro (mobile App)
Remote-Syslog, lokales Systemprotokoll, SNMP-Trap
RFC 1213 MIB-II, RFC 2863 IF-MIB, RFC 1493 Bridge MIB, RFC 1643 Ethernet MIB, RFC 2863 Interface MIB, RFC 2665 Ether-Like MIB, RFC 2737, Entity MIB, RFC 2819 RMON MIB (Gruppen 1, 2, 3 und 9), RFC 3411 SNMP-Frameworks-MIB, MAU-MIB
Normen:
IEEE 802.3u, 100BASE-TX/FX
IEEE 802.3ab, 1000BASE-T
IEEE 802.3bz, 2,5G/5GBASE-T
IEEE 802.3an, 10GBASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3ae 10GBASE-SR/LR
IEEE 802.3x Vollduplex-Flusskontrolle
IEEE 802.1p-Dienstklasse
IEEE 802.1Q VLAN-Tagging
IEEE 802.1ad Q-in-Q VLAN-Stacking
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 2474 DSCP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
ITU-T G.8032 ERPS-Ring
