EPEVER HP3542-AH0650P20A 48V Wechselrichter/Ladegerät, 60A MPPT, PV-Eingang 4kW, reine Sinuswelle, 3,5kW Hybrid-/Inselbetriebssy

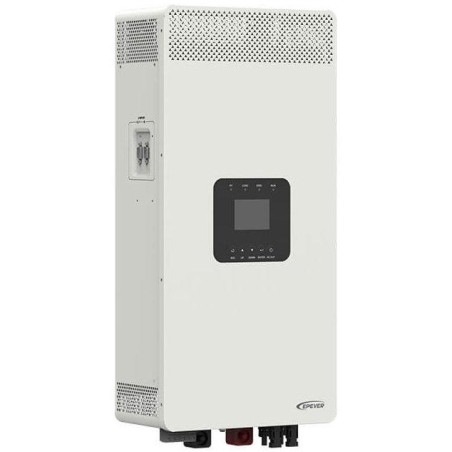

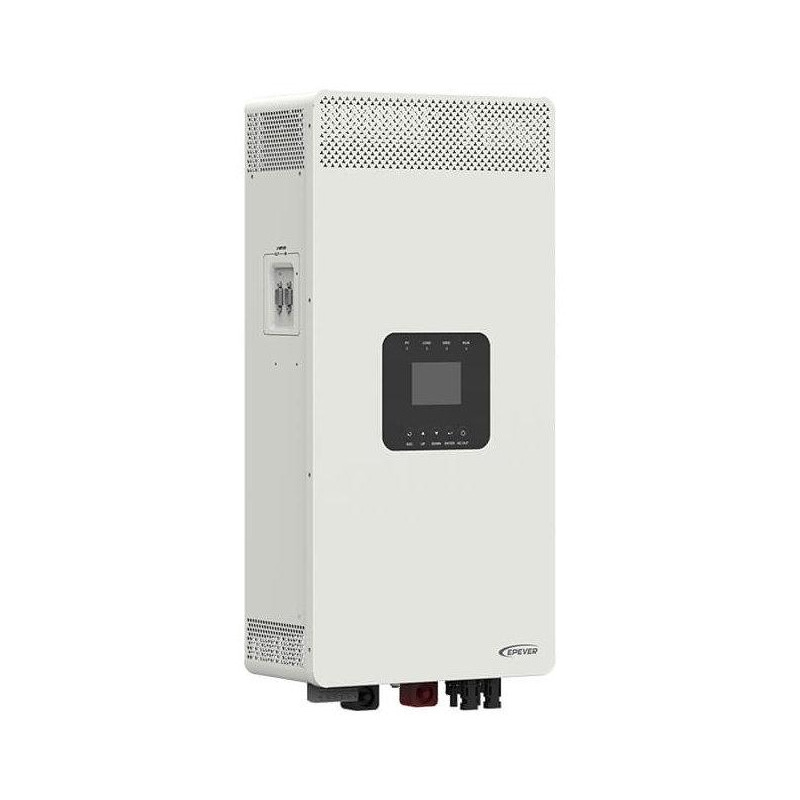

EPEVER HP3542-AH0650P20A – Abbildungsbeispiel – Die Position und Art der Anschlüsse können je nach Wechselrichtermodell variieren. Weitere Informationen finden Sie im beiliegenden Handbuch und Datenblatt. Professioneller Hybrid-Wechselrichter mit Ladegerät für Solaranlagen mit Unterstützung mehrerer Energiequellen. Der Hochfrequenz-Wechselrichter HP3542-AH0650P20A der Serie HP-AHP20A ist eine fortschrittliche Lösung für Hybrid-Energiesysteme, die Solarenergie, Netzstrom und Dieselgeneratoren kombinieren. Dank des fortschrittlichen DSP-Prozessors und des optimierten Regelalgorithmus gewährleistet er schnelle Reaktionszeiten, hohe Zuverlässigkeit und einen hohen Wirkungsgrad. Das Gerät ist für Netzbypass, Wechselrichterausgang und Energiemanagement mit flexibler Umschaltung zwischen den Energiequellen ausgelegt. Der Wechselrichter arbeitet mit 48-V-Batterien (Lithium und Blei) im Bereich von 43,2–60 V DC und liefert eine Nennleistung von 3.500 W mit einer kurzzeitigen Überlastfähigkeit von bis zu 7.000 W. Die PFC-Technologie (Leistungsfaktorkorrektur) reduziert die Belastung des Stromnetzes. Die fortschrittliche MPPT-Technologie erreicht einen maximalen Wirkungsgrad von über 99,5 % bei Eingangsspannungen bis zu 500 V. Reiner Sinuswellenausgang mit THDu ≤ 3 % für empfindliche Geräte. Unterstützung für Batterie- und batterielosen Betrieb für flexible Einsatzmöglichkeiten. PFC-Technologie zur Reduzierung der Netzlast. MPPT-Technologie mit einem maximalen Wirkungsgrad von über 99,5 %. Maximaler Batterieladestrom: 60 A, Entladestrom: bis zu 90 A. Einstellbarer maximaler Ladestrom aus dem Netz für flexible Konfiguration. Großes LCD-Display zur übersichtlichen Überwachung des Betriebszustands. RS485-Kommunikationsschnittstelle mit optionaler 4G-, Wi-Fi- oder TCP-Konnektivität. Betriebstemperaturbereich: -20 bis +50 °C für anspruchsvolle Bedingungen. Unterstützung für den Parallelbetrieb von bis zu 12 Einheiten (max. 16) standardmäßig. Erweiterte Funktionen und Schutz: Das Gerät verfügt über einen umfassenden elektronischen Schutz, einschließlich Schutz vor Überlastung, Überspannung, Unterspannung, Kurzschluss, Überhitzung und Verpolung des PV-Eingangs. Die Batterien sind vor Überladung, Tiefentladung und Überhitzung geschützt, Lithium-Batterien zusätzlich vor niedrigen Temperaturen. Die Kommunikation mit dem Batteriemanagementsystem (BMS) erfolgt über einen isolierten RJ45-Anschluss. Parallelbetrieb und -überwachung: Der AC-Ausgang unterstützt die Parallelschaltung von bis zu 12 Einheiten (maximal 16) in einer Standardkonfiguration mit der Möglichkeit zum ein- und dreiphasigen Betrieb. Die Funktion zur Aufzeichnung historischer Daten ermöglicht die Speicherung von bis zu 25.000 Datensätzen mit einem einstellbaren Intervall von 1–3.600 Sekunden. Die Fernüberwachung ist über optionale 4G-, WLAN- oder TCP-Module möglich. Flexibles Laden: Das System unterstützt das Laden aus verschiedenen Quellen, darunter das Stromnetz (90–285 V AC), Dieselgeneratoren und Solarmodule. Die maximale Eingangsleistung aus dem Netz beträgt 5.350 W bei einem Strom von 22,7 A. Der Benutzer kann die Lade- und Entladestromgrenzen einstellen, um den Betrieb mit verschiedenen Batterietypen zu optimieren. Hochfrequenzumrichter sind nicht geeignet für den Betrieb induktiver und kapazitiver Lasten wie Pumpen, Kompressoren, Elektromotoren und großer Schaltnetzteile. Vor dem Anschluss induktiver oder kapazitiver Lasten müssen stets die Anlaufströme gemessen werden. Diese dürfen die maximale Leistung des Umrichters nicht überschreiten. Software-Anleitungsvideo: .mw-sh-pic img, .mw-sh-tileOver .bl-heading1, .mw-sh-tileUnder .bl-heading2, .mw-sh-text .bl-text, .mw-sh-button .bl-btn, .mw-sh-list ul { display: none } GRUNDLEGENDE TECHNISCHE DATEN Elektrische ParameterBatterietyp: Lithium/BleiNennspannung der Batterie: 48 VDC (Bereich 43,2–60 VDC)Max. Ladestrom: 60 AMax. Entladestrom: 90 AMax. PV-Spannung (Voc): 500 VMPPT-Spannungsbereich: 85–400 VDCAnzahl der MPPT-Eingänge: 1Max. PV-Eingangsleistung: 4000 WEigenverbrauch (Leerlauf): < 38,4 WMax. Wechselrichterwirkungsgrad: 94 % AC-Ausgang & -Eingang Nennausgangsleistung: 3500 W (Dauerleistung) Spitzenleistung (transient): 7000 W (3 Sekunden) Ausgangsspannung / Frequenz: 220/230 VAC ±3 % | 50/60 Hz Ausgangssignal: reine Sinuswelle Nenneingangsleistung (AC): 5350 W (Laden + Bypass) Schaltzeit (USV-Funktion): 10 ms (Wechselrichter → Netz) / 20 ms (Netz → Wechselrichter) Mechanische Parameter und Umgebungsbedingungen Abmessungen: 629 × 291,4 × 163 mm Einbaumaße: 592 × 200 mm Gewicht: 14,3 kg Schutzart: IP20 Betriebstemperatur: -20 °C bis +50 °C (über 30 °C linearer Leistungsabfall) Kommunikation: RS-485 (BMS-Anschluss RJ-45), optional Wi-Fi / 4G / TCP Anzeige: integriertes LCD mit Speicher für bis zu 25.000 Datensätze
