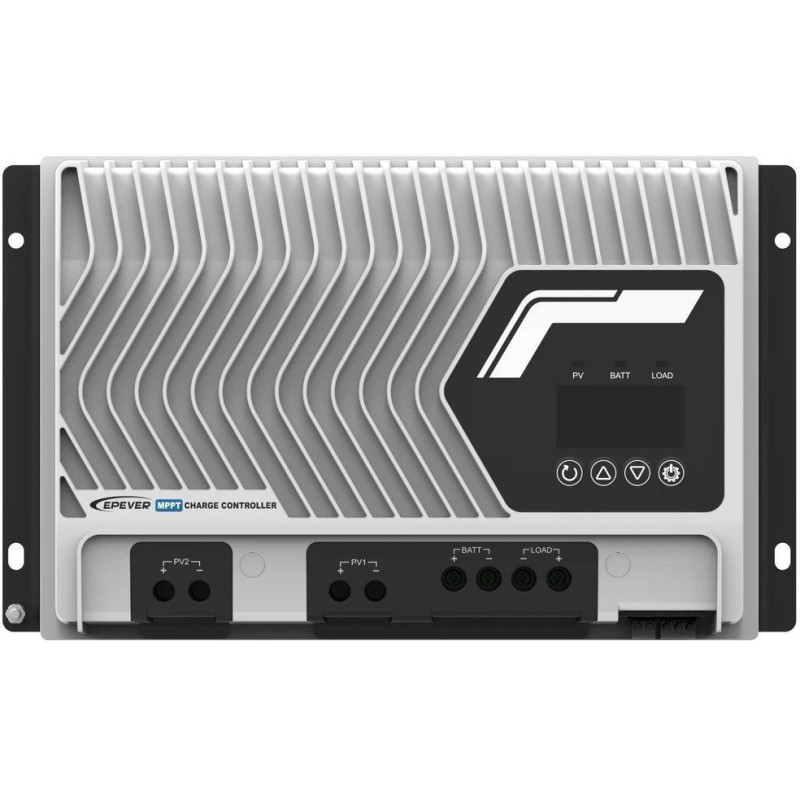

EPEVER IT5420NC G3 Solar-MPPT-Regler 50 A, 12/24/48 V, Eingang 200 V, IP32

Fortschrittlicher MPPT-Regler der IT-NC G3-Serie für mittlere bis große Solaranlagen mit einem Ladestrom von 50 A und Unterstützung für Spannungssysteme von 12/24/48 V.

Der Solarladeregler bietet einen maximalen MPPT-Nachführwirkungsgrad von 99,5 % und einen maximalen Umwandlungsgrad von 98,3 % für eine optimale Energieausnutzung von Photovoltaikmodulen. Er unterstützt eine maximale Leerlaufspannung von 200 V bei der niedrigsten Temperatur und 180 V bei 25 °C , wodurch die Reihenschaltung mehrerer Module möglich ist.

Der Regler verfügt über ein robustes Metall-Druckgussgehäuse mit Schutzart IP43 und eine weiße Anschlussabdeckung zum Schutz vor Staub und Feuchtigkeit. Die Konstruktion gewährleistet einen zuverlässigen Betrieb im Temperaturbereich von -25 °C bis +60 °C mit automatischer Leistungsreduzierung oberhalb von 40 °C.

Kommunikation und Überwachung
Der Controller verfügt über eine RS-485-Schnittstelle mit 5 V DC/200 mA Stromversorgung (RJ-45) zum Anschluss optionaler Bluetooth-, WLAN- oder 4G-Module. Die CAN-Schnittstelle ermöglicht den Parallelbetrieb von bis zu 6 Geräten mit oder ohne Akkus. Die BMS-Kommunikation gewährleistet das zuverlässige Laden und Entladen von EPEVER-Lithium-Akkus; für andere Akkutypen ist ein BMS-LINK-Modul erforderlich.

Leistungsparameter
Bei Volllast erreicht der Regler einen Wirkungsgrad von 97,1 % bei einer Temperaturkompensation von -3 mV/°C/2 V. Sein Eigenverbrauch beträgt 98 mA/12 V, 60 mA/24 V, 46 mA/48 V bei eingeschalteter Kommunikation bzw. 48 mA/12 V, 25 mA/24 V, 14 mA/48 V bei ausgeschalteter Kommunikation.

Installation und Anschluss
Die Steuereinheit hat Abmessungen von 307 × 253 × 143 mm mit Abdeckung bzw. 307 × 202 × 134 mm ohne Abdeckung. Die Montagefläche misst 295 × 130 mm bei einem Lochdurchmesser von 7 mm. Der empfohlene Kabelquerschnitt beträgt 6 AWG/16 mm² bei einem Gewicht von 5,07 kg mit Abdeckung bzw. 4,86 kg ohne Abdeckung.

GRUNDLEGENDE SPEZIFIKATIONEN

Elektrische Parameter

Nennspannung der Batterie: 12 / 24 / 48 V DC (automatische Erkennung)

Betriebsspannungsbereich: 8-62 V

Nennlade-/Entladestrom: 50 A

Maximale Ladeleistung: 650 W / 12 V, 1.300 W / 24 V, 2.600 W / 48 V

Bemessungslaststrom: 50 A

Maximale Leerlaufspannung der PV-Anlage: 200 V (bei niedrigster Temperatur), 180 V (bei 25 °C)

MPPT-Arbeitsbereich: (Batteriespannung + 2 V, min. 28 V) bis 144 V (bei 25 °C)

Maximaler Wirkungsgrad: 98,3 %
Wirkungsgrad bei Volllast: 97,1 %
Eigenverbrauch (Kommunikation aktiviert): 98 mA / 12 V; 60 mA / 24 V; 46 mA / 48 V
Eigenverbrauch (Kommunikation aus): 48 mA / 12 V; 25 mA / 24 V; 14 mA / 48 V

Batterietypen: AGM, Gel, Nassbatterie, LiFePO4, Li(NiCoMn)O2, kundenspezifisch
Trockenkontakt: 5 A/30 V DC (max. 0,5 A/60 V DC)

Kommunikation: RS-485 (5V DC / 200mA, RJ-45)

Mechanische Parameter

Abmessungen mit Deckel: 307 × 253 × 143 mm

Abmessungen ohne Deckel: 307 × 202 × 134 mm
Montageabmessungen: 295 × 130 mm
Gewicht: 5,07 kg (mit Abdeckung), 4,86 kg (ohne Abdeckung)
Schutzart: IP43 (mit weißer Anschlussabdeckung), IP32 (ohne Abdeckung)
Klemmenblock: 6 AWG/16 mm²
Empfohlenes Kabel: 6 AWG/16 mm²
Betriebstemperatur: -25 bis +60 °C (volle Leistung bis 40 °C)
Temperaturbereich der LCD-Anzeige: -20 °C bis +70 °C
Lagertemperatur: -30 °C bis +70 °C
