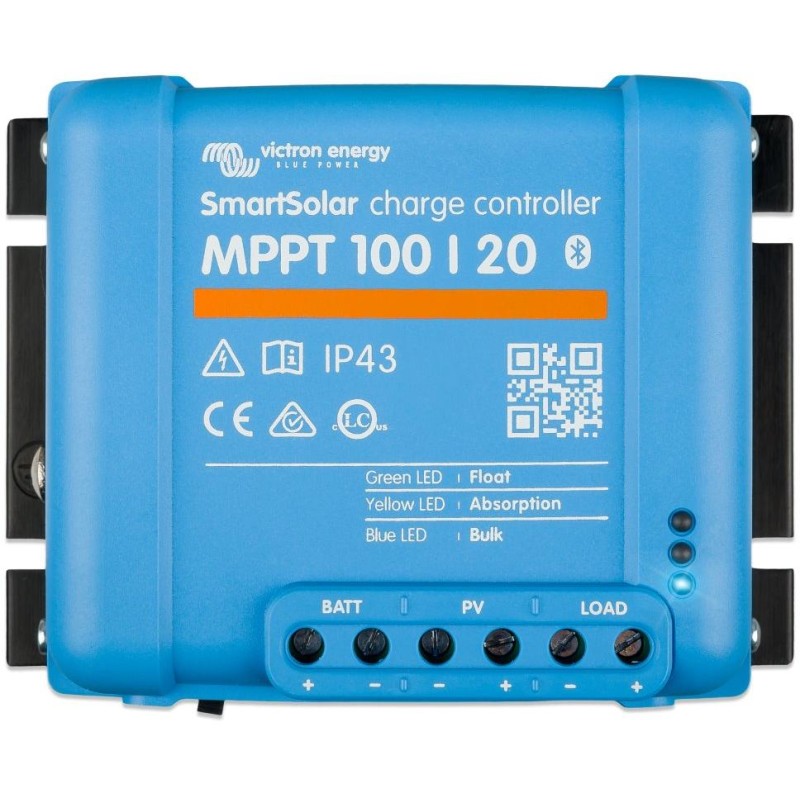

Victron SmartSolar 100/20 MPPT
Robuster und schneller MPPT-Regler für anspruchsvolle Bedingungen mit Panelspannung bis 100 V , maximaler Ladestrom 20 A. Batterie 12/24/48 V , PV max. 290/580/1160 Wp . Integrierte Bluetooth- und VE.direct-Schnittstelle.
Ultraschnelles Maximum Power Point Tracking (MPPT)
Die MPPT-Solarregler von Victron Energy gehören zu den absoluten Weltmarktführern in diesem Bereich und bieten ultraschnelles MPPT-Tracking. Insbesondere bei bewölktem Himmel und ständig wechselnder Einstrahlung sind die Solarerträge dank dieses Reglers um 30 % höher als bei klassischen PWM-Reglern bzw. um 10 % höher als bei langsamen MPPT-Reglern.
Hervorragender Wirkungsgrad von bis zu 98 %, ohne unnötigen Energieverlust durch geräuschlose passive Kühlung ohne Lüfter.
Die maximal zulässige Modulleistung beträgt bei 12-V-Systemen 290 Wp, bei 24-V-Systemen 580 Wp und bei 48-V-Systemen 1160 Wp. Werden diese Werte überschritten, reduziert der Regler die Eingangsleistung der Module automatisch auf akzeptable Werte, sodass der Regler durch die überschüssige Leistung nicht beschädigt wird. Der Solarregler ist werkseitig voreingestellt, sodass in der Regel keine größeren Anpassungen der Einstellungen erforderlich sind.
Die maximale Leerlaufspannung (Voc) der angeschlossenen Solarmodule darf 100 V nicht überschreiten. Achtung! Die Spannung der Solarmodule steigt mit sinkender Außentemperatur. Der maximale Eingangskurzschlussstrom der PV-Module darf 20 A nicht überschreiten, da sonst dauerhafte Schäden auftreten können.
Die richtige Auswahl Ihres MPPT-Reglers entsprechend der Parameter des PV-Arrays können Sie in diesem Konfigurator überprüfen .
Die neue SmartSolar MPPT-Controller-Reihe bietet integriertes Bluetooth
Mit dieser neuen Funktion können Sie Ihr Smartphone/Tablet mit Ihrem intelligenten Solarregler verbinden. Sie können zahlreiche Systemparameter und Verlaufsstatistiken der letzten 30 Tage überwachen. Außerdem haben Sie die Möglichkeit, Betriebsparameter anzupassen.
Laden Sie die kostenlose VictronConnect-App für iOS oder Android herunter. Wenn Sie die oben genannten Schritte mit einem PC durchführen möchten, können Sie den Controller mit dem VE.direct-auf-USB-Kabel an den PC anschließen. Installieren Sie einfach das Victron Connect-Programm auf Ihrem Computer.
Die internen elektronischen Komponenten sind durch eine Harzbeschichtung vor schädlichen Einflüssen geschützt und gewährleisten eine lange Lebensdauer. Sie bietet erhöhte Schutzart IP43 für elektronische Komponenten und IP22 für Anschlussstecker. Konzipiert für die vertikale Aufstellung auf einer nicht brennbaren Oberfläche, mit Verkabelung von unten. Der Controller verfügt über einen internen Temperatursensor zur Anpassung der Ladespannung. Automatische Erkennung der Systemspannung 12/24/48 V.
Adaptives dreistufiges Laden:
1. Schnellladen (Bulk), 2. Absorption (Absorption) und 3. Erhaltungsladung (Float). Beim Schnellladen werden zunächst ein hoher Strom und eine niedrigere Spannung erzeugt, um eine entladene Batterie schnell wieder aufzuladen. Auf diese Phase folgt eine konstante Spannung mit abnehmendem Strom, um die Batterie ohne gefährliche Überladung, die die Batterielebensdauer verkürzt, vollständig aufzuladen. Die geladene Batterie wird durch einen sehr niedrigen Strom und eine niedrige Spannung in einem geladenen Zustand gehalten. Sinkt die Spannung an der Batterie beispielsweise durch Belastung unter 13,2 V, wird ein neuer Ladezyklus gestartet.
Die Spannung der Panels muss die Batteriespannung um 5 V überschreiten, damit der Controller arbeiten und die Batterie laden kann. Der Controller lädt bis die Spannung der Module 1 V höher ist als die Batteriespannung. Für eine 12-V-Batterie empfehlen wir Module mit mindestens 32 und höchstens 108 Zellen (Module in Reihe). Dadurch ist das Laden einer 12-V-Batterie und von Modulen mit einer Betriebsspannung von 24 V möglich. Für 24-V-Systeme empfehlen wir Module mit mindestens 72 und höchstens 108 Zellen. Ziel ist es, eine ausreichende Spannung für eine effiziente und vollständige Batterieladung zu erreichen.
Der Solarregler verfügt über einen Gleichstromausgang zur Versorgung einer Gleichstromlast. Die Gleichstromausgangsspannung entspricht der Batteriespannung. Wenn Sie beispielsweise eine 12-V-Batterie haben, können Sie eine 12-V-Last über den Gleichstromausgang versorgen. Der maximale Gleichstromausgangsstrom beträgt 20 A für eine 12-V-Batterie, 20 A für eine 24-V-Batterie und 1 A für eine 48-V-Batterie.
BatteryLife-Algorithmus – adaptives Laden zur Verlängerung der Batterielebensdauer. Der Regler überwacht ständig den Ladezustand der Batterie und erhöht schrittweise die Spannung, bei der die Last abgeschaltet wird, Tag für Tag, bis die Konstantspannung erreicht ist (die Batterie ist vollständig geladen). Anschließend wird die Spannung, bei der die Last abgeschaltet wird, wieder gesenkt. Auf diese Weise kann die Batterie auch bei reduzierten Solarerträgen und höherer Last etwa einmal pro Woche vollständig geladen werden, was sich positiv auf die Batterielebensdauer auswirkt. Dies ist eine optionale Funktion.
Achtung: Victron Energy MPPT-Regler dürfen nicht in Kombination mit Photovoltaik-Modul-Optimierern verwendet werden. Bei der Verwendung können sowohl MPPT-Regler als auch Optimierer beschädigt werden, was möglicherweise nicht als Reklamation anerkannt wird.
GRUNDLEGENDE SPEZIFIKATIONEN
Batteriespannung: 12/24/48 V, automatische Erkennung
Maximaler Batteriestrom: 20 A
Maximale PV-Leistung, 12 V: 290 W
Maximale PV-Leistung, 24 V: 580 W
Maximale PV-Leistung, 48 V: 1160 W
Maximale PV-Spannung (offener Stromkreis): 100 V
Max. Kurzschlussstrom: 20 A
Wirkungsgrad (max.): 98 %
Gewicht: 0,65 kg
Abmessungen: 113 x 100 x 60 mm
VictronConnect-App:
VictronConnect-App für Android-Mobilgeräte
VictronConnect-App für iOS-Mobilgeräte
VictronConnect-App für Mac-Geräte
Die Anwendung steht auch auf der Herstellerseite von Victron Energy zum Download bereit (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
Konfigurator:
https://www.victronenergy.com/upload/software/VE-MPPT-Calc-2_4.xlsx
