Planet FT-806B20, Konverter 10/100Base-TX/100FX, WDM, 1550 nm

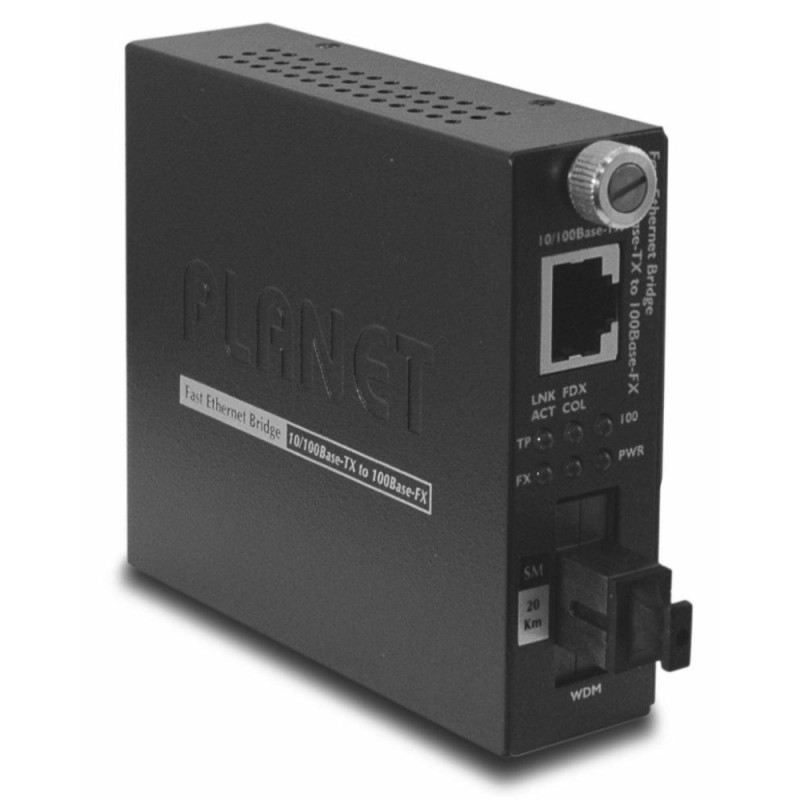

PLANET FT-806B20

Fast-Ethernet-Konverter/Switch 10/100Base-TX-100Base-FX, SC-Simplex-Anschluss, max. 20 km, Vollduplex, Singlemode, bidirektionale Übertragung über eine Faser (WDM). Sendewellenlänge: 1550 nm, Empfangswellenlänge: 1310 nm. LLR-Fehlerfortpflanzung.

WDM-Konverter (Wavelength Division Multiplexing) ermöglichen den Betrieb von Fast Ethernet über eine einzige Glasfaser. Sie verdoppeln die Kapazität bereits installierter optischer Verbindungen. Sie wandeln metallisches Fast Ethernet 100Base-T in optisches 100Base-FX um. Da es sich um echte Switches handelt, sind die einzelnen, miteinander verbundenen Netzwerksegmente stets vor Kollisionen geschützt und ihre Reichweite somit maximal.

Für den ordnungsgemäßen Betrieb müssen die Geräte paarweise erworben werden, d. h. ein FT-806A und ein FT-806B. Jedes Gerät empfängt und sendet bei einer anderen Lichtwellenlänge. Die Konverter sind für Singlemode-Fasern mit einer Reichweite von 20 km ausgelegt.

Merkmale:

•

• Sendet bei 1550 nm, empfängt bei 1310 nm

• LFP-Unterstützung (Link Fault Pass Through)

• LLCF (Linkverlustvortrag)

• LLR (Linkverlustrendite)


GRUNDLEGENDE SPEZIFIKATIONEN

Anschlüsse:

1 x 10/100Base-TX, RJ-45

1 x 100Base-FX, SC-Anschluss, Reichweite 20 km

Normenkonformität: IEEE 802.3, IEEE 802.3u, IEEE 802.3x

Stromversorgung: über externes Netzteil, 5 V DC / 2 A

Betriebstemperatur: 0 bis 50 °C, Luftfeuchtigkeit < 90 %

Abmessungen: 97 x 69 x 26 mm

Gewicht: 200 g
