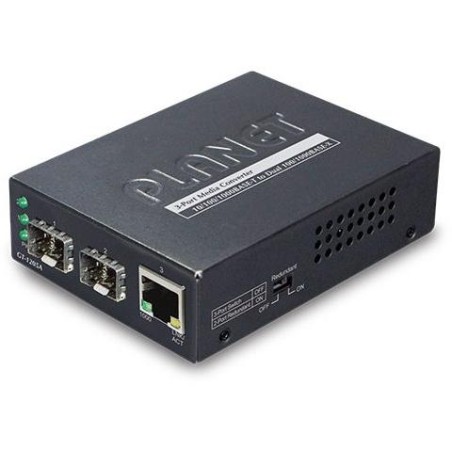

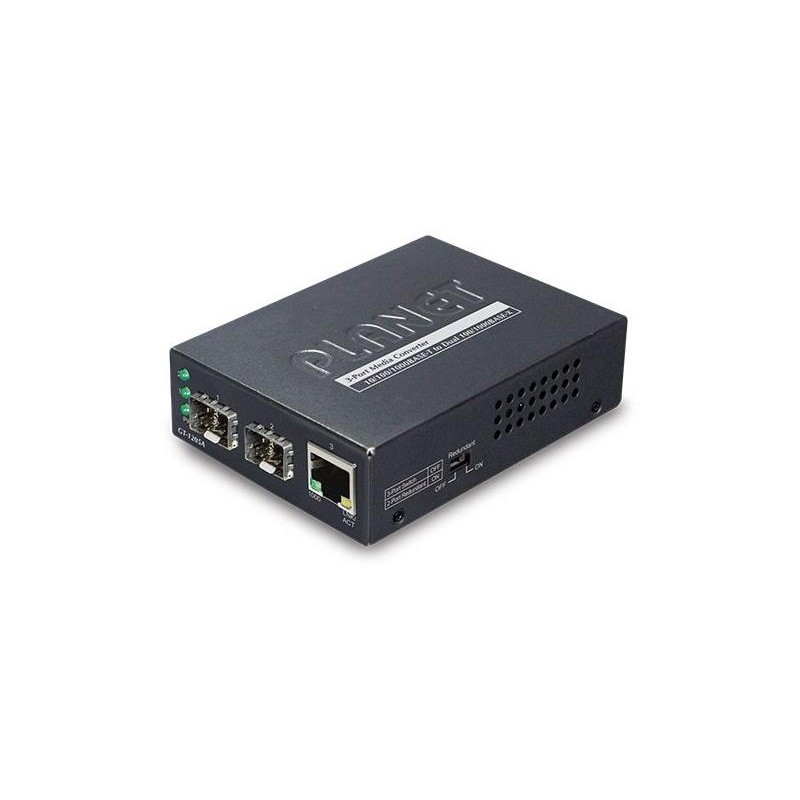

PLANET GT-1205A
Kompakter Konverter für Gigabit-Ethernet-Netzwerke zum einfachen Übergang zwischen metallischen und optischen Leitungen. Er bietet zwei 100/1000Base-X-SFP-Ports für den Anschluss an ein optisches Netzwerk oder Endgeräte sowie einen 10/100/1000Base-T-Port (RJ-45) für den Anschluss an ein metallisches Netzwerk. Der Konverter ist mit den Gehäusen MC-700, MC-1500 und MC-1500R kompatibel.
Der GT-1205A kann über einen integrierten DIP-Schalter auf der Rückseite für 100BASE-FX- oder 1000BASE-X-SFP-Module konfiguriert werden. Mit SFP-Modulen der PLANET MFB/MGB-Serie lässt sich der GT-1205A über Multimode-Fasern an optische Leitungen mit einer Länge von bis zu 2 km und über Singlemode- oder WDM-Fasern an Leitungen mit einer Länge von bis zu 120 km anschließen.
Über den seitlich integrierten DIP-Schalter lässt sich der GT-1205A als 3-Port-Ethernet-Switch oder als redundanter 2-Port-Medienkonverter konfigurieren. Im Switch-Modus arbeitet der GT-1205A dank des Store-and-Forward-Mechanismus mit hoher Leistung. Im Konverter-Modus hingegen bietet er redundante Verbindungen für kritische Ethernet-Anwendungen und unterstützt die automatische Wiederherstellungsfunktion. Bei einem Signalausfall am primären Port schaltet er auf den Backup-Port um.
GRUNDLEGENDE SPEZIFIKATIONEN
Anschlüsse: 1x RJ-45 10/100/1000Base-T, 2x SFP 10/1000Base-X
Durchsatz: 6 Gbit/s Bus, 4,4 Mpps im Betrieb
Übertragungsunterstützung: Frame 10 KB
Stromversorgung: extern 5 V DC, Gesamtleistungsaufnahme bis zu 4 W
Betriebstemperatur: 0 °C - 50 °C
Abmessungen: 94 x 70 x 26 mm
Gewicht: 180 g
Unterstützte SFP-Module:
MGB: MGB-LX, MGB-SX, MGB-SX2, MGB-L40, MGB-L120, MGB-L80, MGB-LA10, MGB-LB10, MGB-LA20, MGB-LB20, MGB-LA40, MGB-LB40, MGB-LA80, MGB-LB80, MGB-TSX, MGB-TSX2, MGB-TLX, MGB-TL40, MGB-TL80, MGB-TLA10, MGB-TLB10, MGB-TLB20, MGB-TLB20, MGB-TLA40, MGB-TLB40, MGB-TLA80, MGB-TLB80, MGB-TSA, MGB-TSB
MFB: MFB-FX, MFB-F20, MFB-FA20, MFB-FB20, MFB-F40, MFB-F60, MFB-TFX, MFB-TF20, MFB-TFA20, MFB-TFB20, MFB-TFA40, MFB-TFB40, MFB-TSA, MFB-TSB
