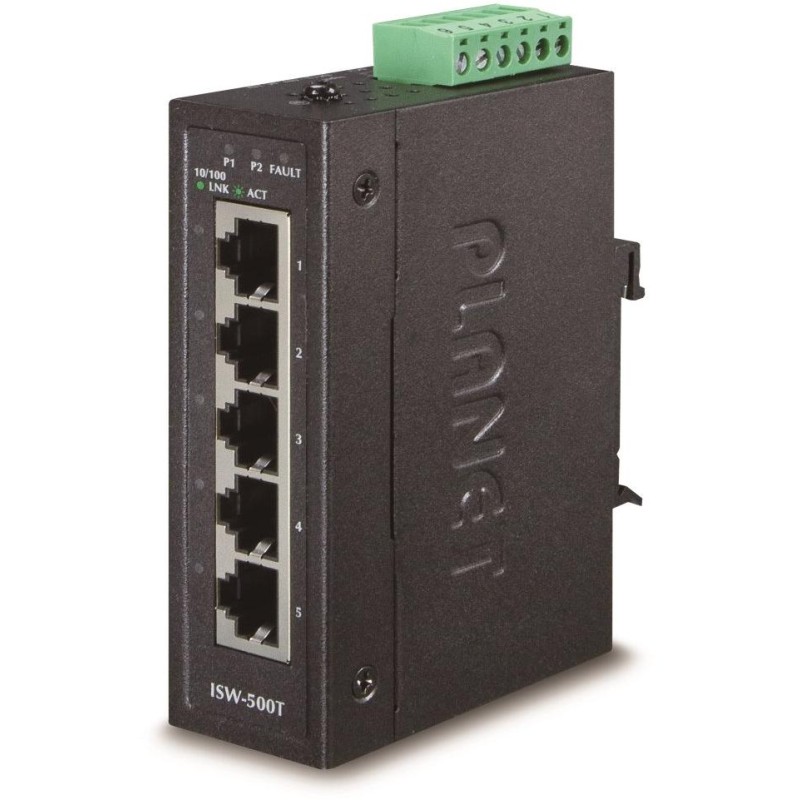

PLANET ISW-500T
5-Port 100Mbit Switch und Konverter für industrielle Anwendungen. Redundante Stromversorgung DC 12-48V / AC 24V, Leistungsaufnahme <2W.
ESD-Anschlussschutz. Schutzart IP30, Aluminiumgehäuse, erweiterter Betriebstemperaturbereich -40–75 °C. Montage auf DIN-Schiene oder direkt an der Wand.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Betriebstemperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt.
Die Switches der ISW-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 5 x RJ-45 10/100BASE-TX
Speicher: 1.000 MAC-Adressen, 448 KB Puffer
Durchsatz: 1 Gbit/s Bus, betriebsbereit 0,74 Mpps (64B)
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 24V AC-Stromversorgung mit 12-48V DC-Redundanz, Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten), Gesamtleistungsaufnahme bis zu 2W
Schutz: ESD bis 6kV, Schaltausgang zur Relaissteuerung (24V/1A) bei Stromausfall, Verpolungsschutz, Stromanschluss am Klemmenblock, Platzierung auf der Bodenplatte (beeinträchtigt nicht die Wandmontage)
Betriebstemperatur: -40°C – 75°C, Luftfeuchtigkeit bis zu 95 %
Abmessungen: 104 x 70 x 30 mm
Gewicht: 255 g
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
DIN-Schienenmontage :
Wandmontage mit dem mitgelieferten Rahmen :
