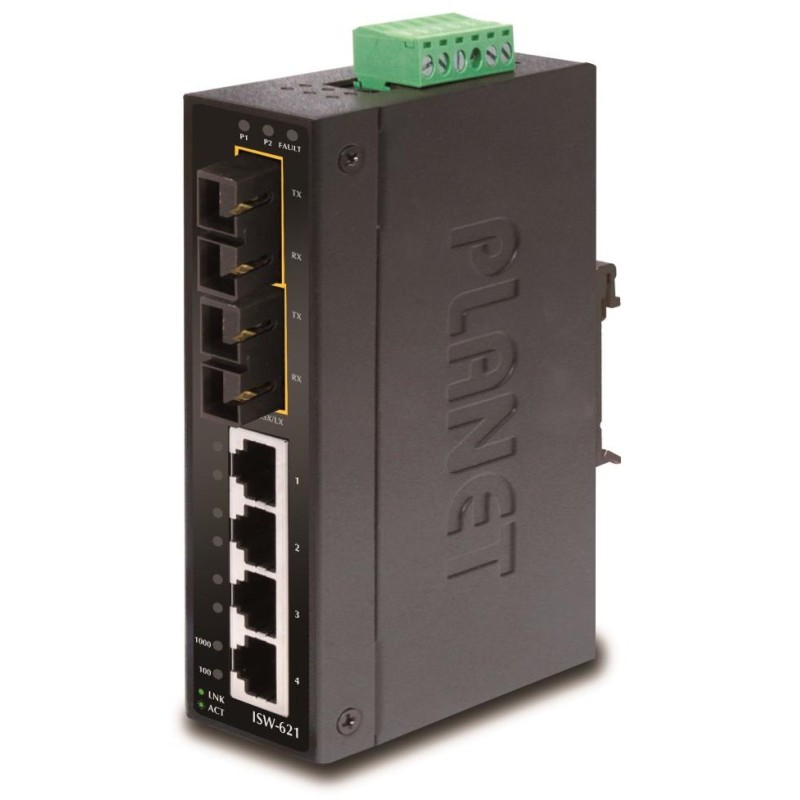

PLANET ISW-621
6-Port -Switch und -Konverter für industrielle Anwendungen. 4 10/100Base-TX-Ports, 2 optische 100Base-FX-Ports , SC-Anschlüsse, Multimode, 1300 nm, Reichweite 2 km.
Möglichkeit der redundanten Stromversorgung im Bereich DC 12-48 V, Schutzart IP30 , Aluminiumgehäuse, Betriebstemperatur -10 bis +60 °C, Montage auf einer DIN-Schiene oder direkt an der Wand.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Betriebstemperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt.
Die Switches der ISW-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 4 x RJ-45 10/100Base-TX, 2 x 100Base-FX
Speicher: 2.000 MAC-Adressen, 1 MB Puffer
Durchsatz: 1,2 Gbit/s Bus, betriebsbereit 0,89 Mpps (64B)
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 12-48V DC redundant, Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten), Gesamtleistungsaufnahme bis zu 11,6W
Schutz: ESD bis 6KV DC, EFT bis 6KV DC, Verpolungsschutz, Stromanschluss am Klemmenblock, Position auf der Bodenplatte (beeinträchtigt die Wandmontage nicht)
Betriebstemperatur: -10 bis +60 °C
Abmessungen: 135 x 97 x 32 mm
Gewicht: 442 g
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
DIN-Schienenmontage :
Wandmontage mit dem mitgelieferten Rahmen :
