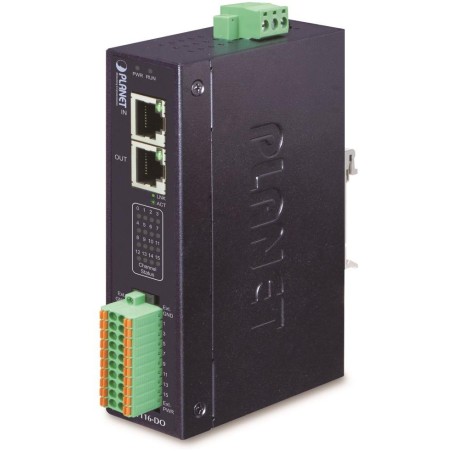

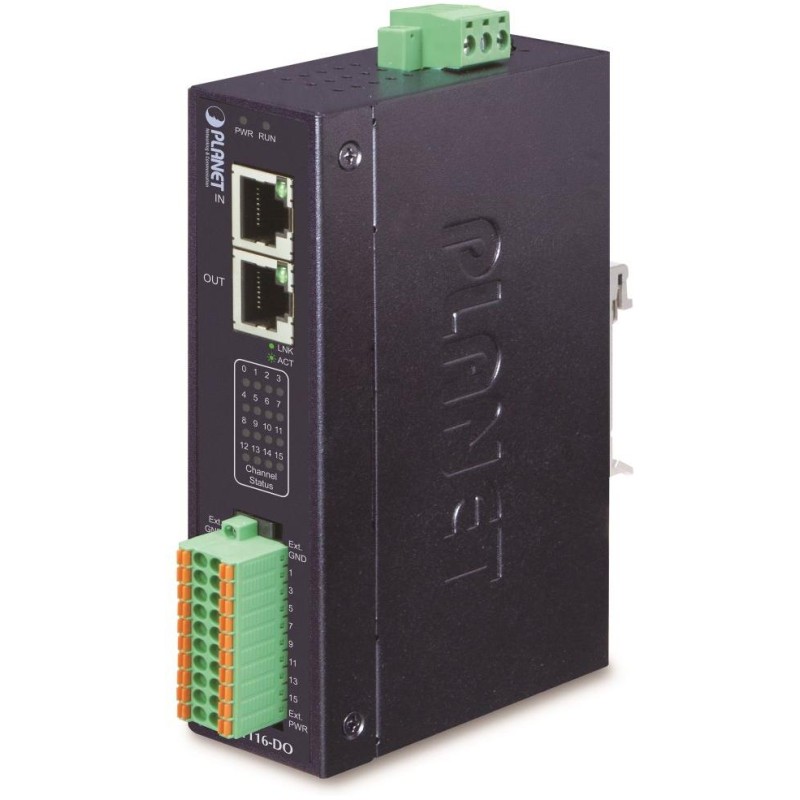

PLANET IECS-1116-DO
Das industrielle EtherCAT-Slave-Gateway verfügt über 16 Ausgangskanäle. Die Kommunikation über das IP-Protokoll in Verbindung mit dem EtherCAT-Protokoll wird in der Automatisierung und Echtzeitsteuerung von Geräten eingesetzt.
Industrial-Ethernet-Geräte sind für anspruchsvolle Betriebsbedingungen mit unterschiedlichsten Betriebstemperaturen, unsicherer Stromversorgung und häufigen Erschütterungen ausgelegt und ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für die Installation in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Netzwerkfunktionen:
- 2x Fast-Ethernet-Schnittstelle, 100BASE-TX, RJ-45
- 1x Klemmenblock
- LED-Anzeige zur Betriebsdiagnose
- EtherCAT-Protokollunterstützung
- 16 Ausgangskanäle
Physikalische Eigenschaften:
Anschlüsse: 2 x RJ-45 100BASE-TX, 1 x Klemmenblock
EtherCAT-Unterstützung: ja
Max. Strom: 700 mA pro Kanal
Schutzart: IP40, Aluminiumgehäuse
Stromversorgung: 9-48 V DC externes Netzteil, Leistungsaufnahme <4 W (Netzteil nicht im Lieferumfang enthalten)
Betriebstemperatur: -40 °C bis +75 °C, Luftfeuchtigkeit bis 95 %
Abmessungen: 135 x 87 x 32 mm
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist überlastfest, kurzfristige Beschleunigung 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 – Störfestigkeit gegen leitungsgebundene Störungen durch hochfrequente Felder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
