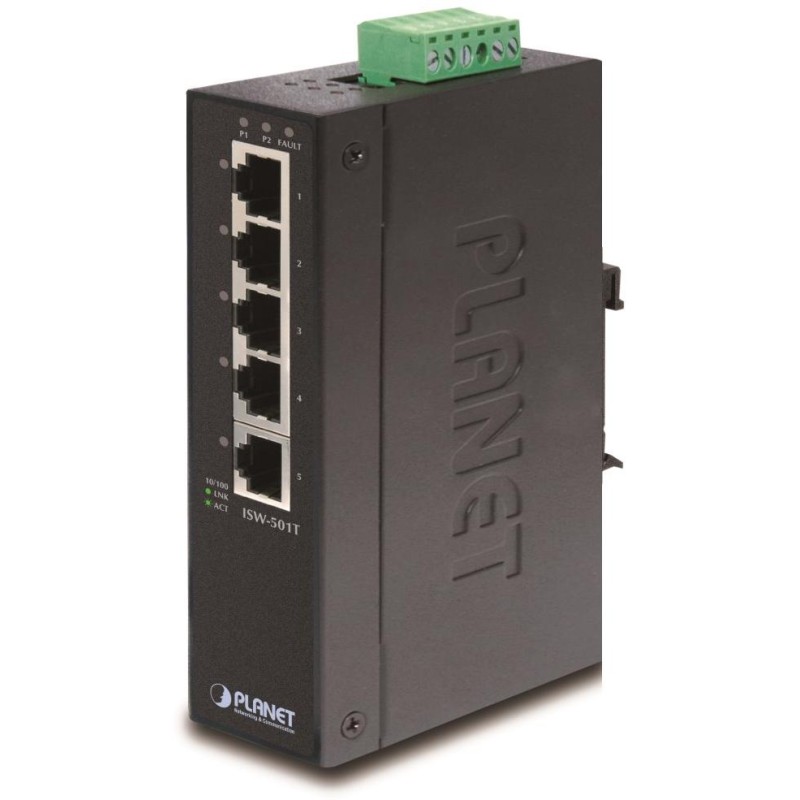

PLANET ISW-501T
5-Port 10/100Base-TX-Switch für industrielle Anwendungen. Automatische Erkennung von 10/100 Mbit/s, Vollduplex, 2.000 MAC-Adressen, Erkennung von Straight-/Crossover-Kabeln.
Redundante Stromversorgungsoption im Bereich von 12-48 V DC. DIN-Schienen- oder Wandmontage, IP30-Schutz, Aluminiumgehäuse, erweiterter Betriebstemperaturbereich von -40 bis 75 °C.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit unterschiedlichsten Betriebstemperaturen, instabiler Stromversorgung und häufigen Stößen ausgelegt. Die Switches der ISW-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für die Installation in Außenschränken mit großen Betriebstemperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 5 x RJ-45 10/100BASE-TX
Speicher: 1.000 MAC-Adressen, 448 KB Puffer
Durchsatz: 1 Gbit/s Bus, betriebsbereit 0,74 Mpps (64B)
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 12-48 V DC redundant, Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten), AC 24 V-Unterstützung (ab HW-Revision v2), Gesamtleistungsaufnahme bis zu 1,6 W
Schutz: ESD bis 6KV DC, EFT bis 6KV DC, Verpolungsschutz, Stromanschluss am Klemmenblock, Position auf der Bodenplatte (beeinträchtigt die Wandmontage nicht)
Betriebstemperatur: -40°C - 75°C
Abmessungen: 135 x 87 x 32 mm
Gewicht: 400g
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
DIN-Schienenmontage:
Wandmontage mittels mitgeliefertem Rahmen:
