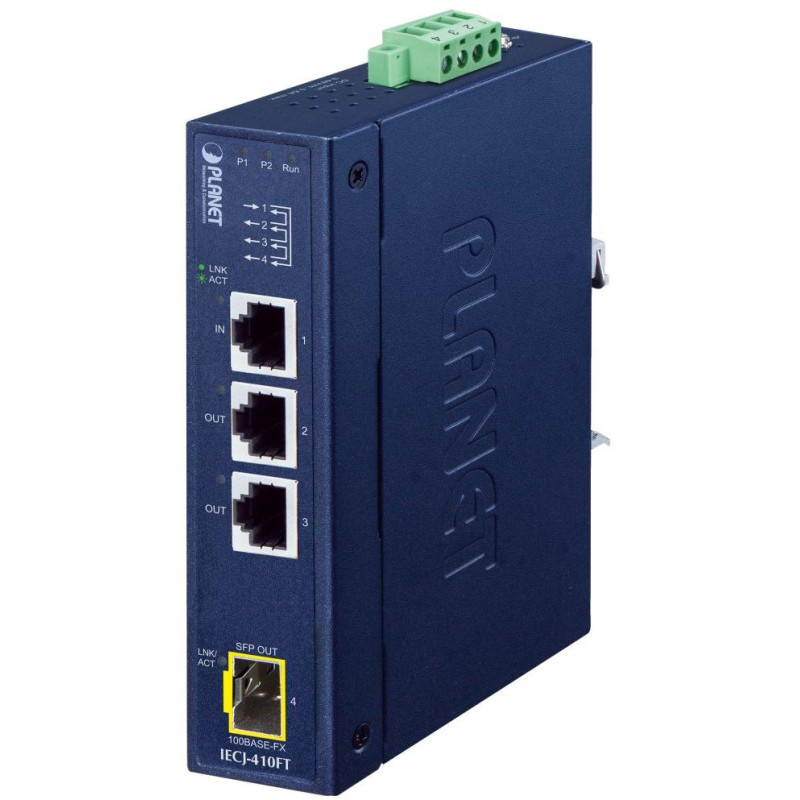

PLANET IECJ-410FT
Der industrielle EtherCAT- Slave-Knoten verfügt über einen RJ-45-Eingangs- und drei RJ-45-Ausgangsanschlüsse . Er kann zur Erweiterung des EtherCAT-Netzwerks und beispielsweise zur Erstellung einer Sterntopologie verwendet werden. Er verfügt außerdem über einen SFP- Steckplatz und kann als Konverter zwischen optischen und metallischen Leitungen dienen. In Kombination mit dem IECC-210R-Konverter kann die Kommunikationsdistanz auf bis zu 60 km erweitert werden. Die Kommunikation über das IP-Protokoll in Verbindung mit dem EtherCAT-Protokoll wird in der Automatisierung und Echtzeitsteuerung von Geräten eingesetzt. Der duale Stromeingang erhöht die Zuverlässigkeit und Funktionsfähigkeit des gesamten Systems.
Industrial-Ethernet-Geräte sind für anspruchsvolle Betriebsbedingungen mit unterschiedlichsten Betriebstemperaturen, unsicherer Stromversorgung und häufigen Erschütterungen ausgelegt und ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränke mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen). Die Montage erfolgt an der Wand (Montageteil im Lieferumfang enthalten) oder auf einer DIN-Schiene.
GRUNDLEGENDE SPEZIFIKATIONEN
Netzwerkfunktionen:
- 4× 100BASE-TX-Schnittstellen, RJ-45, 1× Eingang, 3× Ausgang
- 1× 100BASE-FX-Schnittstelle, SFP, Ausgang
- LED-Eingangsstatusanzeige
- 9-48 V DC Eingangsspannung
- EtherCAT Distributed Clock (DC)-Modus
- Verifiziert durch EtherCAT-Testtool
Physikalische Eigenschaften:
Anschlüsse: 4x RJ-45 100BASE-TX, 1x 100BASE-FX SFP
EtherCAT-Unterstützung: ja
Schutzart: IP30, Metallgehäuse
Stromversorgung: dual (2× 2pin), 9–48 V DC externes Netzteil (nicht im Lieferumfang enthalten), Leistungsaufnahme max. 2,83 W
Betriebstemperatur: -40°C bis +75°C, Luftfeuchtigkeit 5–95%
Abmessungen: 135 × 87 × 32 mm
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsamen Spannungsänderungen
