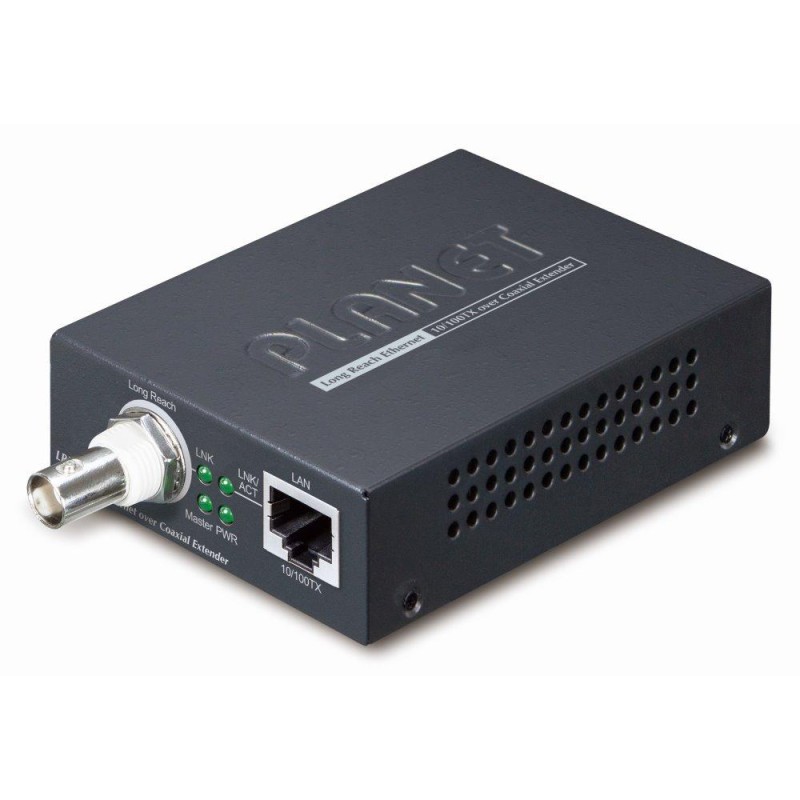

PLANET LRE-101C
Ethernet -Extender zur Erweiterung eines Ethernet-Segments von 100 m auf bis zu 2 km über Koaxialkabel (COAX). Er wurde primär für Long-Distance-Ethernet (LRE) entwickelt und bietet einen schnellen Austausch und eine nahtlose Lösung für den Übergang von einem bestehenden analogen zu einem volldigitalen System.
Long Reach Ethernet (LRE) IEEE 1901 , PtP- (Point-to-Point) und PtMP- (Point-to-Multipoint) Modus, LED-Anzeige, DC 5 V Stromversorgung, Wand-, DIN-Schienen- oder Chassismontage, Betrieb bei 0 bis +50 °C.
- Für Ethernet-Anwendungen über große Entfernungen über Koaxialkabel
- LRE (Long Reach Ethernet) Übertragung gemäß IEEE 1901
- Möglichkeit zur Erweiterung eines kleinen Netzwerks mithilfe der PtMP-Topologie (Point-to-Multipoint)
- 1x 10/100 Base-TX RJ-45 und 1x BNC (EoC)
- DIP-Schalter - Master/Slave
- Geringer Stromverbrauch – max. 1,5 W (bei vollem Betrieb)
- AES-128-Verschlüsselung
- W-OFDM-Modulation (Wavelet-OFDM)
- Frequenzspektrum 2-28 MHz
Die Übertragungsgeschwindigkeiten in Abhängigkeit von der Entfernung können Sie dem beigefügten Datenblatt oder der Website des Herstellers entnehmen.
Der LRE-101C bietet zwei Betriebsarten: „Slave“ auf der Clientseite und „Master“ auf der Vermittlungsstelle. Dies ermöglicht einen einfachen und flexiblen Einsatz in jedem Netzwerk. Der „Slave“- oder „Master“-Modus lässt sich über den integrierten DIP-Schalter einstellen. Für eine Punkt-zu-Punkt-Verbindung muss ein LRE-101-Konverter im „Slave“-Modus und der andere im „Master“-Modus als Konverterpaar konfiguriert werden, um die Verbindung herzustellen. Dies ermöglicht dem Administrator eine effektive Netzwerkverwaltung über UTP-Kabel.
Der LRE-101C Long Reach Ethernet Extender kann als eigenständige Einheit oder als Einsteckmodul in ein PLANET Medienkonvertergehäuse (MC-700 und MC-1500 Gehäuseserie) eingesetzt werden. Das Mediengehäuse versorgt den LRE-101 mit Gleichstrom. Er kann auf einer DIN-Schiene oder an der Wand montiert werden, um den Platz im Schaltschrank effizient zu nutzen.
GRUNDLEGENDE SPEZIFIKATIONEN
Anschlüsse: 1x RJ-45 10/100 Base-TX, 1x BNC (EoC – Ethernet über Koaxial)
Ausführung: Wand, Chassis (MC-700, MC-1500), DIN-Schiene (Halterung erforderlich, nicht im Lieferumfang enthalten)
Stromversorgung: externer DC 5 V Adapter (im Lieferumfang enthalten)
Schutz: nein
Betriebstemperatur: 0 bis +50 °C, Luftfeuchtigkeit 5-95 %
Abmessungen: 97 x 70,3 x 26 mm
Gewicht: 194g
