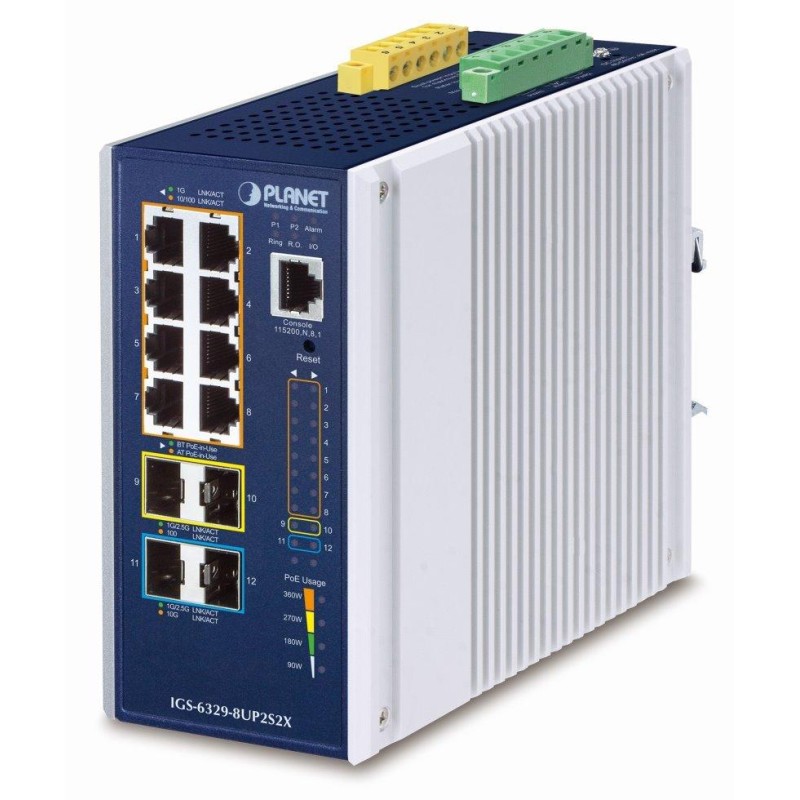

PLANET IGS-6329-8UP2S2X
Der industriell verwaltete L3-PoE-Switch bietet 8 1000 Base-T-Ports mit IEEE 802.3bt PoE++-Injektoren, 2 SFP 1000 Base-SX/LX/BX-Ports und 2 SFP+ 10Gb Base-SR/LR-Ports , 2x DI/DO, Stromversorgungsleistung bis zu 360 W.
Web-/SNMP v3-Verwaltung, 4K VLAN 802.1Q-Netzwerk, Spanning Tree (ERPS), 802.3ad LACP-Link-Aggregation, QoS, DHCP-Snooping.
Redundante Stromversorgung 2x DC 48-54 V (höhere Spannung für höhere PoE-Leistung), ESD-Überspannungsschutz, IP30-Schutz, Betriebstemperatur -40 bis +75 °C .
Gigabit-Managed-Switch auf OSI-Schicht 3. Er verfügt über PoE-Injektoren gemäß IEEE 802.3bt und bietet erweiterte Funktionen für den Einsatz in Weitverkehrsnetzen und Backbone-Verbindungen. Statisches Routing, leistungsstarke QoS-Verkehrsmanagement-Tools und Sicherheit ermöglichen ISPs und Netzwerkadministratoren die Kontrolle und effektive Verwaltung von Netzwerkdaten.
Intelligente Switches für Industrial Ethernet sind für raue Betriebsbedingungen mit großen Betriebstemperaturbereichen, instabiler Stromversorgung und häufigen Stößen ausgelegt. Sie bieten zudem hervorragende Multi-Konnektivitätsfunktionen für eine robuste Systemkonnektivität mit sehr kurzen Wiederherstellungszeiten.
Es ist mit einer Redundanzmethode ausgestattet, die das Spanning Tree-Protokoll verwendet (dessen Wiederherstellungszeit in der Größenordnung von Sekunden und Sekundenbruchteilen liegt). L3-Routing wird für bis zu 128 Regeln und 128 VLAN-Schnittstellen unterstützt.
Die Switches der IGS-Serie ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für die Installation in Außenschränken mit großen Temperaturschwankungen (typischerweise Wireless- und MAN-ISP-Anwendungen).
Ihr großer Vorteil ist die verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF)!
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 8x RJ-45 10/100/1000 Base-T, 2x SFP 1000 Base-SX/LX/BX (kompatibel mit 100 Base-FX und 2500 Base-X), 2x SFP+ 10G Base-SR/LR, 1x RJ-45 (RS-232) serieller Konsolenanschluss
Speicher: 32k MAC-Adressen, 32 Mbit Puffer
Durchsatz: 66 Gbit/s Bus, betriebsbereit 56,55 Mpps (64B)
Übertragungsunterstützung: Jumbo Frame 10 KB
Ausführung: Hutschiene, Wandmontage
Stromversorgung: redundante Stromversorgung, 48-54 V DC (für PoE++-Nutzung sind 52 V und mehr erforderlich), Gesamtleistungsaufnahme bis zu 401 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD-Luft bis 8 KV DC, Kontakt bis 6 KV DC
Betriebstemperatur: -40 bis +75 °C, Luftfeuchtigkeit bis 95 %
Abmessungen: 152 x 135 x 76 mm
Gewicht: 1152 g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 256 Einträge
L3-Routing: 128 Regeln, 128 VLAN-Schnittstellen, IPv4 OSPFv2, IPv6 OSPFv3
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Priorisierung nach Portnummer, 802.1p-Priorität, 802.1Q-VLAN-Tag oder DSCP/TOS im IP-Paket
Port-Shaper -Einstellungen im Bereich von 500 kb - 1000 Mbps
VLAN-Unterstützung:
IEEE 802.1Q
bis zu 4K VLAN-Gruppen, bis zu 4095 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
Protokollbasiertes VLAN
MAC-basiertes VLAN
Sprach-VLAN
Multicast-VLAN
GVRP
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, beides, viele-zu-eins
Link Aggregation: IEEE 802.3ad LACP, 4 Ports in 3 Gruppen
IGMP-Multicast: IGMP v1/v2/v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus, MLD v1/v2, Unterstützung für MLD-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS), TACACS+, IP+MAC-Bindung
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
PoE-Funktion:
Gesamtleistungsabgabe: 360 W, IEEE 802.3bt PoE++
Anzahl der Injektoren: 8x bis 95 W
Stromversorgungstyp: End-Span, Mid-Span, UPoE
Erweiterte Funktionen:
integrierter Scheduler zum planmäßigen Herunterfahren von strombetriebenen Endelementen
Erkennung der Aktivität von eingeschalteten Geräten mittels ICMP. Wenn keine Antwort erfolgt, kann es durch Trennen der Stromversorgung neu gestartet werden
Erweiterungsmodus zur Stromversorgung in einer Entfernung von bis zu 160 Metern
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist überlastfest, kurzfristige Beschleunigung 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
