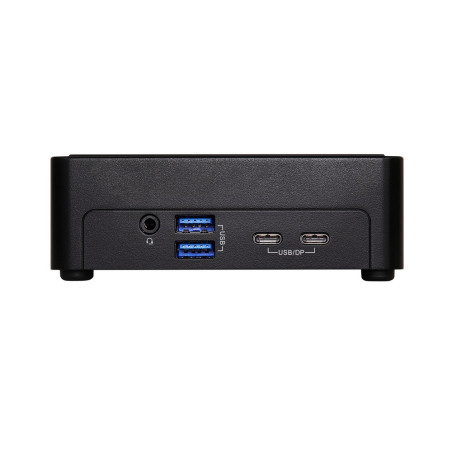

ASRock Industrial NUCS BOX-1340P/D4
Kompaktní Slim Type Fanned Embedded BOX PC řady NUCS BOX s Intel Core i5-1340P, DDR4 3200 SO-DIMM až 64GB, M.2 PCIe Gen4x4, Wi-Fi 6E, 1× 2.5G LAN, Quad display, USB4/Thunderbolt 4, TPM 2.0 a Intel vPro
ASRock Industrial NUCS BOX-1340P/D4 je kompaktní Slim Type Fanned Embedded BOX PC řady NUCS BOX osazený procesorem Intel® Core™ i5-1340P ze série Intel® 13th Gen (Raptor Lake-P) Core™ Processors s konfigurací 4P+8E. Systém je postaven na čipsetu MCP s BIOS AMI SPI 256 Mbit a nabízí dvě patice 260-pin SO-DIMM DDR4 3200 MHz s podporou Dual Channel a kapacitou až 64GB (32GB per DIMM). Integrovaná grafika Intel® Iris® Xe Graphics podporuje Quad-Display přes 2× HDMI 2.0b a 2× DisplayPort 1.4a z Type-C s maximálním rozlišením až 4096×2160@60Hz.
Výbava zahrnuje úložné rozhraní 1× M.2 (Key M, 2242/2280) s PCIe Gen4x4, dále slot 1× M.2 Key E osazený modulem Wi-Fi 6E 802.11ax + Bluetooth 5.3. Konektivitu zajišťuje 1× Intel I226LM 2.5 Gigabit LAN, na předním panelu 2× USB 3.2 Gen2 Type-A, 1× USB4/Thunderbolt™ 4 s podporou DP 1.4a display output, 1× USB 3.2 Gen2 Type-C s podporou DP 1.4a display output a audio jack, na zadním panelu 2× HDMI 2.0b, 1× RJ-45, 2× USB 3.2 Gen2 Type-A a DC jack. Audio řeší Realtek ALC233/ALC256 High Definition Audio. Systém disponuje Watchdog Timer, TPM 2.0 onboard IC, podporou Intel® vPro, napájením 19V/90W Power Adapter, podporou 12V~19V DC-In Jack, AT/ATX Power On a rozměry 117.5 × 110.0 × 38 mm.
Kategorie
Specifikace
Model
ASRock Industrial NUCS BOX-1340P/D4
Produktová řada
NUC/NUCS BOX
Typ produktu
Slim Type Fanned Embedded BOX PC / Mini PC Barebone
Procesor a čipset
Intel Core i5-1340P (Raptor Lake-P, 4P+8E), MCP
Intel® 13th Gen (Raptor Lake-P) Core™ Processors podle oficiálního přehledu ASRock Industrial
NUCS BOX-1340P/D4 s Intel® Core™ i5-1340P, 4P+8E podle oficiálního přehledu ASRock Industrial
Chipset MCP podle oficiálního přehledu ASRock Industrial
BIOS AMI SPI 256 Mbit podle oficiálního přehledu ASRock Industrial
Dostupnost jednotlivých funkcí závisí na konfiguraci systému, BIOSu a použitých komponentách
Paměť
2× 260-pin SO-DIMM DDR4 3200 MHz, Dual Channel, až 64GB (32GB per DIMM)
Dual Channel DDR4 3200 MHz podle oficiálního přehledu ASRock Industrial
Kapacita až 64 GB (32 GB per DIMM) podle oficiálního přehledu ASRock Industrial
Socket 2 × 260-pin SO-DIMM podle oficiálního přehledu ASRock Industrial
Skutečná rychlost pamětí závisí na použitých modulech, BIOSu a konfiguraci systému
Pro detailní kompatibilitu pamětí je vhodné ověřit Memory QVL výrobce
Grafika a obrazový výstup
Intel Iris Xe Graphics, 2× HDMI 2.0b a 2× DP 1.4a z Type-C, Quad display
Graphics Controller Intel® Iris® Xe Graphics podle oficiálního přehledu ASRock Industrial
HDMI 2.0b, Max resolution up to 4096×2160@60Hz podle oficiálního přehledu ASRock Industrial
DisplayPort 1.4a, DP++, Max resolution up to 4096×2160@60Hz podle oficiálního přehledu ASRock Industrial
Quad-Display (Included 2 outputs from Type-C) podle oficiálního přehledu ASRock Industrial
2× HDMI 2.0b podle zadního I/O přehledu ASRock Industrial
2× DP 1.4a z Type-C podle oficiálního přehledu ASRock Industrial
Skutečná dostupnost obrazového výstupu závisí na monitoru, kabelu, OS, ovladačích a konfiguraci systému
Rozšiřující sloty
1× M.2 Key E s Wi-Fi 6E 802.11ax + BT 5.3 modulem
M.2/WLAN 1 × Wi-Fi 6E 802.11ax + BT 5.3 podle oficiálního přehledu ASRock Industrial
M.2 Key E 2230, PCIe x1, USB 2.0 for Wireless podle dokumentace řady NUCS 1300/D4 BOX
Skutečná kompatibilita a výkon závisí na použitém modulu, BIOSu, operačním systému a konfiguraci systému
Úložiště
1× M.2 Key M 2242/2280 PCIe Gen4x4
1 × M.2 (KEY M, 2242/2280) with PCIe Gen4 x4 for SSD podle oficiálního přehledu ASRock Industrial
Kompatibilita disků závisí na konkrétním SSD, délce modulu, rozhraní, BIOSu a konfiguraci systému
Síťová konektivita
Intel I226LM 2.5 Gigabit LAN, Wi-Fi 6E 802.11ax a Bluetooth 5.3
Intel® I226LM with 10/100/1000/2500 Mbps, supports vPro podle oficiálního přehledu ASRock Industrial
Connector 1 × RJ-45 podle oficiálního přehledu ASRock Industrial
Wi-Fi 6E 802.11ax + BT 5.3 podle oficiálního přehledu ASRock Industrial
Skutečná rychlost sítě závisí na infrastruktuře, kabeláži, ovladačích a konfiguraci systému
USB konektivita
1× USB4/Thunderbolt 4 a 5× USB 3.2 Gen2
Celkem 1 × USB4/Thunderbolt™ 4 a 5 × USB 3.2 Gen2 podle oficiálního přehledu ASRock Industrial

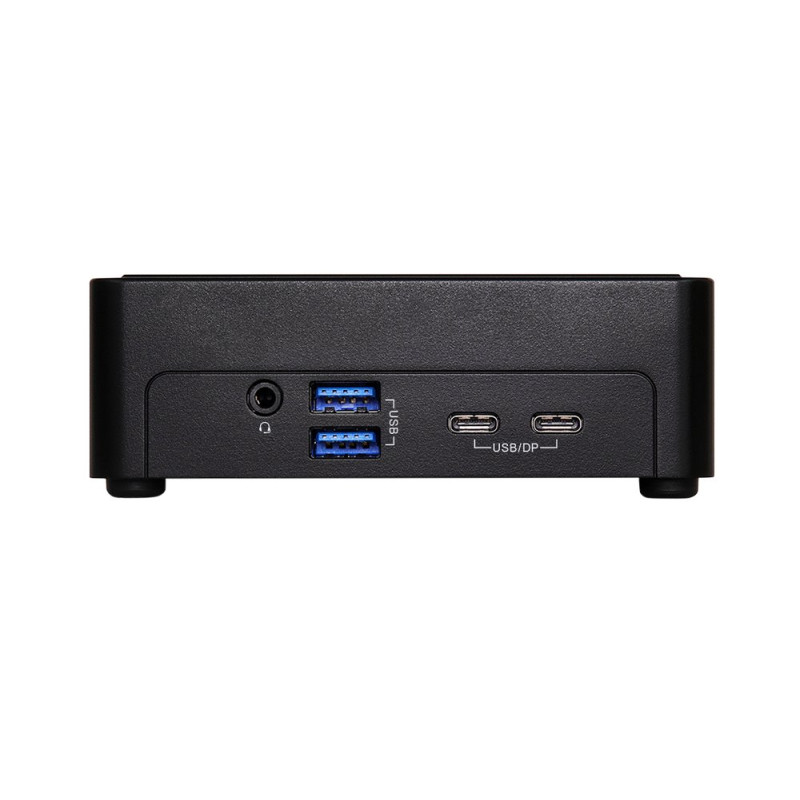

Front I/O USB: 2 × USB 3.2 Gen2 (Type A) podle oficiálního přehledu ASRock Industrial
Front I/O USB: 1 × USB4/Thunderbolt™ 4, Supports DP 1.4a display output podle oficiálního přehledu ASRock Industrial
Front I/O USB: 1 × USB 3.2 Gen2 Type-C, Supports DP 1.4a display output podle oficiálního přehledu ASRock Industrial
Rear I/O USB: 2 × USB 3.2 Gen2 (Type-A) podle oficiálního přehledu ASRock Industrial
Pro Thunderbolt podporu výrobce uvádí ověření support listu
Skutečná dostupnost portů závisí na konfiguraci systému a připojených zařízeních
Audio
Realtek ALC233/ALC256 High Definition Audio
Audio Interface Realtek ALC233/ALC256, High Definition Audio podle oficiálního přehledu ASRock Industrial
Front I/O Audio: 1 (headphone & microphone jack) podle oficiálního přehledu ASRock Industrial
Funkčnost zvuku závisí na operačním systému, ovladačích, audio zařízení a softwarové konfiguraci
Watchdog Timer
From Super I/O to drag RESETCON#, 256 Segments 0–255 sec
Watchdog Timer Output: From Super I/O to drag RESETCON# podle oficiálního přehledu ASRock Industrial
Watchdog Timer Interval: 256 Segments, 0, 1, 2, ...255 sec podle oficiálního přehledu ASRock Industrial
Watchdog Timer podle ASRock Industrial umožňuje automatický reset systému při zablokování
Napájení
19V/90W Power Adapter, 12V~19V DC-In Jack, Power On AT/ATX supported
Input PWR: 12V~19V DC-In Jack podle oficiálního přehledu ASRock Industrial
19V/90W Power Adapter podle oficiálního přehledu ASRock Industrial
Power On AT/ATX supported podle oficiálního přehledu ASRock Industrial
AT: Directly PWR on as power input ready podle oficiálního popisu ASRock Industrial
ATX: Press button to PWR on after power input ready podle oficiálního popisu ASRock Industrial
Provozní podmínky
Operating Temp 0 °C – 40 °C, Storage Temp -40 °C – 85 °C, Humidity 5 % – 90 %
Operating Temp 0 °C ~ 40 °C podle oficiálního přehledu ASRock Industrial
Storage Temp -40 °C ~ 85 °C podle oficiálního přehledu ASRock Industrial
Operating Humidity 5 % ~ 90 % podle oficiálního přehledu ASRock Industrial
Storage Humidity 5 % ~ 90 % podle oficiálního přehledu ASRock Industrial
Mechanické parametry
VESA mount, 117.5 × 110.0 × 38 mm, Net Weight 1 kg
Mounting VESA mount podle oficiálního přehledu ASRock Industrial
Dimensions (L × W × H): 117.5 × 110.0 × 38 mm (4.63" × 4.33" × 1.50") podle oficiálního přehledu ASRock Industrial
Net Weight: 1.0 kg podle dokumentace řady NUCS 1300/D4 BOX
Slim Type Fanned Barebone podle oficiálního přehledu ASRock Industrial
Zabezpečení a OS
TPM 2.0 onboard IC, Intel vPro, Windows 10/11, CE, FCC
TPM 2.0 onboard IC podle oficiálního přehledu ASRock Industrial
Supports Intel® vPro podle oficiálního přehledu ASRock Industrial
OS Support Windows 10/11 podle dostupné dokumentace ASRock Industrial
Certifications CE, FCC podle produktové dokumentace
Funkčnost TPM a vPro závisí na operačním systému, BIOSu a konfiguraci systému
Obsah balení
19V/90W Power Adapter a 1× VESA mount bracket
19V/90W Power Adapter podle oficiálního přehledu ASRock Industrial
1 × VESA mount bracket podle dokumentace řady NUCS 1300/D4 BOX
Skutečný obsah balení se může lišit podle regionu a distributora
Využití
Kompaktní Slim Mini PC pro kancelářské, embedded, digital signage, edge computing a průmyslové nasazení s Quad display, 2.5G LAN, Wi-Fi 6E a USB4/Thunderbolt 4
Vhodné pro Slim Type Fanned Embedded BOX PC sestavy s Intel Core i5-1340P podle ASRock Industrial
Vhodné pro embedded aplikace, kancelářské nasazení, digital signage, kiosky a edge computing
Vhodné pro Quad display konfigurace přes HDMI 2.0b a DisplayPort 1.4a
Vhodné pro uživatele požadující Wi-Fi 6E, Intel 2.5G LAN, USB4/Thunderbolt 4, TPM 2.0, Intel vPro a VESA mount
Skutečné využití závisí na pamětech, úložišti, softwaru a požadované výbavě systému
Klíčové vlastnosti
ASRock Industrial NUCS BOX-1340P/D4 s Intel Core i5-1340P, DDR4 3200 SO-DIMM až 64GB, M.2 PCIe Gen4x4, Wi-Fi 6E, 1× Intel 2.5G LAN, Quad display, USB4/Thunderbolt 4, TPM 2.0, Intel vPro a 19V/90W adaptérem
ASRock Industrial NUCS BOX-1340P/D4
NUCS 1300/D4 BOX Series Slim Type Fanned Box
Intel Core i5-1340P (4P+8E)
Intel 13th Gen Core Processors (Raptor Lake-P)
Chipset MCP
BIOS AMI SPI 256 Mbit
2× 260-pin SO-DIMM DDR4 3200 MHz
Dual Channel
Kapacita až 64GB (32GB per DIMM)
Intel Iris Xe Graphics
2× HDMI 2.0b
2× DisplayPort 1.4a z Type-C
Max rozlišení až 4096×2160@60Hz
Quad-Display
1× M.2 Key M 2242/2280 PCIe Gen4x4
1× M.2 Key E s Wi-Fi 6E 802.11ax + BT 5.3
2× USB 3.2 Gen2 Type-A (front)
1× USB4/Thunderbolt 4 Type-C (front, DP 1.4a display output)
1× USB 3.2 Gen2 Type-C (front, DP 1.4a display output)
2× USB 3.2 Gen2 Type-A (rear)
1× Intel I226LM 2.5 Gigabit LAN, supports vPro
1× RJ-45
Realtek ALC233/ALC256 HD Audio
Headphone & microphone jack
Watchdog Timer (256 Segments, 0–255 sec)
TPM 2.0 onboard IC
Intel vPro
VESA mount
12V~19V DC-In Jack
19V/90W Power Adapter
Power On AT/ATX supported
Operating Temp 0 °C – 40 °C
Rozměry 117.5 × 110.0 × 38 mm (4.63" × 4.33" × 1.50")
Net Weight 1.0 kg
Windows 10/11
CE, FCC
Slim Type Fanned Barebone
