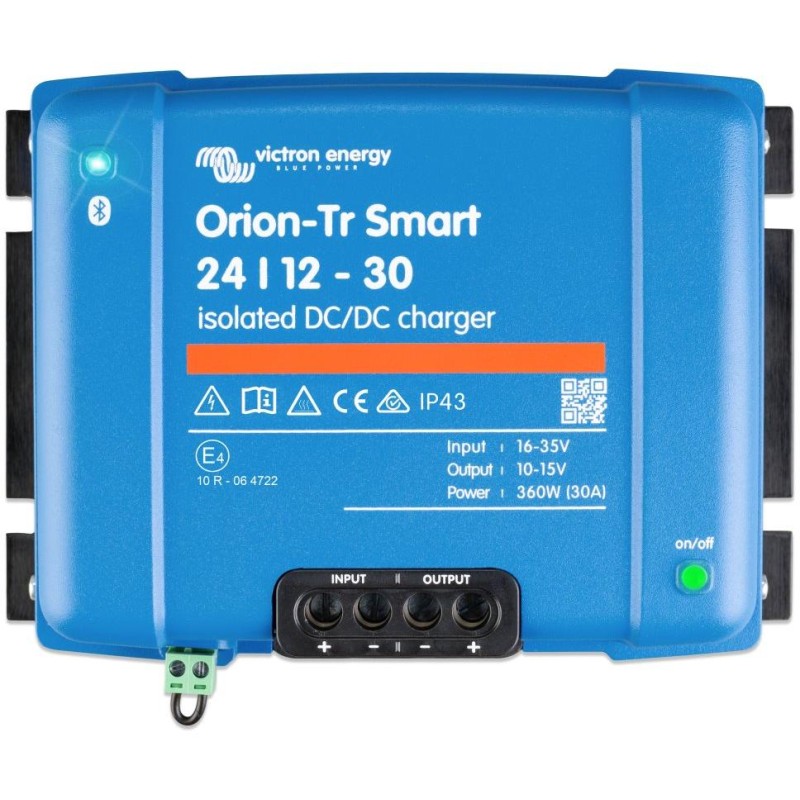

Victron Orion-Tr Smart 24/12-30A isoliert
Das Orion-Tr Smart DC-DC-Ladegerät ist ein professionelles adaptives DC-DC-Ladegerät mit drei Stufen und integrierter Bluetooth- Funktion.
Es ist für den Einsatz in Doppelbatteriesystemen in Fahrzeugen oder Booten konzipiert, in denen eine (intelligente) Lichtmaschine und eine Starterbatterie zum Laden der Servicebatterie verwendet werden. Das Gerät kann per Bluetooth überwacht und programmiert sowie über einen Fern-Ein-/Ausschalter ferngesteuert werden. Das Ladegerät ist außerdem mit einer Motorlauferkennung ausgestattet.
Das Orion Tr-Smart Ladegerät kann in 12-V- oder 24-V- Systemen eingesetzt werden und ist sowohl für Blei-Säure- als auch für Lithiumbatterien geeignet. Es sind Modelle bis 400 W erhältlich. Sie können eine unbegrenzte Anzahl von Geräten parallel schalten, um die Ausgangsleistung zu erhöhen. Es ist für den Einsatz bei Umgebungstemperaturen bis 55 °C und bei voller Nennleistung bis 40 °C geeignet.
Mit Bluetooth Smart-Konnektivität
Mit jedem Smartphone, Tablet oder anderen Gerät kann das Ladegerät überwacht, seine Einstellungen geändert und aktualisiert werden, wenn neue Softwarefunktionen verfügbar sind.
Vollständig programmierbar
- Batterieladealgorithmus (konfigurierbar) oder konstante Leistung.
- Kompatibilität mit intelligenter Lichtmaschine: Mechanismus zur Erkennung laufender Motoren.
Adaptiver dreistufiger Ladealgorithmus: Schnell – Konstantspannungs-Laden – Erhaltungsladung
Bei Blei-Säure-Batterien ist es wichtig, dass die Konstantspannungszeit bei leichter Entladung kurz ist, um eine Überladung der Batterie zu vermeiden. Nach einer Tiefentladung wird die Konstantspannungszeit automatisch erhöht, um eine vollständige Ladung der Batterie zu gewährleisten.
- Die Konstantspannungszeit für Lithiumbatterien ist fest und beträgt standardmäßig 2 Stunden.
- Oder Sie wählen eine konstante Ausgangsspannung.
Ferngesteuertes Ein-/Ausschalten
An den zweipoligen Stecker kann ein Fern-Ein-/Ausschalter oder ein Relaiskontakt angeschlossen werden. Alternativ kann der H-Anschluss (rechts) des zweipoligen Steckers auf den Pluspol der Batterie oder der L-Anschluss (links) des zweipoligen Steckers auf den Minuspol der Batterie (oder z. B. auf die Fahrzeugmasse) geschaltet werden.
Alle Modelle sind mit Kurzschlussschutz ausgestattet und können zur Erhöhung des Ausgangsstroms parallel geschaltet werden
Die Anzahl der parallel schaltbaren Einheiten ist nicht begrenzt.
Hochtemperaturschutz.
Bei hohen Umgebungstemperaturen verringert sich der Ausgangsstrom.
Schutzart IP43
Bei Einbau mit Schraubklemmen nach unten.
Schraubklemmen
Für die Installation sind keine Spezialwerkzeuge erforderlich.
Eingangssicherung (nicht austauschbar).
GRUNDLEGENDE SPEZIFIKATIONEN
Eingangsspannungsbereich: 20-35 V
Nennausgangsspannung: 12,2 V
Dauerausgangsstrom (bei 40°C): 30 A
Dauerausgangsleistung (bei 40°C): 360 W
Dauerausgangsleistung (bei 25 °C): 430 W
Effizienz: 88 %
Betriebstemperatur: -20 bis +55 °C
IP-Schutzgrad: IP43
DC-Anschluss: Schraubklemmenblock
Abmessungen: 186 x 130 x 80 mm
Gewicht: 1,8 kg
Grundlegender Schaltplan:
https://download.asm.cz/inshop/prod/I4WIFI/Victron/Orion-Tr_Smart/ORI121236120.jpg" width="530" alt="ORI121236120.jpg" />
VictronConnect-App für Android-Mobilgeräte
VictronConnect-App für iOS-Mobilgeräte
VictronConnect-App für Mac-Geräte
Die Anwendung steht auch auf der Herstellerseite von Victron Energy zum Download bereit (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
