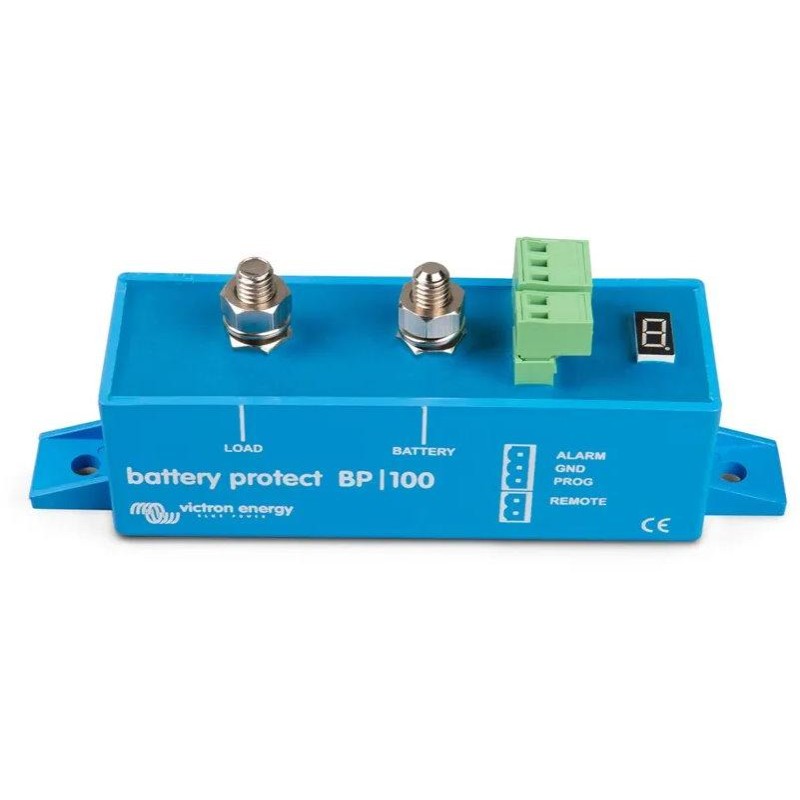

Victron BP-100, Batterieschutz, 12V/24V-100A

Victron BP-100 (12/24 V) BatteryProtect schützt die Batterie vor Tiefentladung (die die Batterie beschädigen könnte) und kann als Ein-/Aus-Systemschalter verwendet werden. Verbrauchertrennschalter als Schutz vor Tiefentladung der Batterie Maximaler Laststrom 100 A Überspannungsschutz und Funkenschutz Automatische Einstellung 12/24 V BatteryProtect erkennt automatisch die Spannung im System. Einfach programmierbar BatteryProtect kann so eingestellt werden, dass es bei mehreren verschiedenen Spannungsniveaus verbindet/trennt. Die Sieben-Segment-Anzeige zeigt an, welche Einstellung gewählt wurde. Spezielle Einstellungen für Li-Ionen-Batterien In diesem Modus kann BatteryProtect über das VE.Bus BMS gesteuert werden. Sehr geringer Stromverbrauch Ein geringer Stromverbrauch ist für Li-Ionen-Batterien sehr wichtig, besonders nach einer Abschaltung wegen Unterspannung. Weitere Informationen finden Sie im Datenblatt der Li-Ionen-Batterie und im Handbuch des VE.Bus BMS. Überspannungsschutz Im Falle einer Überspannung, die möglicherweise empfindliche Geräte beschädigen könnte, werden die Geräte getrennt, wenn die Gleichspannung 16 V oder 32 V überschreitet. Funkenfest Funktioniert nicht mit Relaiselementen, sondern mit MOSFET-Transistorschaltern, es treten keine Funken auf. Verzögerter Alarmausgang Der Alarmausgang wird aktiviert, wenn die Batteriespannung länger als 12 Sekunden unter den eingestellten Wert fällt. Das Starten des Motors aktiviert daher keinen Alarm. Der Alarmausgang ist ein Open-Collector-Ausgang auf dem Minusbus, max. Strom 50 mA. Der Alarmausgang wird normalerweise mit einem Summer oder einem Lichtsignal verbunden. Verzögerte Lastabschaltung Die Last wird 90 Sekunden nach Auslösen des Alarms getrennt. Wenn die Batteriespannung während dieser Zeit auf den Pegel „Zuschaltschwelle“ steigt (z. B. während des Motorstarts), wird die Last nicht getrennt. Der Batterieschutz BatteryProtect ist unidirektional, d. h. Strom kann nur vom Eingang „in“ zum Ausgang „out“ fließen. Rückströme vom Ausgang „out“ zum Eingang „in“ sind nicht zulässig und führen zu Geräteschäden. GRUNDLEGENDE TECHNISCHE DATEN Nennspannung: 12/24 V Spannungsbereich: 6–35 V Maximaler Dauerlaststrom*: 100 A Spitzenstrom (für 30 Sekunden): 600 A Schwellenspannung (Trennen): 10,5 V oder 21 V Schwellenspannung (Anschließen): 12 V oder 24 V Betriebstemperatur: -40 bis +40 °C IP-Schutz: Elektronik IP67, Anschlüsse: IP00 Anschluss (Gewinde): M8 Abmessungen: 115 × 59 × 42 mm Gewicht: 0,5 kg *Der Batterieschutz BatteryProtect ist nicht für Rückströme aus Ladequellen ausgelegt! Grundlegender Schaltplan: VictronConnect-Anwendung für Android-Mobilgeräte VictronConnect-Anwendung für iOS-Mobilgeräte VictronConnect-Anwendung für Mac-Geräte Die Anwendung steht auch auf der Website des Herstellers Victron Energy (Mac/Windows/Linux/iOS/Android) zum Download bereit: https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
