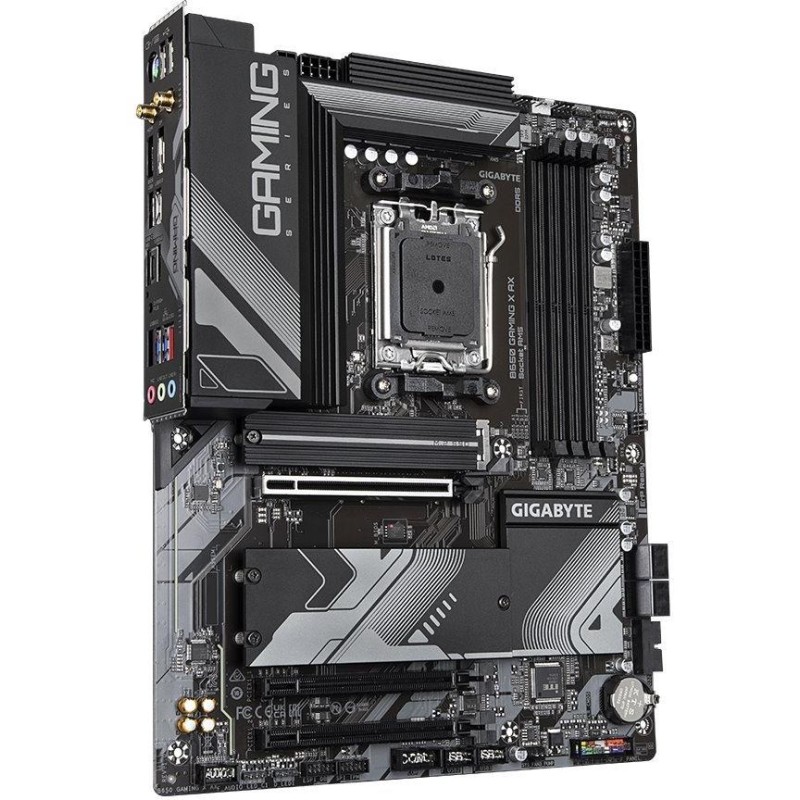

GIGABYTE B650 GAMING X AX
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů AMD Ryzen série 7000 (patice AM5)
Čipová sada
AMD B650
Paměť
4× DDR5 paměťový slot, podpora až 192 GB
Podpora DDR5 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5600 (OC)/ 5200/ 4800/ 4400 MHz
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16
Podpora AMD EXtended Profiles for Overclocking (EXPO)
Podpora Extreme Memory Profile (XMP)
Sloty
AMD CPU
1× PCIe 4.0 x16 slot
AMD B650 čipová sada
2× PCIe 3.0 x16 slot (podporuje x1 režim)
Grafika
1× HDMI port, podporující max. rozlišení 4096 × 2160 při 60 Hz
1× DisplayPort port, podporující max. rozlišení 3840 × 2160 při 144 Hz
Úložiště
AMD CPU
2× M.2 slot, M Key, pro jednotky typu 2280/25110 (PCIe 4.0 x4/x2 režim)
AMD B650 čipová sada
1× M.2 slot, M Key, pro jednotky typu 2280/25110 (PCIe 4.0 x4/x2 režim)
4× SATA 6Gb/s port
Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky
Podpora RAID 0, RAID 1 a RAID 10 pro PCIe jednotky
USB
AMD B650 čipová sada
1× USB-C 3.2 Gen2×2 port dostupný přes interní USB konektor
4× USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
4× USB 2.0 port dostupný přes interní USB konektory
AMD CPU
1× USB 3.2-C Gen2 port na zadním panelu
1× USB 3.2 Gen2 typ A port na zadním panelu
1× USB 3.2 Gen1 (USB 3.0) port na zadním panelu
3× USB 2.0 port na zadním panelu
Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High Definition Audio
LAN
1× Realtek 2,5Gigabit LAN řadič
WLAN/ Bluetooth
Deska je dodávána s jedním z následujících Wi-Fi modulů:
AMD Wi-Fi 6E RZ616 (MT7922A22M)
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz)
Rychlost přenosu dat až 2,4 Gbps
Bluetooth 5.2
Intel Wi-Fi 6E AX210
Wi-Fi 802.11a/b/g/n/ac/ax
Triple Band (2,4 GHz, 5 GHz, 6 GHz)
Rychlost přenosu dat až 2,4 Gbps
Bluetooth 5.3
Interní konektory
1× 24pin ATX hlavní napájecí konektor
1× 8pin ATX 12V napájecí konektor
1× 4pin ATX 12V napájecí konektor
1× konektor ventilátoru CPU
1× konektor ventilátoru vodního chlazení CPU
2× konektor systémového ventilátoru
1× konektor systémového ventilátoru/ pumpy vodního chlazení
2× konektor adresovatelného LED pásku
2× konektor RGB LED pásku
1× konektor LED pásku chladiče procesoru/ RGB LED pásku
3× M.2 slot, M Key
4× SATA 6Gb/s konektor
1× konektor předního panelu
1× audio konektor předního panelu
1× USB-C 3.2 Gen2×2 konektor
1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port)
2× USB 2.0 konektor (podporuje 4× USB 2.0 port)
1× TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
1× konektor pro sériový port
1× tlačítko Reset
1× Reset propojka
1× propojka Clear CMOS
Porty na zadním panelu
1× PS/2 combo port klávesnice a myši
2× konektor Wi-Fi antény
1× tlačítko Q-Flash Plus
1× DisplayPort
1× HDMI
1× USB-C 3.2 Gen2
1× USB 3.2 Gen2 (USB 3.1 Gen2)
3× USB 3.2 Gen1 (USB 3.0)
3× USB 2.0
1× RJ-45
3× audio jack
Rozměry
30,5 × 24,4 cm
ATX formát
