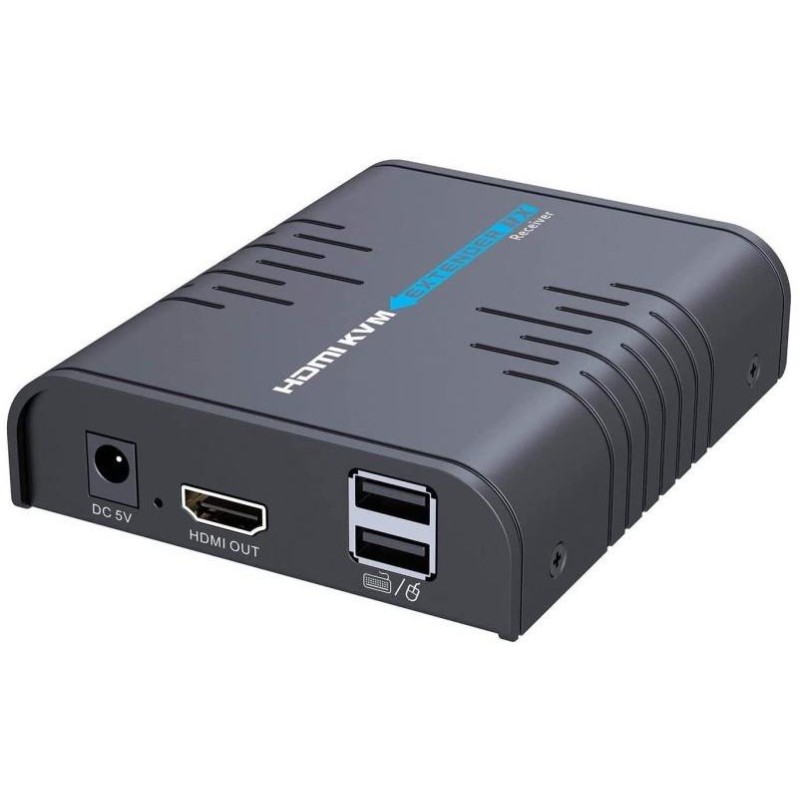

XtendLan HDMI prenos po LAN, iba prijímač, IP/UDP, 100Mbps@1080p, prenos USB, funkcia KVM

XtendLan EHDMIC11U-R

Prenos HDMI po LAN , predovšetkým KVM extender - prenos HDMI signálu súčasne s USB prenosom myši a klávesnice, jedno zariadenie (len prijímač) , HDMI je prenášané komprimovane (do 100 Mbps), vysielanie v IPv4 UDP, neobmedzený dosah v zmysle spojenia v LAN alebo internete.

Zariadenie dovoľujúce prenos HDMI videa a USB po IP sieťach. Typicky je určený pre KVM aplikácie , tj vzdialené ovládanie počítačov. Výhodou je, že má prakticky neobmedzený dosah, podmienkou je iba LAN sieť. Odporúčame ho teda tam, kde už vzdialenosť nedovoľuje použitie nekomprimovaných prenosov HDMI po Cat5 kabelážach. Prenos je vykonávaný pomocou IP protokolu, video v UDP multicaste, obojsmerná USB komunikácia v UDP unicaste.

Pre sprevádzkovanie myši a klávesnice je potrebné inštalovať do ovládaného počítača USB ovládač, pre Windows platformy je priložený. Pre Linux je v moderných kerneloch už súčasťou, ide o ovládač pre CH341 USB/RS-232 (v kerneloch od r. 2009).

Kapacita využitého prenosového pásma bola v našich testoch cca 85 Mbps. Zariadenie je z modelovej rady EHDMIC11xx a je k nej tak napr. kompatibilné zariadenie EHDMIC11-R. Tj. môžete použiť sadu EHDMIC11U-TR ako zdrojový vysielač pre mnoho príjemcov bez toho, aby sa akokoľvek zmenila KVM funkčnosť.

Poznámka: USB port nie je možné použiť na prenos dát z flash diskov.

ZÁKLADNÁ ŠPECIFIKÁCIA

Vlastnosti:

•

• HDMI vstup, kompatibilný s HDMI 1.3b, do 1080p

• Podporované rozlíšenia (pre 60 Hz): 640 x 480, 800 x 600, 1024 x 768, 1280 x 720, 1360 x 768, 1440 x 900, 1400 x 1050, 1680 x 10

• Prepojenie po IP sieti (Ethernet, UDP multicast)

• Dosah daný existenciou LAN siete, napr. pomocou Ethernet prevodníkov a rozbočovačov je možné expandovať neobmedzene

• HDMI signál je kompresovaný na úroveň do 100 Mbit/s, nejde o bezstratový prenos

• Indikátor LED aktivity/napájania

• USB prenos pre klávesnicu a myš, štandard USB 1.0, akceptuje aj USB 2.0, len ich rýchlostne redukuje na 1.0.


Výstup: 1x HDMI

LAN: 10/100 Mbps, RJ-45, 10/100 Base-TX

USB: 2x USB port, typicky pre pripojenie klávesnice a myši

Napájanie: DC 5 V DC (zdroj súčasťou), príkon do 3,5 W

Rozmery: 109,6 x 89,5 x 26,3 mm

Hmotnosť: 240 g

Príklad zapojenia s viacerými prijímačmi:
