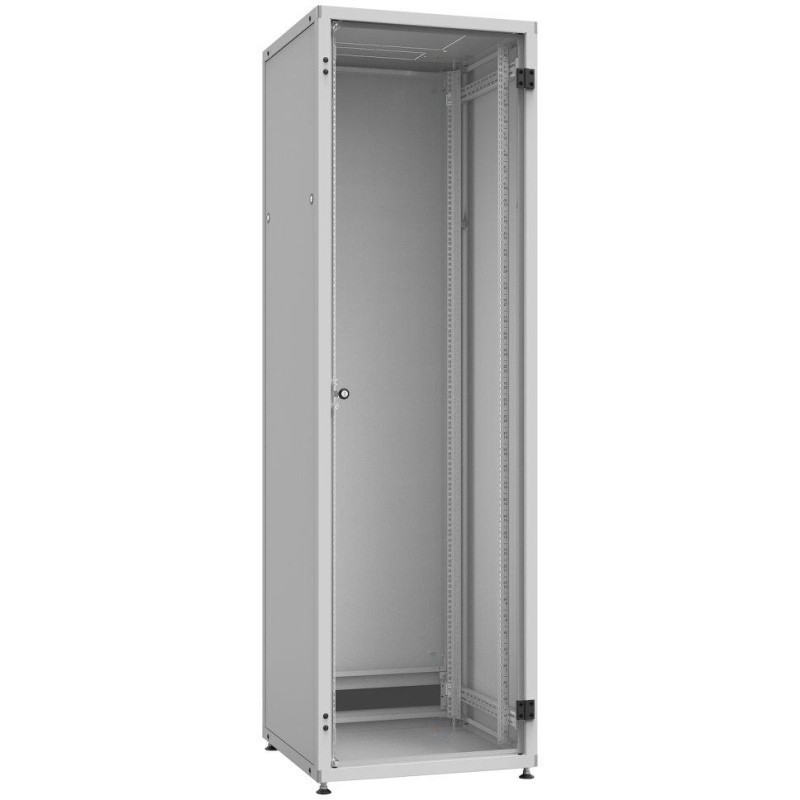

Solarix rozvádzač 19" LC-50 42U
Rozvádzač LC-50 tvorí rozoberateľný skelet zložený z dna, stropu a štyroch stojin, ku ktorým sú pripevnené vodorovné priečky. K priečkam sú pripevnené vertikálne lišty, ktoré umožňujú montáž zariadenia v rozmerovom štandarde 19" . Z čelnej strany je rozvádzač osadený celosklenenými dverami z číreho kaleného bezpečnostného skla (EN 12150-1). Dvere majú max. uhol otvorenia 180° a sú zasadené cy. rozvádzače umožňuje meniť smer otvárania dverí. Odnímateľné zadné plechové dvere aj bočné zákryty sú uchytené pomocou cylindrických zámkov na totožný kľúč, ako majú dvere. V zadnej stene je montovaný káblový priechod s inštalovanou protiprachovou kefou.
V strope aj na dne sa nachádzajú otvory na vstup káblov a odvod teplého vzduchu uzavreté vylamovacími záslepkami. Záslepky je možné z otvorov odstrániť prerezaním mostíkov, ktoré ich spájajú s dnom alebo stropom rozvádzača. Otvory na odvod teplého vzduchu sú prispôsobené na inštaláciu ventilačnej jednotky VJ-R2, 4 alebo 6. Otvory na prívod káblov umožňujú zavedenie napájacích káblov ukončených trojfázovou zástrčkou.
Vertikálne lišty s rozstupom 19"
Rozvádzač obsahuje dva páry 19" vertikálnych líšt s potlačou pre identifikáciu výšky umiestnenia montovaných zariadení. Konštrukcia rozvádzača umožňuje meniť polohu vertikálnych líšt v smere hĺbky rozvádzača.
Spájanie rozvádzačov do zostáv
Na bokoch rozvádzačov sa hore a dole nachádzajú diery umožňujúce spájanie rozvádzačov do zostáv. Na vzájomné spojenie dvoch rozvádzačov je potrebné použiť doplnkový spojovací materiál. Rozvádzače je možné skladať do zostáv, radov, bez nutnosti demontáže bočníc.
Krytie
IP 20 podľa EN 60529
Neplatí pre káblový vstup s protiprachovou kefou.
Garantované nosnosti
Maximálna prípustná celková hmotnosť zariadenia montovaného vo vnútri rozvádzača nesmie prekročiť:
1 360 kg
pre skriňu s hĺbkou 1 000 mm postavenou na nôžkach, podstavci alebo priamo na podlahe (nevzťahuje sa na výšku skrine 24U)
1 000 kg
pre hĺbku skrine 600 mm alebo 800 mm vo všetkých výškach na nôžkach, podstavci alebo priamo na podlahe a pre skriňu 24U s hĺbkou 1000 mm
500 kg
pre skriňu postavenú na našich typových kolieskach
Nosnosti sú garantované pri rovnomernom statickom zaťažení.
Ustavenie a vyrovnanie
Súčasťou každého rozvádzača sú štyri kusy výškovo nastaviteľných nivelačných nožičiek. Tieto umožňujú ustaviť rozvádzač na nerovnej podlahe. V prípade nepoužitia týchto nôžok je možné postaviť rozvádzač na podlahu priamo. Na dne rozvádzač neobsahuje žiadne vyčnievajúce prvky.
Zemniace prepojenie skrine
Všetky konštrukčné diely rozvádzača sú vzájomne vodivo prepojené. Vodivé spojenie dverí a bočných krytov so skeletom rozvádzača je vykonané pomocou uzemňovacích káblov s prierezom 6 mm 2 pre maximálne prúdové zaťaženie 63 A. Pri vyššom prúdovom zaťažení rozvádzača je nutné použiť zemniace káble s väčším prierezom.
Protikorózna ochrana skrine
Štandardne sú skrine dodávané s povrchovou úpravou práškovou farbou v odtieni svetlo šedá RAL 7035.
Vnútorné montážne diely, ako sú 19" vertikálne lišty a priečky, sú pokovované zliatinou Al-Zn.
Príslušenstvo
Ku skrini je možné priobjednať veľkú šírku štandardného 19" príslušenstva, ako sú police, záslepky, vyväzovacie panely a mnoho ďalších výrobkov vrátane špeciálneho príslušenstva na prianie zákazníka.
ZÁKLADNÁ ŠPECIFIKÁCIA
Formát rozvádzača: 19"
Výška: 42U
Stupeň krytia: IP20
Nosnosť: 1000 kg
Rozmery: 1963 x 600 x 600 mm
Hmotnosť: 95 kg
Farba: šedá (RAL 7035)
Balenie obsahuje:
Stojan skeletu/rámu
Dno s káblovým priechodom a prípravou na inštaláciu ventilačnej jednotky (vylamovacie)
Strop s káblovým priechodom a prípravou na inštaláciu ventilačnej jednotky (vylamovacia)
Priečky pre montáž 19" líšt
Držiak 19" vertikálnej lišty
Vertikálna lišta
Celosklenené dvere osadené jednobodovým cylindrickým zámkom
Bočný vyklápací zákryt osadený jednobodovým cylindrickým zámkom
Zadné dvere osadené jednobodovými cylindrickými zámkami
Káblový priechod s protiprachovou kefou, určený na montáž pod alebo nad zadnými dverami
Výškovo nastaviteľné nôžky
