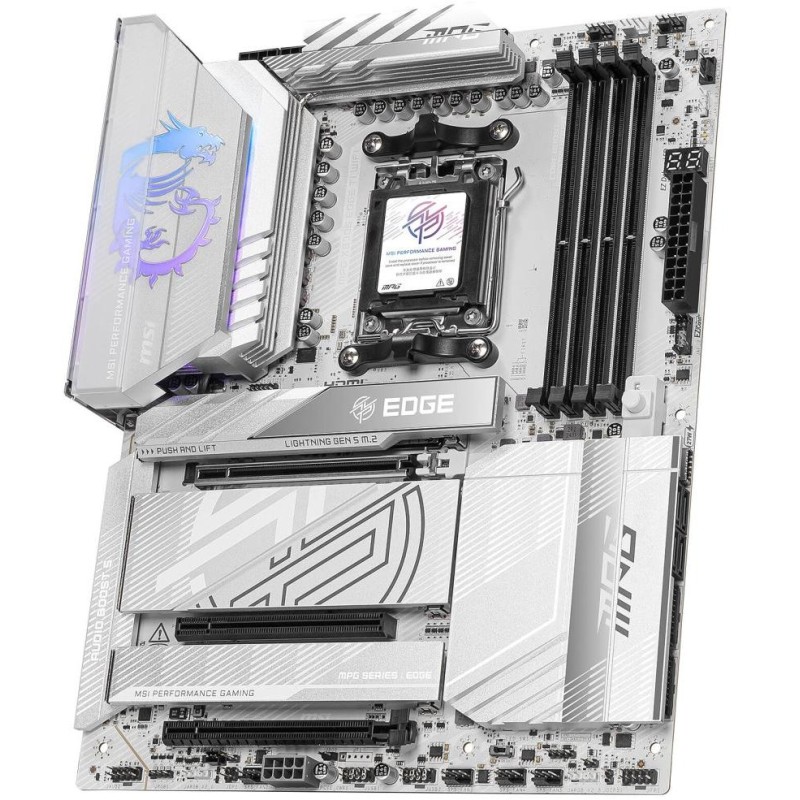

MSI MPG X870E EDGE TI WIFI
Doska je vybavená grafickými výstupmi na použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.
CPU
Podpora procesorov AMD Ryzen série 7000/ 8000/ 9000 (pätica AM5)
Čipová sada
AMD X870E
Pamäť
4× DDR5 pamäťový slot, podpora až 256 GB
Podpora DDR5 8400 – 5600 (OC) MT/s / 5600 – 4800 (JEDEC) MT/s
1DPC 1R max. rýchlosť až 8400+ MT/s
1DPC 2R max. rýchlosť až 6400+ MT/s
2DPC 1R max. rýchlosť až 6400+ MT/s
2DPC 2R max. rýchlosť až 4800+ MT/s
Podpora CUDIMM v režime Clock Driver bypass
Dvojkanálová architektúra pamäte
Podpora non-ECC, bez vyrovnávacej pamäte
Podpora AMD EXPO
Sloty
AMD CPU
1× PCIe 5.0 x16 slot
Rýdzeň série 9000/7000 podporuje PCIe 5.0 x16
Rýdzeň série 8700/8600/8400 podporuje PCIe 4.0 x8
Rýdzeň série 8500/8300 podporuje PCIe 4.0 x4
AMD X870E čipová sada
1× PCIe 3.0 x16 slot (podporuje x1 režim)
1× PCIe 4.0 x16 slot (podporuje x4 režim)
Grafika
1× HDMI port, podporujúci max. rozlíšenie 8K pri 60 Hz (podľa HDMI 2.1 FRL)
2× USB4 (USB-C) port, podporujúci max. rozlíšenie 4K pri 60 Hz (podľa DisplayPort 1.4 s HBR3)
Úložisko
AMD CPU
1× M.2_1 slot*, M Key, pre jednotky typu 22110/2280 (PCIe 5.0 x4 režim)
1× M.2_2 slot**, M Key, pre jednotky typu 2280/2260 (PCIe 5.0 x4 režim)
AMD X870E čipová sada
1× M.2_3 slot, M Key, pre jednotky typu 2280/2260 (PCIe 4.0 x4 režim)
1× M.2_4 slot, M Key, pre jednotky typu 2280/2260 (PCIe 4.0 x4 režim)
4× SATA 6 Gb/s port
Podpora RAID 0, RAID 1 a RAID 10 pre M.2 NVMe jednotky
*M.2_1 slot
Rýdzeň série 9000/7000 podoruje PCIe 5.0 x4
Rýdzeň série 8000 podoruje PCIe 4.0 x4
**M.2_2 slot
Rýdzeň série 9000/7000 podoruje PCIe 5.0 x4
Pre Ryzen séria 8000 je M.2_2 slot nedostupný
USB
8× USB 2.0 (4 porty na zadnom paneli, 4 porty dostupné cez interné USB konektory)
4× USB 3.0 port dostupný cez interné USB konektory
5× USB 3.1 port na zadnom paneli
1× USB-C 3.1 port na zadnom paneli
1× USB-C 3.2 Gen2x2 dostupný cez interný USB konektor
2× USB4 (USB-C) na zadnom paneli
Audio
Realtek ALC4080 Codec
7.1kanálové High Definition Audio
Podpora S/PDIF výstupu
LAN
1× Realtek 8126VB 5Gigabit LAN radič
WLAN/ Bluetooth
AMD Wi-Fi 7
Wi-Fi 802.11a/b/g/n/ac/ax/be
Triple Band (2,4 GHz, 5 GHz, 6 GHz)
Podpora MU-MIMO TX/RX
Bluetooth 5.4
Interné konektory
1× 24pin ATX hlavný napájací konektor
2× 8pin ATX 12V napájací konektor
1× 8pin PCIe napájací konektor
1× 4pin konektor ventilátora CPU
1× 4pin konektor ventilátora vodného chladenia
6× 4pin konektor systémového ventilátora
1× konektor EZ Conn
2× konektor predného panelu
1× konektor detekcie otvorenia skrine
1× audio konektor predného panelu
3× 3pin konektor A-RAINBOW V2 LED (ARGB Gen2)
1× 4pin konektor RGB LED
1× konektor pre TPM modul (podporuje TPM 2.0)
4× interný USB 2.0 konektor
4× interný USB 3.0 konektor
1× interný USB-C 3.2 Gen2x2 konektor
4× SATA 6 Gb/s konektor
4× M.2 slot, M Key
Konektory na zadnom paneli
1× tlačidlo Flash BIOS
1× tlačidlo Clear CMOS
1× HDMI
1× RJ-45
5× USB 3.2 Gen2 (USB 3.1)
1× USB-C 3.1
2× USB4 (USB-C)
4× USB 2.0
2× konektor Wi-Fi antény
2× audio jack
1× optický S/PDIF výstup
Rozmery
304,8 × 243,84 mm
ATX formát
