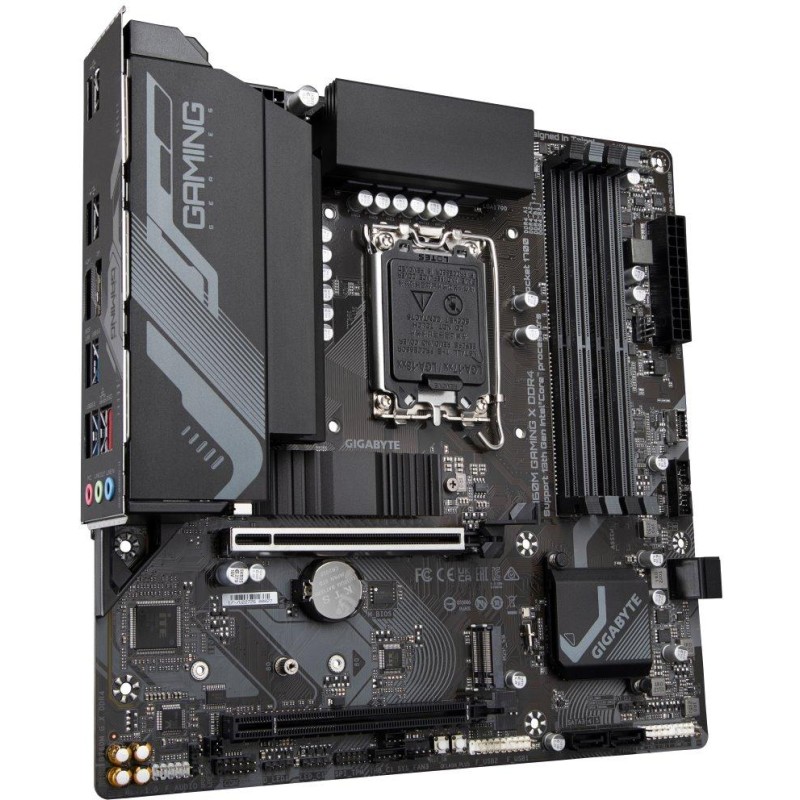

GIGABYTE B760 GAMING X DDR4
Doska je vybavená grafickými výstupmi na použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.
CPU
Podpora procesorov 12. a 13. generácie Intel Core / Pentium / Celeron (pätica LGA1700)
Čipová sada
Intel B760
Pamäť
4x DDR4 pamäťový slot, podpora až 128 GB
Podpora DDR4 5333 (OC) / 5133 (OC) / 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 42 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/ 3000/20 2133 MHz
Dvojkanálová architektúra pamäte
Podpora ECC, 1Rx8/2Rx8, bez vyrovnávacej pamäte (non-ECC režim)
Podpora non-ECC, 1Rx8/2Rx8/1Rx16, bez vyrovnávacej pamäte
Podpora Intel Extreme Memory Profile (XMP)
Sloty
Intel CPU
1x PCIe 4.0 x16 slot
Intel B760 čipová sada
1x PCIe 3.0 x16 slot (podporuje x4 režim)
Grafika
1x HDMI port, podporujúci max. rozlíšenie 4096 x 2160 pri 60 Hz
1x DisplayPort port, podporujúci max. rozlíšenie 4096 x 2304 pri 60 Hz
Úložisko
Intel CPU
1x M.2 slot, M Key, pre jednotky typu 2280 (PCIe 4.0 x4/x2 režim)
Intel B760 čipová sada
1x M.2 slot, M Key, pre jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim)
4x SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA jednotky
USB
1x USB 3.2 Gen2 typ C port dostupný cez interný USB konektor
5x USB 3.2 Gen1 (USB 3.0) port (3 porty na zadnom paneli, 2 porty dostupné cez interný USB konektor)
9x USB 2.0 port (5 portov na zadnom paneli, 4 porty dostupné cez interné USB konektory)
Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High Definition Audio
Podpora S/PDIF výstupu
LAN
1x Realtek 2,5 Gigabit LAN radič
Interné konektory
1x 24-pin ATX hlavný napájací konektor
1x 8-pin ATX 12V napájací konektor
1x konektor ventilátora CPU
3x konektor systémového ventilátora
2x konektor adresovateľného LED pásika
2x konektor RGB LED pásku
2x M.2 slot, M Key
4x SATA 6 Gb/s konektor
1x konektor predného panelu
1x audio konektor predného panelu
1x konektor S/PDIF výstupu
1x USB 3.2 Gen2 typ C konektor
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x Thunderbolt AIC konektor
1x TPM konektor (len pre moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
1x konektor pre sériový port
1x tlačidlo Reset
1x tlačidlo Q-Flash Plus
1x prepojka Reset
1x prepojka Clear CMOS
Porty na zadnom paneli
3x USB 3.2 Gen1 (USB 3.0)
5x USB 2.0
1x DisplayPort
1x HDMI
1x RJ-45
3x audio jack
Rozmery
24,4 x 24,4 cm
Micro ATX formát
