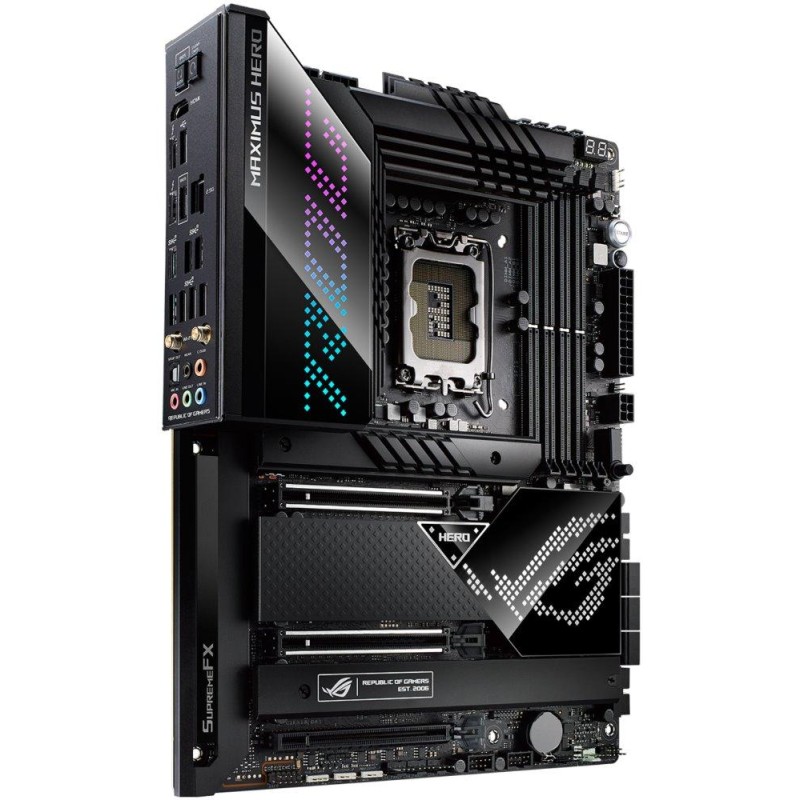

ASUS ROG MAXIMUS Z690 HERO
Doska je vybavená grafickými výstupmi na použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.
CPU
Podpora procesorov 12. a 13. generácie Intel Core / Pentium / Celeron
Pätica LGA1700
Čipová sada
Intel Z690
Pamäť
4x DDR5 pamäťový slot, podpora až 192 GB
Podpora DDR5 6400+ (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800 MHz
Dvojkanálová architektúra pamäte
Podpora non-ECC, bez vyrovnávacej pamäte
Podpora Intel Extreme Memory Profile (XMP)
Sloty
Intel CPU
2× PCIe 5.0 x16 slot (podporuje x16, x8/x8 režim)
Intel Z690 čipová sada
1× PCIe 4.0 x16 slot (podporuje x4, x4/x4 režim)
Grafika
1× HDMI port, podporujúci max. rozlíšenie 4K pri 60 Hz
2× Thunderbolt 4 port
Úložisko
Intel CPU
1× M.2 slot, M Key, pre jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim)
Intel Z690 čipová sada
6× SATA 6Gb/s port
1× M.2 slot, M Key, pre jednotky typu 2242/2260/2280 (PCIe 3.0 x4 režim)
1× M.2 slot, M key, pre jednotky typu 2242/2260/2280 (SATA a PCIe 4.0 x4 režim)
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA jednotky
Podpora RAID 0, RAID 1 a RAID 5 pre PCIe jednotky
Podpora Intel Optane Memory technológie
Podpora Intel Rapid Storage technológie
ASUS ROG Hyper M.2
Rozširujúca karta do PCIe slotu (súčasťou balenia)
1× Hyper M.2 slot, M Key, pre jednotky typu 2242/2260/2280/22110 (PCIe 5.0 x4/ PCIe 4.0 x4 režim podľa zvoleného PCIe slotu)
1× Hyper M.2 slot, M Key, pre jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim)
Oba sloty súčasne sú k dispozícii iba pri inštalácii rozširujúcej karty do PCIe 4.0 x16 slotu
USB
2× Thunderbolt 4 (USB typ C) port na zadnom paneli
6× USB 3.2 Gen2 typ A port na zadnom paneli
1× USB 3.2 Gen2 typ C port na zadnom paneli
1× USB 3.2 Gen2x2 typ C port dostupný cez interný USB konektor
4× USB 3.2 Gen1 (USB 3.0) port dostupný cez interné USB konektory
6× USB 2.0 port (2 porty na zadnom paneli, 4 porty dostupné cez interné USB konektory)
Audio
ROG SupremeFX ALC4082 Codec
7.1kanálové High Definition Audio
SupremeFX Shielding technológie
ESS SABRE9018Q2C DAC/AMP
Podpora S/PDIF výstupu
LAN
1× Intel I225-V 2,5 Gigabit LAN radič
WLAN/ Bluetooth
Intel Wi-Fi 6E AX210
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.2
Interné konektory
1× 24pin ATX hlavný napájací konektor
2× 8pin 12V napájací konektor
1× 6pin PCIe napájací konektor
6× SATA 6Gb/s konektor
3× M.2 slot, M Key
1× USB 3.2 Gen2x2 typ C konektor predného panelu
2× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4× USB 3.2 Gen1 port)
2× USB 2.0 konektor (podporuje 4× USB 2.0 port)
1× 4pin konektor ventilátora CPU
1× 4pin konektor voliteľného ventilátora CPU
1× 4pin konektor pumpy vodného chladenia>
4× 4pin konektor ventilátora skrine
1× konektor W_PUMP+
1× 2pin konektor W_IN
1× 2pin konektor W_OUT
1× 3pin konektor W_FLOW
3× konektor adresovateľného RGB LED pásika
1× konektor Aura RGB LED pásku
1× tlačidlo ReTry
1× tlačidlo FlexKey
1× tlačidlo Štart
1× audio konektor predného panelu
1× konektor systémového panelu
1× SPI TPM konektor
1× konektor teplotného čidla
Porty na zadnom paneli
1× tlačidlo BIOS Flashback
1× tlačidlo Clear CMOS
2× konektor Wi-Fi antény
1× HDMI
2× Thunderbolt 4 (USB typ C)
2× USB 2.0
6× USB 3.2 Gen2 (USB 3.1 Gen2)
1× USB 3.2 Gen2 typ C
1× RJ-45
1× optický S/PDIF výstup
5× audio jack
Rozmery
30,5 × 24,4 cm
ATX formát
