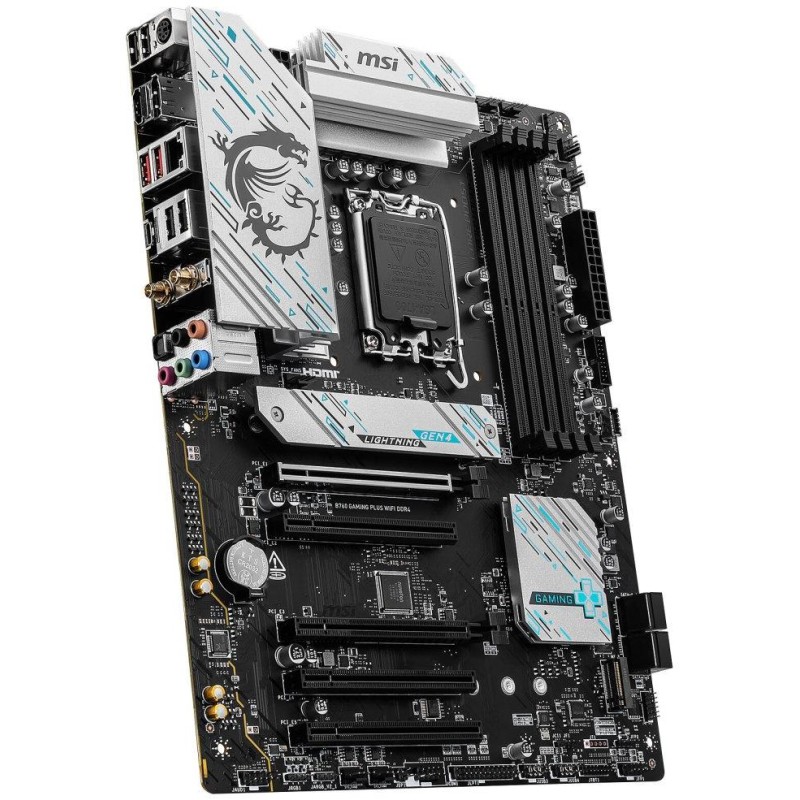

MSI B760 GAMING PLUS WIFI DDR4 Doska je vybavená grafickými výstupmi na použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.
CPU
Podpora procesorov 12., 13. a 14. generácie Intel Core / Pentium Gold / Celeron
Pätica LGA1700
Čipová sada
Intel B760
Pamäť
4x DDR4 pamäťový slot, podpora až 128 GB
Podpora DDR4 5333 (OC) / 5200 (OC) / 5066 (OC) / 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4200 (OC) / 4000 (OC) / 38 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3200 (JEDEC)/ 2933 (JEDEC)/ 2666 (JEDEC)/ 2400 (JEDEC)/ 2133 (JEDEC) MHz
Dvojkanálová architektúra pamäte
Podpora non-ECC, bez vyrovnávacej pamäte
Podpora Intel Extreme Memory Profile (XMP) 3.0 OC
Sloty
Intel CPU
1× PCIe 4.0 x16 slot
Intel B760 čipová sada
1× PCIe 4.0 x16 slot (podporuje x4 režim)
3× PCIe 3.0 x16 slot (podporuje x1 režim)
Grafika
1× HDMI 2.1 port, podporujúci max. rozlíšenie 4K pri 60 Hz
1× DisplayPort 1.4 port, podporujúci max. rozlíšenie 4K pri 60 Hz
Úložisko
Intel CPU
1× M.2 slot, M Key, pre jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim)
Intel B760 čipová sada
4× SATA 6 Gb/s port
1× M.2 slot, M key, pre jednotky typu 2242/2260/2280 (SATA a PCIe 4.0 x4 režim)
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA jednotky
USB
1× USB-C 3.2 Gen2 port na zadnom paneli
8× USB 2.0 port (4 porty na zadnom paneli, 4 porty dostupné cez interné USB konektory)
2× USB 3.2 Gen1 (USB 3.0) port dostupný cez interný USB konektor
1× USB-C 3.2 Gen1 port dostupný cez interný USB konektor
2× USB 3.2 Gen2 (USB 3.1) port na zadnom paneli
Audio
Realtek ALC897 Codec
7.1kanálové High Definition Audio
Podpora S/PDIF výstupu
LAN
1× Realtek RTL8125BG 2,5 Gigabit LAN radič
WLAN/ Bluetooth
Intel Wi-Fi 6E
Wi-Fi 802.11a/b/g/n/ac/ax
Triple Band (2,4 GHz, 5 GHz, 6 GHz)
Podpora MU-MIMO TX/RX
Rýchlosť prenosu dát až 2,4 Gbps
Bluetooth 5.3
Interné konektory
1× 24pin ATX hlavný napájací konektor
1× 8pin 12V napájací konektor
1× 4pin ATX 12V napájací konektor
1× 4pin konektor ventilátora CPU
1× 4pin konektor ventilátora vodného chladenia
5× 4pin konektor systémového ventilátora
2× konektor predného panelu
1× konektor detekcie otvorenia skrine
1× audio konektor predného panelu
1× konektor pre TPM modul (podpora TPM 2.0)
1× konektor pre paralelný port
1× konektor pre sériový port
1× konektor TBT (podpora RTD3)
2× 3pin konektor ARGB_V2 LED
1× 4pin konektor RGB LED
1× prepojka Clear CMOS
2× USB 2.0 konektor (podporuje 4× USB 2.0 port)
1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port)
1× USB-C 3.2 Gen1 konektor
4× EZ Debug LED
2× M.2 slot, M Key
4× SATA 6 Gb/s konektor
Porty na zadnom paneli
1× PS/2 port klávesnice a myši
1× DisplayPort
1× HDMI
4× USB 2.0
2× USB 3.2 Gen2 (USB 3.1)
1× USB-C 3.2 Gen2 (USB 3.1)
1× RJ-45
2× konektor Wi-Fi antény
5× audio jack
1× optický S/PDIF výstup
Rozmery
30,48 × 24,384 cm
ATX formát
