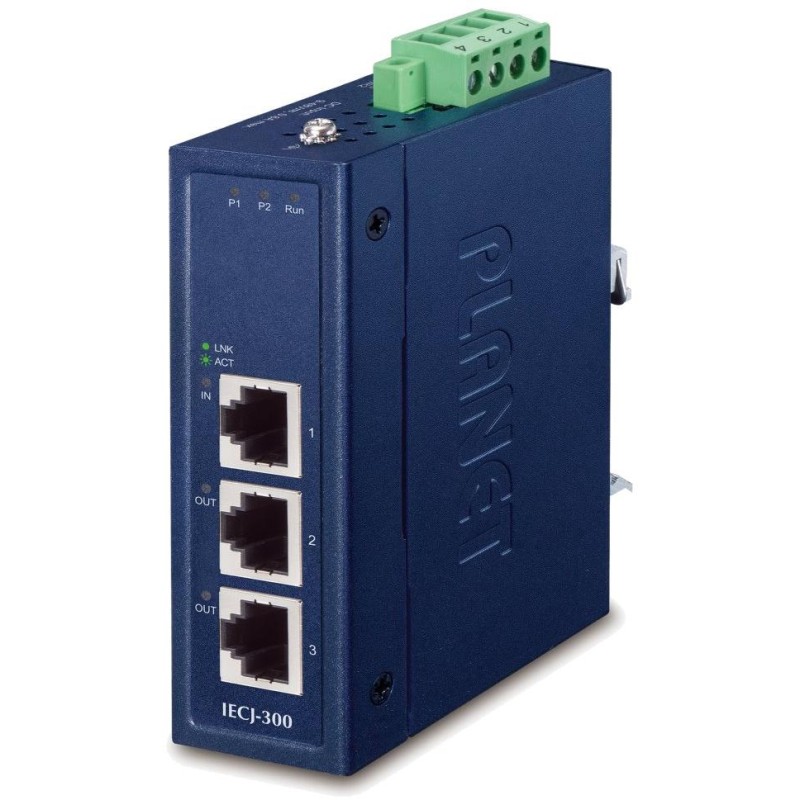

PLANET IECJ-300
Priemyselný EtherCAT „slave node“ (uzol) poskytuje 1× vstupný a 2× výstupný port RJ-45 . Jeho použitím je možné rozšíriť EtherCAT sieť a vytvoriť tak napríklad topológiu v tvare hviezdy. Komunikácia po IP protokole v spojení s protokolom EtherCAT je využívaná v automatizácii a ovládaní zariadenia v reálnom čase. Duálny napájací vstup zvyšuje spoľahlivosť a prevádzkyschopnosť celého systému.
Zariadenia pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi, umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak je vhodný pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie). Inštalácia na stenu (montážny diel je súčasťou) alebo na DIN lištu.
ZÁKLADNÁ ŠPECIFIKÁCIA
Sieťové vlastnosti:
- 3× rozhranie 100BASE-TX, RJ-45, 1× vstup, 2× výstup
- LED indikácia stavu vstupov
- 9–48 V DC vstupné napätie
- EtherCAT Distributed Clock (DC) režim
- Overené testovacím nástrojom EtherCAT
Fyzické vlastnosti:
Porty: 3× RJ-45 100BASE-TX
Podpora EtherCAT: áno
Krytie: IP30, kovová skriňa
Napájanie: duálny, 9–48 V DC externý zdroj (nie je súčasťou balenia), príkon max. 1,44 W
Prevádzková teplota: -40 °C až +75 °C, vlhkosť 5–95 %
Rozmery: 104 × 70 × 33 mm
Priemyselné vlastnosti:
zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné proti vibráciám (IEC-60068-2-6)
zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnosť podľa CE EN-60950
EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení
EMC požiadavky na odolnosť (EMS) :
ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
