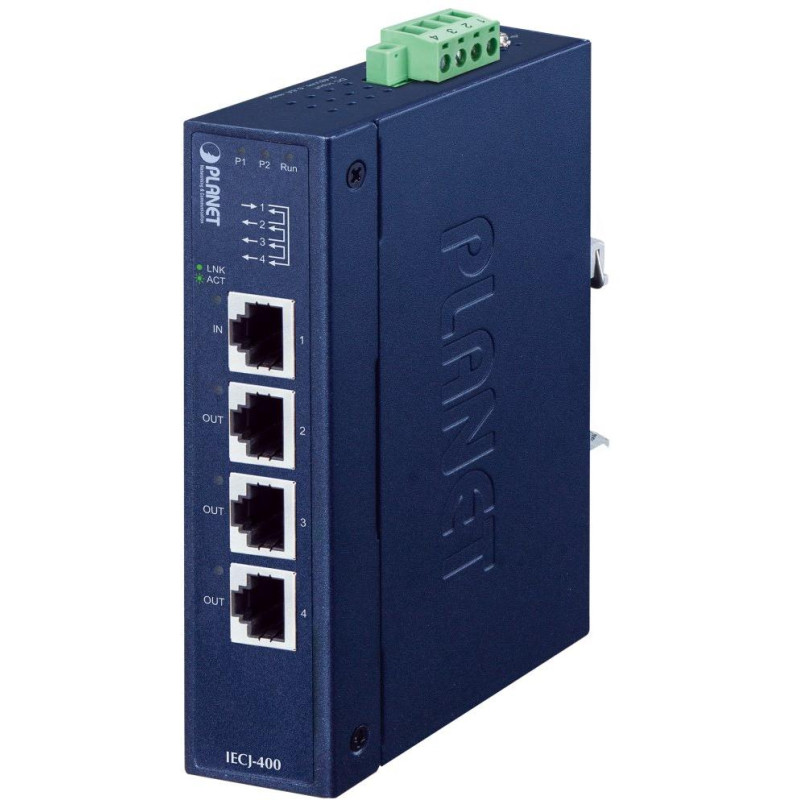

Planet Priemyselný EtherCAT Slave, 4x RJ45

PLANET IECJ-400

Priemyselný EtherCAT „slave node“ (uzol) poskytuje 1× vstupný a 3× výstupný port RJ-45 . Jeho použitím je možné rozšíriť EtherCAT sieť a vytvoriť tak napríklad topológiu v tvare hviezdy.

Zariadenia pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi, umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. DIN lištu.

ZÁKLADNÁ ŠPECIFIKÁCIA

Sieťové vlastnosti:

•

• 4× rozhranie 100BASE-TX, RJ-45, 1× vstup, 3× výstup

• LED indikácia stavu vstupov

• 9–48 V DC vstupné napätie

• EtherCAT Distributed Clock (DC) režim

• Overené testovacím nástrojom EtherCAT


Fyzické vlastnosti:

Porty: 4× RJ-45 100BASE-TX

Podpora EtherCAT: áno

Krytie: IP30, kovová skriňa

Napájanie: duálny (2× 2pin), 9–48 V DC externý zdroj (nie je súčasťou balenia), príkon max. 2,44 W

Prevádzková teplota: -40 °C až +75 °C, vlhkosť 5–95 %

Rozmery: 135 × 87 × 32 mm

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
