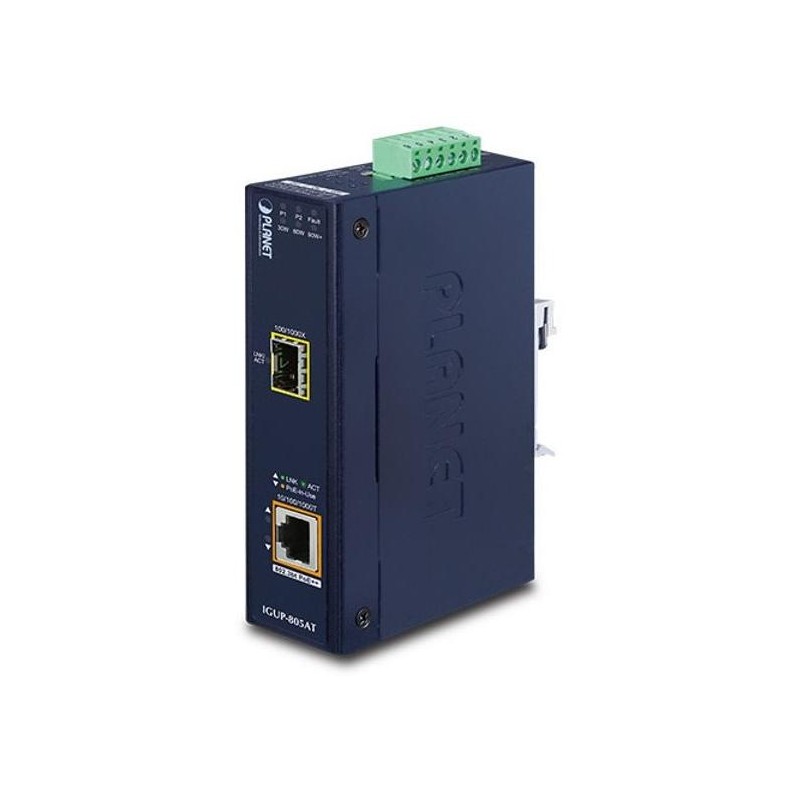

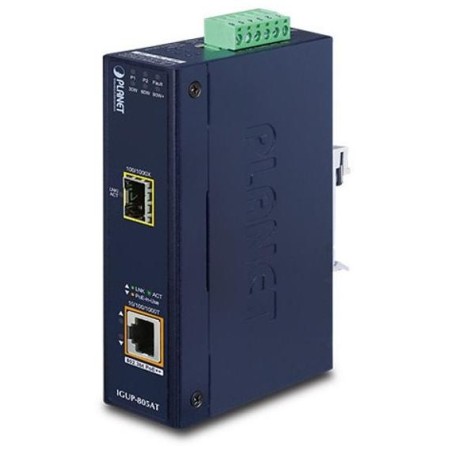

PLANET IGUP-805AT
Konvertor ethernet 10/100/1000Base-T s PoE++ injektorom IEEE 802.3bt na jeden optický port 1000BASE-SX/LX/BX SPF pre inštaláciu do priemyselného prostredia.
Možnosť redundantného napájania v rozsahu 12-56 V DC, krytie IP30 , hliníková skriňa, rozšírená pracovná teplota -40 až 75 °C .
ESD ochrana do 6 kV DC. Montáž na DIN lištu alebo priamo na stenu.
Zariadenia pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Konvertor sa ľahko inštaluje na štandardnú DIN lištu alebo priamo na stenu a umožňuje nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak je vhodný pre inštalácie do vonkajšej skrine s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie typu FTTx).
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Porty: 1 x RJ-45 10/100/1000Base-T, 1 x SFP 1000BASE-SX/LX/BX
Podpora prenosu: Frame 9K
Prevedenie: DIN lišta, na stenu
Podpora OAM: nie
Napájanie: zdroj 12-56V DC, celkový príkon do 7,2 W (až 104,8 W pri maximálnej PoE záťaži, zdroj nie je súčasťou balenia)
Ochrana: ESD do 6 KV DC, ochrana proti prepólovaniu
Prevádzková teplota: -40 až 75 °C
Rozmery: 135 x 87 x 32 mm
Hmotnosť: 484 g
Možno inštalovať do šasi: nie
POE funkcie:
Celkový napájací výkon: IEEE 802.3bt
Počet injektorov: 1 x až 90 W (legacy mód [PoH] až 95 W, force mód 60 W)
Typ napájania: End-span, Mid-span
Pokročilé funkcie:
automatická detekcia napájaného zariadenia
Priemyselné vlastnosti:
zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné proti vibráciám (IEC-60068-2-6)
zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnosť podľa CE EN-60950
EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení
EMC požiadavky na odolnosť (EMS) :
ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
/>
Montáž na DIN lištu :
Montáž na stenu pomocou dodaného rámu :
