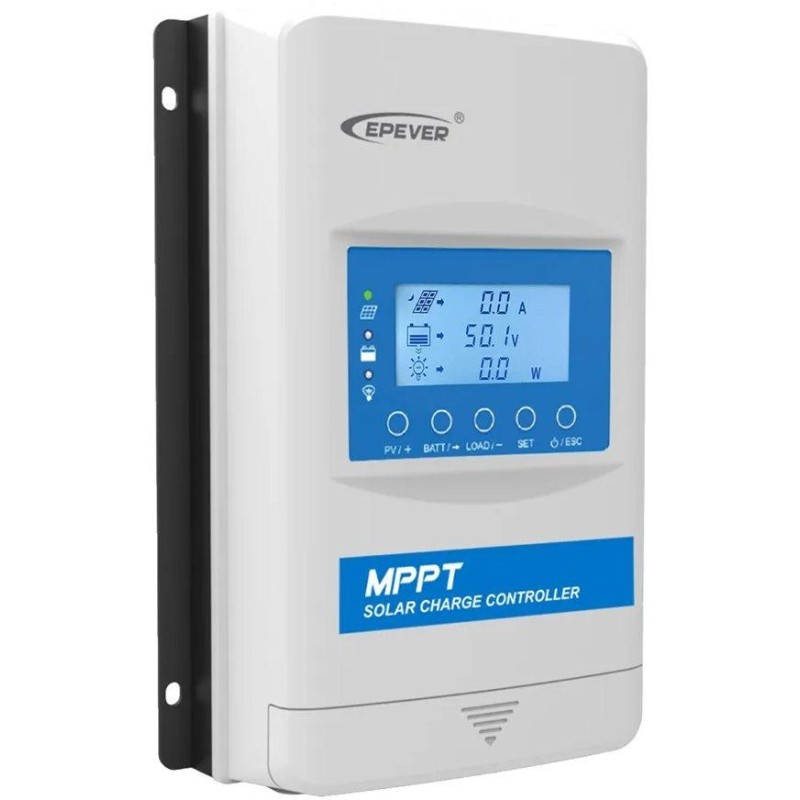

EPEVER XTRA4210N G3 BLE solárny MPPT regulátor 12/24 V, XDS2, 40A, vstup 100V

EPEVER XTRA4210N G3 BLE

Nová generácia MPPT regulátorov série XTRA-N G3 BLE so vstavaným Bluetooth je ideálna pre ostrovné systémy s napätím panelov až 100 V a maximálnym nabíjacím výkonom 40 A. Batéria 12/24 V , FVE max 520/1040 Wp .

Tento solárny regulátor je vhodný pre veľkú škálu ostrovných aplikácií, ako sú chaty, domy a pod. Vhodný je aj na použitie vo vozidlách a to vďaka možnosti uzemnenia na mínus pól.

Priamo v MPPT regulátore je integrovaný multifunkčný displej pre ľahký monitoring systému a prípadné nastavenie prevádzkových parametrov vr. kontrolných LED diód.

Vstavané Bluetooth pripojenie umožňuje monitoring a nastavenie regulátora bez potreby ďalších komponentov.

Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie / zvýšiť prúd a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými a lítium-iónovými batériami.

Solárny regulátor je vybavený najnovšou technológiou MPPT (Maximum PowerPoint Tracking) – sledovanie bodu maximálneho výkonu s prepracovaným algoritmom sledovania, kedy solárny modul pracuje pri ideálnom napätí, ktoré solárny modul môže produkovať pri čo najvyššom dostupnom výkone. Pri porovnaní s klasickým regulátorom PWM technológia MPPT zvyšuje účinnosť nabíjania o cca 30 %.

Maximálny nabíjací výkon do batérie tohto modelu je 40 A čo zodpovedá výkonu panelu 520 Wp pokiaľ máte 12V batériu, alebo 1040 Wp ak máte 24V batériu. V prípade že bude panel dávať vyšší výkon, potom ho regulátor iba obmedzí na svoj nominálny max. výkon. Výkon FV panelov nesmie byť vyšší ako 1,5 násobku nominálneho výkonu regulátora!

Solárne panely môžete prepájať do série, ich výstupné napätie na prázdno označované ako Voc však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 100 V – prekročenie tejto hodnoty regulátor trvalo poškodí (tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panela. prekračovala 90 V)

Nastavenie parametrov regulátora (hlavne sa jedná o typ používanej batérie) sa vykonáva pomocou vstavaného LCD prevedenia XDS2, alebo externého displeja MT52 (nie je súčasťou regulátora), prípadne cez vstavané Bluetooth.

Základné vlastnosti:

•

• Vysoko kvalitné komponenty ST alebo IR s nízkou poruchovosťou

• Pokročilá technológia MPPT a ultra vysoká rýchlosť trackingu, účinnosť až 99,5 %

• Maximálna účinnosť DC/DC až 98,6 %; účinnosť pri plnom zaťažení je 96,5 %

• Pokročilý riadiaci algoritmus MPPT

• Presné rozpoznanie a sledovanie bodu maximálneho výkonu vo viacerých špičkách

• Širšie prevádzkové napätie MPP (maximálny bod výkonu) pre optimalizáciu využitia FV

• Podpora viacerých typov batérií vrátane lítiových

• Nastavenie parametrov napätia batérie na displeji

• Kompenzácia teploty batérie

• Automatické zníženie nabíjacieho výkonu pri prehriatí

• Vstavané Bluetooth

• Nastavenie parametrov pomocou PC softvéru, aplikácie, alebo displeja

• Funkcia konštantného napäťového výstupu

• Komplexná elektronická ochrana

• Pracovné režimy pre viac záťaží

• Prachotesné a vodotesné prevedenie s krytím IP33

• Nízka vlastná spotreba (menej ako 10 mA)


Prehľad ochrán:

•

• FV – skrat, nadprúd, obrátená polarita

• Batéria – obrátená polarita, prepätie, prehriatie, nadmerné vybitie, nízka teplota lítiovej batérie

• Skrat záťaže

• Preťaženie záťaže

• Prehriatie regulátora


ZÁKLADNÁ ŠPECIFIKÁCIA

Menovité systémové napätie: DC 12/24 V

Rozsah vstupného napätia batérie: 8–31 V

Typ batérie: olovený, lítium-iónový

Menovitý nabíjací prúd: 40 A

Max. napätie FV otvoreného obvodu: 100 V (92 V pri teplote cca 25 °C)

Účinnosť MPPT: ≥ 99,5 %

Účinnosť prevodu: max. 98,6 %

Stupeň krytia: IP33

Pracovné teploty: -25 až 50 ° C, max. vlhkosť ≤ 95 %

Rozmery: 255 × 185 × 67,8 mm

Hmotnosť: 1,72 kg
