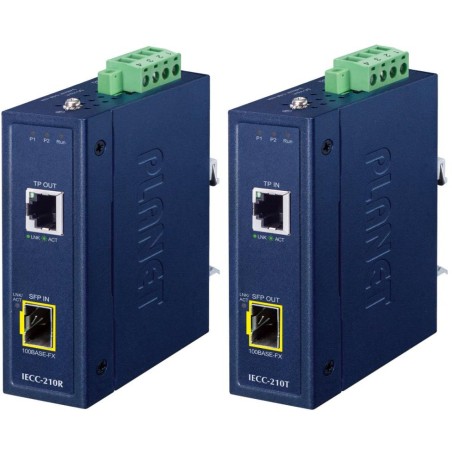

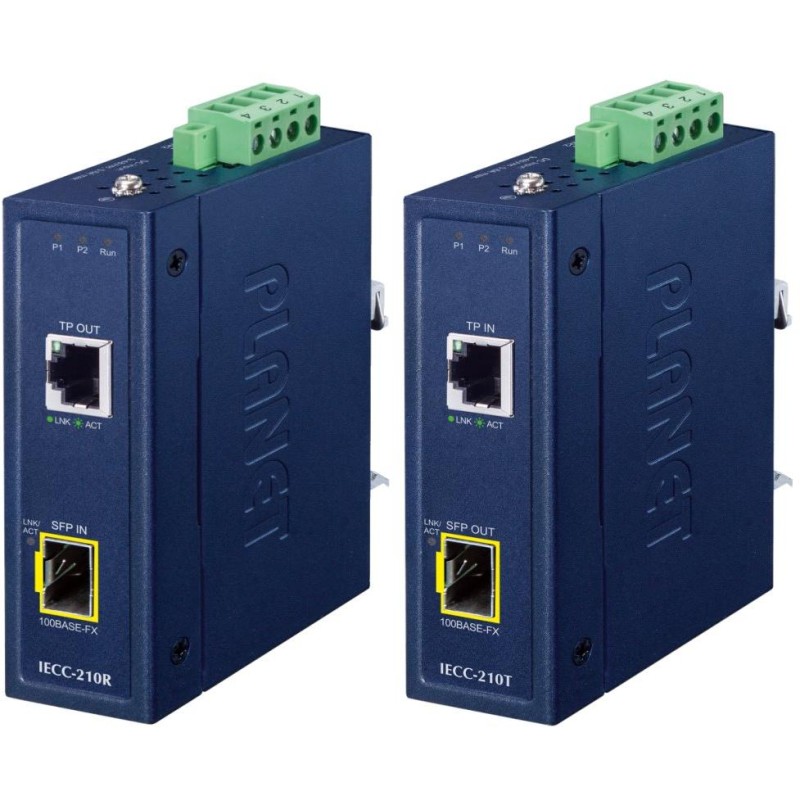

Planet Priemyselný EtherCAT konvertor RJ45/SFP, kit TX+RX

PLANET IECC-210-KIT

Súprava priemyselných konvertorov IECC-210T a IECC-210R umožňuje predĺžiť komunikačnú vzdialenosť v rámci EtherCAT siete až na 60 km. IECC-210T slúži ako konvertor z metalického vedenia na optické vlákno, zatiaľ čo IECC-210R prevádza signál z optického vlákna na metalické vedenie. Komunikácia po IP protokole v spojení s protokolom EtherCAT je využívaná v automatizácii a ovládaní zariadenia v reálnom čase. Duálny napájací vstup zvyšuje spoľahlivosť a prevádzkyschopnosť celého systému.

Zariadenia pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi, umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak je vhodný pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie). Inštalácia na stenu (montážny diel je súčasťou) alebo na DIN lištu.

ZÁKLADNÁ ŠPECIFIKÁCIA

Obsah sady:

•

• 1× IECC-210T vysielač (TX)

• 1× IECC-210R prijímač (RX)

• 2× sada pre montáž na stenu

• 2× záslepka SFP slotu

• 2× záslepka RJ-45 portu


Sieťové vlastnosti:

•

• 1× rozhranie 100BASE-TX RJ-45

• 1× rozhranie 100BASE-FX SFP

• LED indikácia stavu vstupov

• 9–48 V DC vstupné napätie

• EtherCAT Distributed Clock (DC) režim

• Overené testovacím nástrojom EtherCAT


Fyzické vlastnosti:

Porty: 1× RJ-45 100BASE-TX, 1× 100BASE-FX SFP

Podpora EtherCAT: áno

Krytie: IP30, kovová skriňa

Napájanie: duálny (2× 2pin), 9–48 V DC externý zdroj (nie je súčasťou balenia), príkon max. 1,92 W

Prevádzková teplota: –40 °C až +75 °C, vlhkosť 5–95 %

Rozmery: 104 × 70 × 33 mm

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50 g, dlhodobému 4 g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
