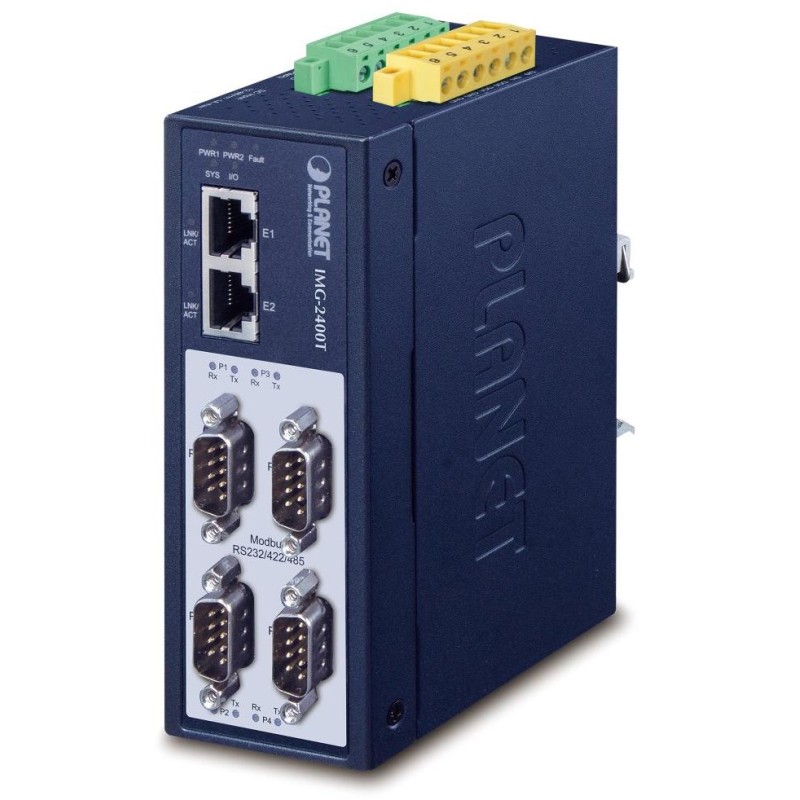

Planet MODBUS priemyselná brána RS-232/422/485 na IP, 4x COM, 100Base-TX, RTU/ACSII, -40 až +75 ° C, 12-48VDC, IP40

PLANET IMG-2400T

Priemyselná brána MODBUS s konverziou 4x RS-485/422/232 (DB9) na TCP/IP protokol. Typ sériovej komunikácie je voliteľný RTU/ASCII, master/slave, DI/DO rozhranie (2x vstup, 2x výstup).

Redundantné napájanie v rozsahu DC 12-48 V , krytie IP40 , montáž na DIN lištu alebo stenu, kovová skriňa, pracovná teplota -40 až +75 °C .

Prenos sériovej komunikácie po IP protokole je obzvlášť využívaný pre zber dát, riadiace automaty, SCADA/HMI systémy a ovládanie kamerových systémov . Rovnako je náhradou fyzickej konverzie sériového protokolu do iného prenosového média. Prakticky neobmedzene predlžuje dosah sériovej komunikácie.

Zariadenia pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi, umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak je vhodný pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

ZÁKLADNÁ ŠPECIFIKÁCIA

Sieťové vlastnosti:

•

• 4 x sériový konektor DB9 (RS-485 / RS-422 / RS-232)

• 2 x RJ-45, IEEE 802.3, IEEE 802.3u, 10/100Base-TX

• Web, Telnet, VCOM Utility manažment, SNMP v1/v2c, SNMP Trap a UNI-NMS správa

• Utilita pre automatické vyhľadanie - Planet Smart Discovery

• LED indikátory pre diagnostiku prevádzky

• Parita: párna, nepárna, žiadna, medzera, značka

• Prenosová rýchlosť: 50 b/s - 921 kb/s

• Podpora protokolov: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS

• Pre mastera až 32 slave TCP spojenia, pre slave až 32 TCP spojenia

• DI/DO rozhranie (2x vstup, 2x výstup)


Pracovné režimy:

•

• RTU Master

• RTU Slave

• ASCII Master

• ASCII Slave


Zapojenie signálov

•

• RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

• RS422: Tx+, Tx-, Rx+, Rx-, GND

• RS485 (4 vodiče): Tx+, Tx-, Rx+, Rx-, GND

• RS485 (2 vodiče): Dáta A (+), Dáta B (-), GND


Fyzické vlastnosti:

Porty: 2 x RJ-45 LAN 10/100 Base-TX, 4 x COM (typ DB-9) sériový port (RS-232/422/485)

Podpora MODBUS: áno

Krytie: IP40, celokovová skriňa

Napájanie: DC 12-48 V externý zdroj, redundantné napájanie, príkon do 6,5 W (zdroj nie je súčasťou balenia)

Ochrana: prepäťová ochrana do 2 kV, ESD do 6 kV

Ochrana sériovej linky: Izolačná ochrana 2 kV, prepäťová ochrana 1 kV (level 2), 15 kV ESD ochrana

Prevádzková teplota: -40 až +75 °C, vlhkosť do 95 %

Rozmery: 135 x 87 x 50 mm

Hmotnosť: 625 g

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetick kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
