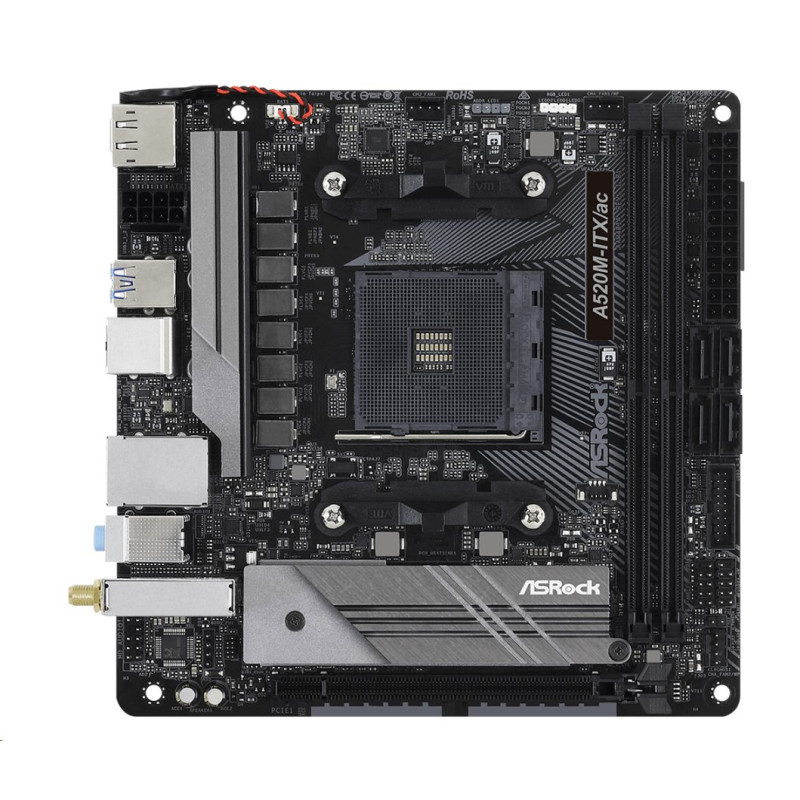

ASRock A520M-ITX/ac
Mini-ITX základní deska pro AMD AM4, Ryzen 3000/4000G/5000, DDR4 až 4733+ OC, Ultra M.2 Gen3x4, HDMI, DisplayPort, Wi-Fi ac, Bluetooth 4.2 a Realtek Gigabit LAN
ASRock A520M-ITX/ac je základní deska formátu Mini-ITX pro platformu AMD AM4. Podporuje procesory AMD Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 a 5000 G-Series Desktop Processors podle oficiálního seznamu podpory procesorů ASRock. Deska nabízí podporu DDR4 pamětí až 4733+ OC, jeden slot PCIe 3.0 x16, jeden Ultra M.2 slot s režimy PCIe Gen3x4 a SATA3 a čtyři SATA3 konektory.
Výbava desky zahrnuje grafické výstupy HDMI a DisplayPort 1.4, přičemž HDMI 2.1 podporuje až 4K × 2K při 60 Hz a DisplayPort 1.4 až 5K při 120 Hz podle oficiální specifikace ASRock. Součástí je Realtek ALC887/897 7.1 CH HD Audio, Realtek Gigabit LAN, 802.11ac Wi-Fi s podporou 2,4GHz / 5GHz pásem a Bluetooth 4.2. ASRock dále uvádí 8 Power Phase Design, Premium 60A Power Choke, Polychrome RGB, High Density Glass Fabric PCB, Sapphire Black PCB, Full Spike Protection a Live Update & APP Shop.
Kategorie
Specifikace
Model
ASRock A520M-ITX/ac
Barva / edice
Sapphire Black PCB
Typ produktu
Základní deska / AMD AM4 Mini-ITX motherboard
Platforma a procesory
AMD AM4 Socket pro Ryzen 3000 / 3000 G-Series / 4000 G-Series / 5000 / 5000 G-Series
AMD AM4 Socket
Podpora AMD Ryzen™ 3000 Desktop Processors
Podpora AMD Ryzen™ 3000 G-Series Desktop Processors
Podpora AMD Ryzen™ 4000 G-Series Desktop Processors
Podpora AMD Ryzen™ 5000 Desktop Processors
Podpora AMD Ryzen™ 5000 G-Series Desktop Processors
ASRock uvádí, že je nutné ověřit detaily v CPU support listu
Dostupnost funkcí závisí na použitém procesoru, BIOSu a konfiguraci systému
Napájecí design
8 Power Phase Design
Paměť
DDR4 až 4733+ OC podle použitého procesoru
Podpora DDR4 pamětí
Ryzen series CPUs Vermeer: DDR4 4600+ OC až DDR4 2133 podle oficiálního výpisu ASRock
Ryzen series CPUs Matisse: DDR4 4600+ OC až DDR4 2133 podle oficiálního výpisu ASRock
Ryzen series APUs Cezanne: DDR4 4733+ OC až DDR4 2133 podle oficiálního výpisu ASRock
Ryzen series APUs Renoir: DDR4 4733+ OC až DDR4 2133 podle oficiálního výpisu ASRock
Podpora ECC a non-ECC un-buffered memory podle oficiálního výpisu ASRock
Podpora Extreme Memory Profile, XMP
U Ryzen Series APUs Cezanne a Renoir je ECC podporováno pouze s PRO procesory podle poznámky ASRock
Podporované rychlosti a konfigurace pamětí se mohou lišit podle procesoru, BIOSu, paměťového kitu a QVL seznamu ASRock
Grafika a obrazové výstupy
HDMI 2.1 a DisplayPort 1.4
Dual graphics output: HDMI a DisplayPort 1.4 podle oficiální specifikace ASRock
Integrovaná AMD Radeon™ Vega Series Graphics v Ryzen Series APU podle oficiální specifikace
Sdílená paměť defaultně 2 GB
Maximální sdílená paměť až 16 GB
HDMI 2.1: maximální rozlišení až 4K × 2K, 4096 × 2160 při 60 Hz
DisplayPort 1.4: maximální rozlišení až 5K, 5120 × 2880 při 120 Hz
HDMI 2.1 podporuje Auto Lip Sync, Deep Color 12bpc, xvYCC a HBR při použití kompatibilního HDMI monitoru
HDMI 2.1 a DisplayPort 1.4 podporují HDCP 2.3
HDMI 2.1 a DisplayPort 1.4 podporují 4K Ultra HD playback
Skutečná podpora se může lišit podle použitého procesoru
Rozšiřující sloty
1× PCIe 3.0 x16
1× PCIe 3.0 x16 slot
AMD Ryzen series CPUs Matisse podporují PCIe riser cards pro rozšíření x8/x8 slotů podle poznámky ASRock
Skutečný režim a kompatibilita rozšiřujících karet závisí na použitém procesoru, BIOSu, konfiguraci systému a konkrétní kartě
Úložiště
4× SATA3 a 1× Ultra M.2 Gen3x4 & SATA3
4× SATA3 6,0 Gb/s konektory
Podpora RAID 0, RAID 1 a RAID 10 pro SATA zařízení
Podpora NCQ, AHCI a Hot Plug
1× Ultra M.2 Socket, M2_1
M.2 slot podporuje M Key typ 2280
Podpora M.2 SATA3 6,0 Gb/s modulu
Podpora M.2 PCI Express modulu až Gen3 x4, 32 Gb/s
Podpora NVMe SSD jako boot disků
NVMe SSD není podporováno s AMD Athlon™ 3000G Processors podle poznámky ASRock
Podpora ASRock U.2 Kit podle oficiální specifikace
Síťová konektivita
Realtek Gigabit LAN, 802.11ac Wi-Fi a Bluetooth 4.2
Realtek Gigabit LAN podle oficiálního přehledu ASRock
802.11ac Wi-Fi + BT 4.2 podle oficiálního přehledu ASRock
Dual Band 802.11ac Wi-Fi modul s podporou 2,4GHz / 5GHz Wi-Fi podle oficiálního popisu ASRock
Wi-Fi modul podporuje bezdrátové sítě a Bluetooth podle oficiálního popisu ASRock
2× Antenna Ports na zadním panelu
Skutečná síťová propustnost závisí na routeru, signálu, ovladačích, operačním systému a konfiguraci sítě
USB konektivita
6× USB 3.2 Gen1 včetně zadního Type-C a 2× USB 2.0 vzadu
Celkem 6× USB 3.2 Gen1 podle oficiálního přehledu ASRock
2× USB 3.2 Gen1 přes přední header
3× USB 3.2 Gen1 Type-A na zadním panelu
1× USB 3.2 Gen1 Type-C na zadním panelu
2× USB 2.0 porty na zadním panelu
1× USB 2.0 header s podporou 2 USB 2.0 portů
1× USB 3.2 Gen1 header s podporou 2 USB 3.2 Gen1 portů
USB porty a headery podporují ESD Protection podle oficiální specifikace ASRock
Zadní USB 3.2 Gen1 Type-A + Type-C podporují rychlost až 5 Gb/s podle oficiálního popisu ASRock
Audio
Realtek ALC887/897 7.1 CH HD Audio
7.1 CH HD Audio
Realtek ALC887/897 Audio Codec podle oficiálního přehledu ASRock
HD Audio Jacks: Line In / Front Speaker / Microphone
Funkčnost 7.1kanálového zvuku závisí na operačním systému, ovladačích, audio konfiguraci a připojeném audio zařízení
RGB a osvětlení
Polychrome RGB, RGB header a Addressable RGB header
Polychrome RGB podle oficiálního popisu ASRock
Onboard RGB headers a addressable RGB header pro kompatibilní LED zařízení
Addressable RGB LED header podporuje WS2812B addressable RGB LED strip, 5V/Data/GND
Maximální výkon Addressable RGB headeru: 3 A při 5 V
Maximálně 80 LED a délka do 2 metrů podle poznámky ASRock
RGB LED header podporuje standardní 5050 RGB LED strip, 12V/G/R/B
Maximální výkon RGB LED headeru: 3 A při 12 V a délka do 2 metrů podle poznámky ASRock
RGB synchronizace závisí na kompatibilním příslušenství a softwaru ASRock Polychrome RGB
Ventilátory a monitoring
CPU, chassis/water pump fan konektory, teplotní a napěťový monitoring
2× Chassis / Water Pump Fan Connectors, 4pin, Smart Fan Speed Control
CPU Fan Connector podporuje CPU fan s maximálním výkonem 1 A, 12 W podle poznámky ASRock
Chassis / Water Pump fan podporuje water cooler fan s maximálním výkonem 2 A, 24 W podle poznámky ASRock
CHA_FAN1/WP a CHA_FAN2/WP automaticky detekují 3pin nebo 4pin ventilátor podle poznámky ASRock
Temperature Sensing: CPU, Chassis / Water Pump Fans
Fan Tachometer: CPU, Chassis / Water Pump Fans
Quiet Fan: CPU, Chassis / Water Pump Fans
Fan Multi-Speed Control: CPU, Chassis / Water Pump Fans
Voltage monitoring: +12 V, +5 V, +3,3 V, CPU Vcore
Zadní I/O porty
Antény, PS/2, HDMI, DisplayPort, USB, LAN a audio
2× Antenna Ports
1× PS/2 Mouse / Keyboard Port
1× HDMI Port
1× DisplayPort 1.4
2× USB 2.0 Ports
3× USB 3.2 Gen1 Type-A Ports
1× USB 3.2 Gen1 Type-C Port
1× RJ-45 LAN Port s LED, ACT/LINK LED a SPEED LED
HD Audio Jacks: Line In / Front Speaker / Microphone
Přesné rozložení zadního panelu se řídí revizí produktu a manuálem základní desky
Konstrukce a ochrana
Premium 60A Power Choke, Dr.MOS, High Density Glass Fabric PCB, Sapphire Black PCB a Full Spike Protection
Premium 60A Power Choke podle oficiálního popisu ASRock
ASRock uvádí, že Premium 60A Power Choke poskytuje enhanced and improved Vcore voltage
Dr.MOS podle oficiálního popisu ASRock
ASRock uvádí, že Dr.MOS je optimalizované integrated power stage řešení a poskytuje vyšší proud pro každou fázi
High Density Glass Fabric PCB podle oficiálního popisu ASRock
Sapphire Black PCB podle oficiálního popisu ASRock
Full Spike Protection podle oficiálního popisu ASRock
Solid Capacitor design podle oficiální specifikace ASRock
Software a správa
ASRock Live Update & APP Shop
ASRock Live Update & APP Shop podle oficiálního popisu ASRock
ASRock uvádí možnost stahování aplikací a podpůrného softwaru
ASRock uvádí možnost optimalizovat systém a udržovat základní desku aktuální
Dostupnost funkcí závisí na verzi softwaru, operačním systému a aktuální podpoře ASRock
Certifikace a požadavky
FCC, CE, ErP/EuP ready
FCC podle oficiální specifikace ASRock
CE podle oficiální specifikace ASRock
ErP/EuP ready podle oficiální specifikace ASRock
Pro ErP/EuP ready je vyžadován ErP/EuP ready napájecí zdroj podle poznámky ASRock
Formát a rozměry
Mini-ITX, 17,0 × 17,0 cm
Mini-ITX Form Factor
Rozměry: 6,7 × 6,7 palce
Rozměry: 17,0 × 17,0 cm
Při výběru skříně je vhodné ověřit podporu Mini-ITX, prostor pro chlazení, grafickou kartu, vedení kabeláže a umístění M.2 slotu
Využití
kompaktní AM4 sestavy s Wi-Fi, Bluetooth, M.2 SSD a HDMI/DisplayPort výstupy
Vhodné pro kompaktní Mini-ITX AMD AM4 sestavy
Vhodné pro systémy s podporovanými Ryzen procesory
Vhodné pro sestavy vyžadující 802.11ac Wi-Fi a Bluetooth 4.2
Vhodné pro M.2 NVMe nebo SATA M.2 úložiště
Vhodné pro sestavy s HDMI a DisplayPort výstupem při použití kompatibilního APU
Skutečné využití závisí na procesoru, pamětech, skříni, chlazení, úložišti a požadované výbavě systému
Klíčové vlastnosti
AMD AM4 Mini-ITX deska s DDR4 4733+ OC, Ultra M.2, HDMI/DisplayPort, Wi-Fi ac, Bluetooth 4.2, Realtek LAN a Polychrome RGB
ASRock A520M-ITX/ac
AMD AM4 Socket
Podpora Ryzen 3000, 3000 G-Series, 4000 G-Series, 5000 a 5000 G-Series Desktop Processors podle ASRock
Mini-ITX formát 17,0 × 17,0 cm
DDR4 až 4733+ OC podle použitého procesoru
Podpora ECC a non-ECC un-buffered memory podle CPU generace
Podpora XMP memory modules
8 Power Phase Design
Premium 60A Power Choke
Dr.MOS
1× PCIe 3.0 x16
4× SATA3 6,0 Gb/s
1× Ultra M.2 PCIe Gen3x4 & SATA3
Ultra M.2 až 32 Gb/s podle oficiálního popisu ASRock
Podpora NVMe SSD jako boot disků
HDMI 2.1 až 4096 × 2160 při 60 Hz
DisplayPort 1.4 až 5120 × 2880 při 120 Hz
HDCP 2.3 přes HDMI 2.1 a DisplayPort 1.4
Realtek ALC887/897 7.1 CH HD Audio
Realtek Gigabit LAN
802.11ac Wi-Fi
Bluetooth 4.2
2× Antenna Ports
Zadní USB 3.2 Gen1 Type-C
Zadní USB 3.2 Gen1 Type-A
Polychrome RGB
RGB LED header a Addressable RGB LED header
High Density Glass Fabric PCB
Sapphire Black PCB
Full Spike Protection
ASRock Live Update & APP Shop
FCC, CE a ErP/EuP ready
const productImg = document.querySelector('.static-img');
if (productImg) {
productImg.addEventListener('click', () => {
productImg.classList.toggle('zoomed');
});
}
const expandableRows = document.querySelectorAll('.spec-row.expandable');
expandableRows.forEach(row => {
row.addEventListener('click', () => {
row.classList.toggle('open');
});
});
