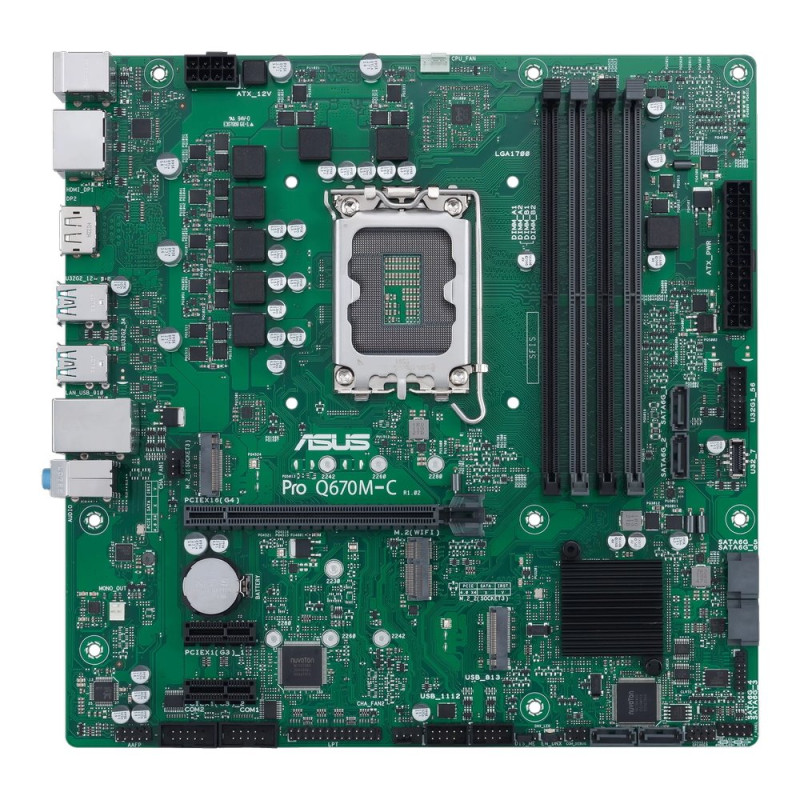

ASUS Pro Q670M-C-CSM
Business micro-ATX základní deska Intel Q670 pro LGA1700, Intel Core 14./13./12. generace, DDR5, PCIe 4.0, Intel vPro a ASUS CSM správu
ASUS Pro Q670M-C-CSM je firemní základní deska formátu micro-ATX postavená na čipsetu Intel® Q670 a socketu Intel® LGA1700. Je určena pro procesory Intel® Core™ 14. a 13. generace, Intel® Core™ 12. generace, Pentium® Gold a Celeron® Processors podle oficiální specifikace. Deska nabízí čtyři DDR5 DIMM sloty s kapacitou až 192 GB, podporu Intel XMP, OptiMem II, hlavní PCIe 4.0/3.0 x16 slot, dva PCIe 3.0 x1 sloty, dva M.2 sloty a 6× SATA 6 Gb/s pro firemní, kancelářské a spravované sestavy.
Pro business nasazení nabízí ASUS Corporate Stable Model, ASUS Control Center Express, podporu Intel vPro, TPM IC onboard, ASUS Boot Defender, Self-Recovering BIOS, Event Log, Commercial BIOS Kit, Q-LED diagnostiku, COM debug header, moisture-resistant coating, 24/7 reliability a prvky pro jednodušší servis. Konektivita zahrnuje Intel® 1Gb Ethernet s ASUS LANGuard, M.2 Key E slot pro volitelný Wi-Fi modul, USB 3.2 Gen 2 porty, přední USB 3.2 Gen 1 Type-C konektor, 2× DisplayPort, HDMI, Realtek 7.1 audio, PS/2 porty, interní COM konektory a LPT header pro prostředí vyžadující správu, stabilitu a podporu starších periferií.
Kategorie
Specifikace
Model
ASUS Pro Q670M-C-CSM
Produktová řada
PRO
Typ produktu
Základní deska / business micro-ATX motherboard
Platforma a procesory
Intel® Socket LGA1700
Podpora Intel® Core™ 14. generace podle produktové stránky ASUS
Podpora Intel® Core™ 13. generace podle oficiální specifikace
Podpora Intel® Core™ 12. generace podle oficiální specifikace
Podpora Pentium® Gold a Celeron® Processors podle oficiální specifikace
Podpora Intel® Turbo Boost Technology 2.0
Podpora Intel® Turbo Boost Max Technology 3.0 podle typu CPU
Aktuální kompatibilita procesorů se řídí ASUS CPU Support listem
Grafické výstupy jsou funkční podle použitého procesoru a jeho grafické podpory
Platforma Intel Q670 / LGA1700 je určena pro business PC, spravované pracovní stanice, kancelářské sestavy a Intel vPro prostředí
Čipset
Intel® Q670 Chipset
Paměť
4× DIMM, maximálně 192 GB DDR5
Podpora DDR5 5600 / 5400 / 5200 / 5000 / 4800 memory modules podle oficiální specifikace
Dual Channel Memory Architecture
Podpora Intel® Extreme Memory Profile, XMP
Podpora ECC Un-buffered DIMM memory modules v non-ECC režimu podle oficiální specifikace
Podpora non-ECC Un-buffered DIMM memory modules
ASUS OptiMem II
Podporované rychlosti, datové přenosy a počet modulů se liší podle CPU a konfigurace pamětí
Reálná kompatibilita se řídí použitým procesorem, paměťovými moduly, BIOSem a ASUS QVL seznamem
Grafické výstupy
2× DisplayPort a 1× HDMI
2× DisplayPort
DisplayPort podporuje maximálně 4K při 60 Hz dle DisplayPort 1.4
1× HDMI® port
HDMI podporuje 4K při 60 Hz dle HDMI 2.1 podle oficiální specifikace
Grafické specifikace se mohou lišit podle typu CPU
VGA rozlišení závisí na použitém procesoru nebo grafické kartě
Obrazové výstupy vyžadují procesor s integrovanou grafikou nebo samostatnou grafickou kartu podle konfigurace systému
Rozšiřující sloty
1× PCIe 4.0/3.0 x16 a 2× PCIe 3.0 x1
Intel® Core™ Processors 14. / 13. / 12. generace: 1× PCIe 4.0/3.0 x16 slot
Intel® Q670 Chipset: 2× PCIe 3.0 x1 sloty
PCIe bifurcation nastavení je nutné ověřit v support tabulce ASUS podle oficiální poznámky
Rozšiřující sloty umožňují osazení grafické karty, přídavných řadičů, servisních karet nebo dalších periferií
Skutečný režim linek závisí na použitém CPU, osazených kartách, BIOSu a celkové konfiguraci systému
Úložiště
2× M.2 slot a 6× SATA 6 Gb/s
Celkem podpora 2× M.2 slotů a 6× SATA 6 Gb/s portů
Intel® Core™ Processors 14. / 13. / 12. generace: M.2_1, Key M, typ 2242/2260/2280, PCIe 4.0 x4 mode
Intel® Q670 Chipset: M.2_2, Key M, typ 2242/2260/2280, PCIe 4.0 x4 mode
6× SATA 6 Gb/s porty
Intel® Rapid Storage Technology podporuje NVMe RAID 0 / 1 / 5
Intel® Rapid Storage Technology podporuje SATA RAID 0 / 1 / 5 / 10
Intel® Rapid Storage Technology podporuje Intel® Optane Memory H Series na PCH attached M.2 slotech podle oficiální specifikace
Kompatibilita SSD, délek M.2 modulů a RAID režimů se řídí použitým CPU, BIOSem, ovladači a ASUS QVL seznamem
Síťová konektivita
Intel® 1Gb Ethernet
1× Intel® 1Gb Ethernet
ASUS LANGuard
Kabelová síťová konektivita je vhodná pro firemní PC, spravované sestavy, kancelářské prostředí a stabilní LAN připojení
Skutečná rychlost závisí na síťové infrastruktuře, switchi, routeru, kabeláži a nastavení systému
Bezdrátová konektivita
M.2 Key E slot pro volitelný Wi-Fi modul
M.2 slot, Key E, s podporou CNVi a PCIe podle produktové stránky ASUS
Wi-Fi modul se prodává samostatně podle oficiální specifikace
Bezdrátová konektivita závisí na osazeném kompatibilním modulu, ovladačích, anténách a operačním systému
Externí produktové záznamy uvádějí, že deska nemá integrované Wi-Fi jako standardní výbavu
USB konektivita
Zadní USB 3.2 Gen 2 a přední USB 3.2 Gen 1 Type-C
Zadní USB: celkem 6 portů
4× USB 3.2 Gen 2 Type-A porty
2× USB 2.0 Type-A porty
Přední USB: celkem až 7 portů
1× USB 3.2 Gen 1 front panel connector s podporou USB Type-C®
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
Skutečná rychlost USB závisí na zařízení, kabelu, operačním systému, ovladačích a konfiguraci
Audio
Realtek 7.1 Surround Sound High Definition Audio
Realtek 7.1 Surround Sound High Definition Audio CODEC
Podpora Jack-detection
Podpora Front Panel Jack-retasking
Podpora až 24-bit / 192 kHz playback
3× audio jack na zadním panelu
Front Panel Audio header podle business výbavy
Mono-out header podle produktové stránky ASUS
Pro 7.1 Surround Sound audio výstup je vyžadována skříň s HD audio modulem na předním panelu
Napájení
24pin ATX a 8pin +12V CPU napájení
1× 24pin Main Power connector
1× 8pin CPU Power connector podle produktových záznamů a manuálové výbavy
Overcurrent Protection podle business výbavy ASUS
Stabilita sestavy závisí na použitém procesoru, BIOSu, chlazení, napájecím zdroji a celkové konfiguraci
Chlazení
CPU Fan a Chassis Fan konektory
1× CPU Fan header podle produktových záznamů / manuálové výbavy
2× Chassis Fan headers podle produktových záznamů / manuálové výbavy
Chladicí výbava je vhodná pro business sestavy, kancelářské počítače a stabilní 24/7 provoz
Skutečná účinnost chlazení závisí na skříni, proudění vzduchu, CPU chladiči a provozním prostředí
Business a CSM funkce
ASUS CSM Program, ASUS Control Center Express, Boot Defender a Self-Recovering BIOS
ASUS Corporate Stable Model, CSM
ASUS Control Center Express, ACCE
ASUS Boot Defender s NIST SP 800-193 compliance podle produktové stránky ASUS
ASUS Self-Recovering BIOS
ASUS Event Log
ASUS Commercial BIOS Kit
Moisture-resistant coating
24/7 reliability
Enhanced system security podle produktové stránky ASUS
Funkce jsou zaměřené na stabilní dodávky, bezpečnost, vzdálenou správu, fleet management, údržbu a firemní nasazení
Bezpečnost a správa
TPM IC onboard, Intel vPro, WOL/PXE a ASUS ACCE
TPM IC onboard podle produktové stránky ASUS
Intel® vPro support podle produktové stránky ASUS
ASUS Control Center Express pro IT monitoring a management
WOL by PME podle business výbavy
PXE podle business výbavy
Intel ME jumper podle produktové stránky ASUS
Self-Recovering BIOS a Event Log usnadňují obnovu a sledování stavu systému v podnikové infrastruktuře
Diagnostika a servis
Q-LED diagnostic display a COM debug header
Q-LED diagnostic display podle produktové stránky ASUS
COM debug header podle produktové stránky ASUS
2× COM headers podle produktové stránky ASUS
LPT header podle produktové stránky ASUS
Q-LED a COM debug header usnadňují stavbu, servis a troubleshooting firemních sestav
Design je zaměřený na lepší serviceability v podnikových a servisních instalacích
Zadní I/O porty
USB 3.2 Gen 2, USB 2.0, 2× DisplayPort, HDMI, PS/2, LAN a audio
4× USB 3.2 Gen 2 Type-A porty
2× USB 2.0 Type-A porty
2× DisplayPort
1× HDMI port
1× Intel 1Gb Ethernet port
1× PS/2 keyboard port
1× PS/2 mouse port
3× audio jack
Přesné rozložení zadních portů se může lišit podle regionální revize produktu
Interní konektory
Napájení, 2× M.2 Key M, M.2 Key E, SATA, USB-C, COM, LPT, debug a systémové konektory
1× 24pin Main Power connector
1× 8pin CPU Power connector
2× M.2 sloty, Key M
1× M.2 slot, Key E, pro volitelný Wi-Fi modul
6× SATA 6 Gb/s porty
1× USB 3.2 Gen 1 front panel connector s podporou USB Type-C®
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
1× CPU Fan header
2× Chassis Fan headers
2× COM headers
1× COM debug header
1× LPT header
1× Mono-out header
1× Speaker header
1× Front Panel Audio header
1× System Panel header
Přesné zapojení se řídí manuálem k základní desce a revizí produktu
BIOS a management
Self-Recovering BIOS, Event Log a Commercial BIOS Kit
ASUS Self-Recovering BIOS
ASUS Event Log
ASUS Commercial BIOS Kit
ASUS Control Center Express
ASUS Boot Defender
Aktualizace BIOSu a dostupnost funkcí se mohou lišit podle revize, regionu, CPU a verze softwaru
Pro plnou kompatibilitu CPU, pamětí, úložiště, správy a bezpečnostních funkcí je vhodné používat aktuální BIOS a ovladače ASUS
Software
ASUS Control Center Express
ASUS Control Center Express, ACCE
Integrovaný IT monitoring a management software podle produktové stránky ASUS
CSM program zahrnuje IT software pro business základní desky podle produktové stránky ASUS
Dostupnost funkcí se může lišit podle operačního systému, BIOSu, ovladačů a verze softwaru
Operační systém
Windows 10 / Windows 11 64-bit podle produktových záznamů a podpory platformy
Dostupnost operačního systému a plných funkcí závisí na použitém procesoru, BIOSu, ovladačích a konfiguraci
Pro aktuální podporu OS je vhodné ověřit ASUS support stránku a CPU support list
Business funkce, správa a zabezpečení mohou vyžadovat aktuální BIOS, ovladače a kompatibilní verzi operačního systému
Formát
micro-ATX, 24,4 × 24,4 cm
micro-ATX form factor
Rozměry podle externích produktových záznamů a obvyklého micro-ATX formátu: 24,4 × 24,4 cm
Vhodné pro business, kancelářské, servisní a spravované sestavy ve skříních s podporou micro-ATX
Při výběru skříně je vhodné ověřit podporu micro-ATX formátu, prostor pro grafickou kartu, vedení kabeláže a dostupnost potřebných čelních USB konektorů
Klíčové vlastnosti
Intel Q670 business micro-ATX deska s LGA1700, DDR5 až 192 GB, PCIe 4.0, 2× M.2, 6× SATA, Intel vPro, TPM a ASUS CSM správou
Intel® Socket LGA1700
Podpora Intel® Core™ 14. / 13. / 12. generace, Pentium® Gold a Celeron® Processors podle oficiální specifikace
Intel® Q670 Chipset
micro-ATX formát
Intel® vPro support podle produktové stránky ASUS
4× DDR5 DIMM až 192 GB
DDR5 5600 / 5400 / 5200 / 5000 / 4800 podle oficiální specifikace
Intel® XMP a ASUS OptiMem II
1× PCIe 4.0/3.0 x16 slot
2× PCIe 3.0 x1 sloty
2× M.2 sloty PCIe 4.0 x4
6× SATA 6 Gb/s
Intel® Rapid Storage Technology pro NVMe RAID 0/1/5 a SATA RAID 0/1/5/10
Intel® 1Gb Ethernet s ASUS LANGuard
M.2 Key E slot pro volitelný Wi-Fi modul
4× zadní USB 3.2 Gen 2 Type-A
Přední USB 3.2 Gen 1 Type-C connector
2× DisplayPort a 1× HDMI
Realtek 7.1 Surround Sound High Definition Audio
TPM IC onboard
ASUS Corporate Stable Model, ASUS Control Center Express, ASUS Boot Defender, Self-Recovering BIOS, Event Log a Commercial BIOS Kit
Q-LED diagnostic display, COM debug header, 2× COM headers a LPT header
Moisture-resistant coating, 24/7 reliability a business zaměření
const productImg = document.querySelector('.static-img');
if (productImg) {
productImg.addEventListener('click', () => {
productImg.classList.toggle('zoomed');
});
}
const expandableRows = document.querySelectorAll('.spec-row.expandable');
expandableRows.forEach(row => {
row.addEventListener('click', () => {
row.classList.toggle('open');
});
});
