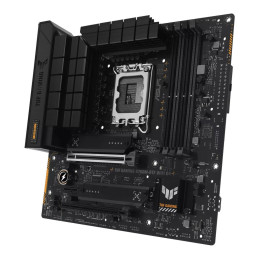

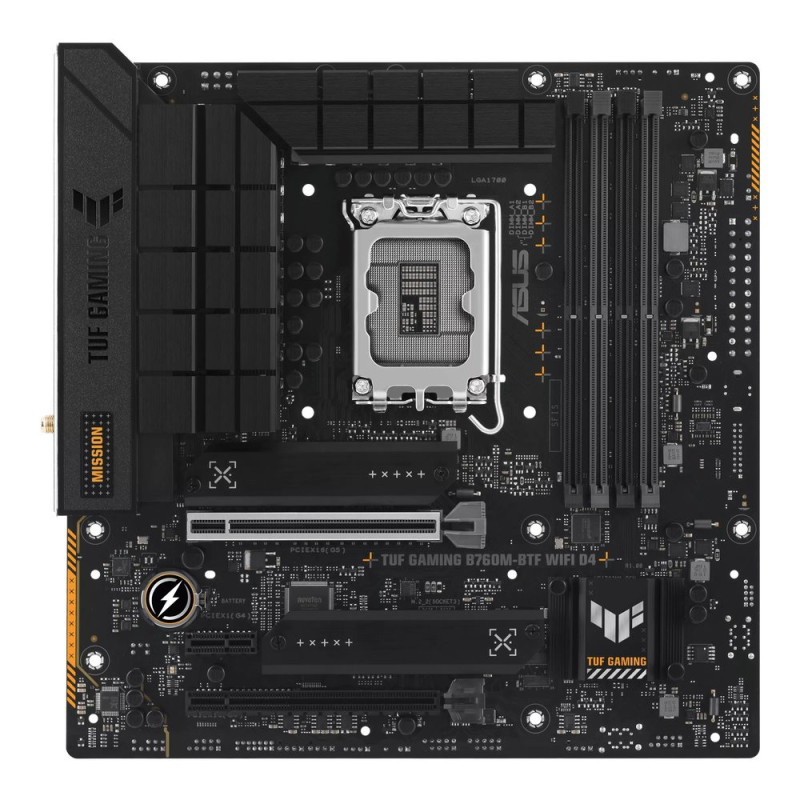

ASUS TUF GAMING B760M-BTF WIFI D4
Micro-ATX základní deska Intel B760 pro LGA1700, DDR4 až 128 GB, PCIe 5.0, 3× M.2, Wi-Fi 6, 2.5Gb LAN a BTF skryté konektory
ASUS TUF GAMING B760M-BTF WIFI D4 je základní deska formátu micro-ATX postavená na čipsetu Intel B760 a socketu Intel LGA1700. Je určena pro procesory Intel® Core™ 14., 13. a 12. generace, včetně vybraných procesorů Intel Pentium Gold a Celeron pro socket LGA1700. Nabízí čtyři DDR4 DIMM sloty s kapacitou až 128 GB, podporu DDR4 až 5333 MHz OC, Intel XMP, ASUS OptiMem II, hlavní PCIe 5.0 x16 slot, další PCIe 4.0 sloty, tři M.2 PCIe 4.0 sloty a čtyři SATA 6 Gb/s porty.
Deska využívá provedení BTF, které přesouvá konektory na spodní stranu základní desky pro čistší cable management a minimalistický vzhled sestavy. Součástí výbavy je Wi-Fi 6, Bluetooth 5.2, Realtek 2.5Gb Ethernet, DisplayPort 1.4, HDMI 2.1, zadní USB 3.2 Gen 2x2 Type-C, zadní USB 3.2 Gen 2 Type-A/Type-C, přední USB 3.2 Gen 2 Type-C, PCIe 5.0 SafeSlot Core+, 12+1+1 napájecí fáze, ProCool konektory, enlarged VRM heatsinks, komplexní chlazení TUF Gaming, Power Saving, UEFI BIOS, Armoury Crate a Aura Sync pro kompatibilní RGB zařízení.
Kategorie
Specifikace
Model
ASUS TUF GAMING B760M-BTF WIFI D4
Produktová řada
TUF Gaming
Typ produktu
Základní deska / Intel LGA1700 micro-ATX motherboard
Platforma a procesory
Intel Socket LGA1700 pro Intel Core 14./13./12. generace
Intel® Socket LGA1700
Podpora Intel® Core™ 14th Gen Processors
Podpora Intel® Core™ 13th Gen Processors
Podpora Intel® Core™ 12th Gen Processors
Podpora Intel® Pentium® Gold a Celeron® Processors pro LGA1700 podle oficiální specifikace
Podpora Intel® Turbo Boost Technology 2.0
Podpora Intel® Turbo Boost Max Technology 3.0 závisí na typu použitého procesoru
Aktuální kompatibilita procesorů se řídí ASUS CPU Support listem
Čipset
Intel® B760 Chipset
Paměť
4× DDR4 DIMM, až 128 GB
4× DIMM slot
Maximální kapacita až 128 GB
DDR4 5333 OC / 5066 OC / 5000 OC / 4800 OC / 4600 OC / 4400 OC / 4266 OC / 4000 OC / 3733 OC / 3600 OC / 3466 OC / 3400 OC / 3333 OC / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133
Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Podpora Intel® Extreme Memory Profile, XMP
ASUS OptiMem II
Podporované rychlosti, kapacity a konfigurace pamětí se mohou lišit podle procesoru, počtu modulů, BIOSu a ASUS QVL seznamu
Grafické a obrazové výstupy
DisplayPort 1.4 a HDMI 2.1
1× DisplayPort
DisplayPort podporuje maximálně 4K při 60 Hz dle DisplayPort 1.4
1× HDMI™ port
HDMI podporuje 4K při 60 Hz dle HDMI 2.1
Grafické specifikace se mohou lišit podle typu použitého procesoru
Obrazové výstupy jsou dostupné při použití kompatibilního procesoru s integrovanou grafikou
Skutečné podporované rozlišení závisí na CPU, monitoru, kabelu, ovladačích a nastavení systému
Rozšiřující sloty
1× PCIe 5.0 x16, 1× PCIe 4.0 x16 a 1× PCIe 4.0 x1
Intel® Core™ Processors 14th / 13th / 12th Gen: 1× PCIe 5.0 x16 slot
Intel® B760 Chipset: 1× PCIe 4.0 x16 slot s podporou x4 režimu
Intel® B760 Chipset: 1× PCIe 4.0 x1 slot
ASUS SafeSlot Core+ pro mechanicky odolnější provedení hlavního slotu
Skutečný režim linek závisí na použitém CPU, BIOSu a osazené konfiguraci
Pro ověření kompatibility rozšiřujících karet je vhodné použít aktuální ASUS support list
Úložiště
3× M.2 PCIe 4.0 a 4× SATA 6 Gb/s
Celkem podpora 3× M.2 slotů a 4× SATA 6 Gb/s portů
Intel® Core™ Processors 14th / 13th / 12th Gen: M.2_1 slot, Key M, typ 2242/2260/2280, PCIe 4.0 x4 mode
Intel® B760 Chipset: M.2_2 slot, Key M, typ 2242/2260/2280, PCIe 4.0 x4 mode
Intel® B760 Chipset: M.2_3 slot, Key M, typ 2280 only, PCIe 4.0 x4 mode
4× SATA 6 Gb/s porty
M.2_3 slot sdílí propustnost s PCIEX16 G4 slotem
Pokud je ve slotu M.2_3 osazené zařízení, PCIEX16 G4 slot bude podle oficiální specifikace deaktivován
Kompatibilita SSD, režimy a rychlosti závisí na použitém disku, CPU, BIOSu a konfiguraci systému
RAID
Intel Rapid Storage Technology, SATA RAID 0 / 1 / 5 / 10
Intel® Rapid Storage Technology podle oficiální specifikace
Podpora SATA RAID 0
Podpora SATA RAID 1
Podpora SATA RAID 5
Podpora SATA RAID 10
Dostupnost RAID funkcí se může lišit podle zapojených úložišť, BIOSu, ovladačů a konfigurace systému
Síťová konektivita
Realtek 2.5Gb Ethernet
1× Realtek 2.5Gb Ethernet
1× RJ-45 LAN port
Síťová výbava je určena pro rychlé kabelové připojení v herních, domácích i pracovních sestavách
Skutečná síťová propustnost závisí na switchi, kabeláži, ovladači, operačním systému a konfiguraci sítě
Bezdrátová konektivita
2×2 Wi-Fi 6 a Bluetooth 5.2
Wi-Fi 6
2×2 Wi-Fi 6, 802.11 a/b/g/n/ac/ax
Podpora frekvenčních pásem 2,4 GHz a 5 GHz
Bluetooth® v5.2
Verze Bluetooth se může lišit podle použitého Wi-Fi modulu
Bezdrátová rychlost a dostupnost funkcí závisí na routeru, ovladačích, operačním systému, regionálních regulacích a prostředí
USB konektivita
10 zadních USB portů a přední USB 3.2 Gen 2 Type-C
Zadní USB: celkem 10 portů podle oficiální specifikace
1× USB 3.2 Gen 2x2 port, USB Type-C®
2× USB 3.2 Gen 2 porty, 1× Type-A + 1× USB Type-C®
3× USB 3.2 Gen 1 porty, 2× Type-A + 1× USB Type-C®
4× USB 2.0 porty, Type-A
Přední USB: celkem až 7 portů
1× USB 3.2 Gen 2 connector s podporou USB Type-C®
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
Porty U32G1_E1, U32G1_E2, U32G1_E3 a U32G1_E4 sdílejí propustnost podle oficiální poznámky
Skutečná rychlost USB závisí na zařízení, kabelu, ovladačích, operačním systému a konfiguraci
BTF design
Back To The Future provedení se skrytými konektory
BTF znamená Back To The Future
Konektory jsou přesunuty na spodní stranu základní desky
Cílem je čistší cable management a minimalistický vzhled sestavy
Pro plné využití BTF rozvržení je nutné použít kompatibilní PC skříň podporující zadní / spodní konektory základní desky
Před stavbou je vhodné ověřit kompatibilitu skříně, grafické karty a kabeláže s konkrétním BTF rozvržením
Audio
Realtek 7.1kanálové audio
7.1kanálové audio podle produktové komunikace ASUS
Audio Shielding podle produktové řady TUF Gaming
Dedicated audio PCB layers podle produktové řady TUF Gaming
Prémiové audio komponenty podle produktové řady TUF Gaming
Podpora zvukových funkcí závisí na ovladačích, operačním systému, použitých reproduktorech nebo headsetu a konfiguraci systému
RGB a osvětlení
Aura Sync a Armoury Crate
Aura Sync pro sjednocení osvětlení kompatibilních zařízení
Armoury Crate centralizuje ovládání podporovaných ASUS gaming produktů
RGB funkce závisí na připojeném příslušenství, verzi Armoury Crate / Aura softwaru a konfiguraci systému
Chlazení
Enlarged VRM heatsinks a komplexní chlazení TUF Gaming
Enlarged VRM heatsinks podle produktové stránky ASUS
Comprehensive cooling system podle produktové komunikace ASUS
M.2 chlazení podle produktové komunikace ASUS
Hybrid fan headers podle produktové řady TUF Gaming
Fan Xpert 2+ utility podle produktové komunikace ASUS
Chladicí výbava je navržena pro stabilní provoz procesoru, M.2 úložišť a celého systému při herním i pracovním zatížení
Napájení a konstrukce
12+1+1 power stages a ProCool konektory
12× 50A + 1× 60A + 1 power stages podle produktové stránky ASUS
ProCool Connectors podle produktové stránky ASUS
Military-grade components podle produktové řady TUF Gaming
DIGI+ VRM podle produktové komunikace ASUS
Konstrukce je zaměřená na stabilní napájení procesoru, dlouhodobou odolnost a spolehlivost sestavy
Ochrana a spolehlivost
TUF Gaming odolnost a SafeSlot Core+
TUF Gaming motherboards podle produktové stránky procházejí endurance testingem zaměřeným na odolnost a stabilitu
ASUS SafeSlot Core+
Military-grade components podle produktové komunikace ASUS
Odolná konstrukce TUF Gaming je zaměřená na stabilní provoz, robustní napájení a dlouhodobou spolehlivost
BIOS a software
UEFI BIOS, Power Saving a Armoury Crate
ASUS UEFI BIOS
Power Saving
Armoury Crate
Aura Sync
Funkce Power Saving obsahuje nastavení pro optimalizaci spotřeby, omezení CPU power limitu, ztlumení Aura lighting a nastavení úsporného profilu ventilátorů podle produktové stránky ASUS
Dostupnost funkcí se může lišit podle BIOSu, operačního systému a verze softwaru
Zadní I/O porty
DisplayPort, HDMI, USB-C, USB-A, Wi-Fi, 2.5Gb LAN a audio
1× DisplayPort
1× HDMI™ port
1× USB 3.2 Gen 2x2 Type-C®
1× USB 3.2 Gen 2 Type-A
1× USB 3.2 Gen 2 Type-C®
2× USB 3.2 Gen 1 Type-A
1× USB 3.2 Gen 1 Type-C®
4× USB 2.0 Type-A
1× Realtek 2.5Gb Ethernet port
Wi-Fi modul / anténní konektory podle zadního panelu
Audio konektory podle zadního panelu a audio konfigurace
Přesné rozložení zadního panelu se může lišit podle regionální revize produktu
Interní konektory
Napájení, ventilátory, 3× M.2, SATA, USB-C, USB, RGB, audio a systémové konektory
BTF rozvržení přesouvá konektory na spodní stranu základní desky
3× M.2 sloty, Key M
4× SATA 6 Gb/s porty
1× USB 3.2 Gen 2 connector s podporou USB Type-C®
1× USB 3.2 Gen 1 header s podporou dalších 2 USB 3.2 Gen 1 portů
2× USB 2.0 headery s podporou dalších 4 USB 2.0 portů
Ventilátorové, audio, RGB a systémové konektory podle BTF rozvržení desky a manuálu
Přesné zapojení se řídí manuálem k základní desce, revizí produktu a kompatibilitou použité skříně
Operační systém
Windows podle dostupnosti ovladačů ASUS
Dostupnost ovladačů a funkcí se může lišit podle operačního systému, verze BIOSu, použitých komponent a aktuální podpory ASUS
Pro nejlepší kompatibilitu CPU, DDR4 pamětí, Wi-Fi/Bluetooth, úložiště a síťových funkcí je vhodné používat aktuální BIOS a ovladače ze support stránky ASUS
Formát a kompatibilita skříně
micro-ATX, BTF kompatibilní skříň
micro-ATX form factor
Při výběru skříně je nutné ověřit nejen podporu micro-ATX, ale také kompatibilitu s BTF deskami se zadními / spodními konektory
Důležité je zkontrolovat prostor pro grafickou kartu, airflow, vedení kabeláže a dostupnost potřebných čelních USB konektorů
Pro ověření kompatibility je vhodné použít aktuální seznam ASUS BTF MB vs PC case a ASUS BTF MB vs VGA
Klíčové vlastnosti
Intel B760 micro-ATX deska s DDR4, PCIe 5.0, 3× M.2, Wi-Fi 6, 2.5Gb LAN a BTF hidden connector designem
Intel Socket LGA1700
Podpora Intel Core 14. / 13. / 12. generace
Intel B760 Chipset
micro-ATX formát
BTF hidden connector design
4× DDR4 DIMM, až 128 GB
DDR4 až 5333 MHz OC
Intel XMP a ASUS OptiMem II
1× PCIe 5.0 x16 slot
1× PCIe 4.0 x16 slot v režimu x4
1× PCIe 4.0 x1 slot
3× M.2 PCIe 4.0 x4 sloty
4× SATA 6 Gb/s
Intel Rapid Storage Technology, SATA RAID 0 / 1 / 5 / 10
Wi-Fi 6, 2×2 802.11 a/b/g/n/ac/ax
Bluetooth 5.2
Realtek 2.5Gb Ethernet
DisplayPort 1.4 s podporou 4K při 60 Hz
HDMI 2.1 s podporou 4K při 60 Hz
Celkem 10 zadních USB portů
Zadní USB 3.2 Gen 2x2 Type-C®
Front USB 3.2 Gen 2 Type-C®
7.1kanálové audio podle produktové komunikace ASUS
Aura Sync a Armoury Crate
12+1+1 power stages
ProCool Connectors
Enlarged VRM heatsinks
ASUS SafeSlot Core+
UEFI BIOS
Power Saving
const productImg = document.querySelector('.static-img');
if (productImg) {
productImg.addEventListener('click', () => {
productImg.classList.toggle('zoomed');
});
}
const expandableRows = document.querySelectorAll('.spec-row.expandable');
expandableRows.forEach(row => {
row.addEventListener('click', () => {
row.classList.toggle('open');
});
});
