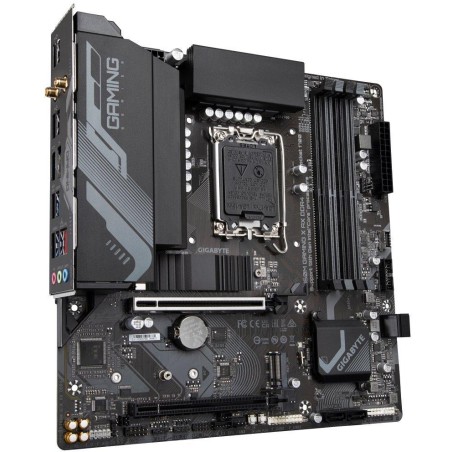

GIGABYTE B760M GAMING X AX DDR4
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)
Čipová sada
Intel B760
Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz
Dvoukanálová architektura paměti
Podpora ECC, 1Rx8/2Rx8, bez vyrovnávací paměti (non-ECC režim)
Podpora non-ECC, 1Rx8/2Rx8/1Rx16, bez vyrovnávací paměti
Podpora Intel Extreme Memory Profile (XMP)
Sloty
Intel CPU
1x PCIe 4.0 x16 slot
Intel B760 čipová sada
1x PCIe 3.0 x16 slot (podporuje x4 režim)
Grafika
1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz
Úložiště
Intel CPU
1x M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4/x2 režim)
Intel B760 čipová sada
1x M.2 slot, M Key, pro jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim)
4x SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky
USB
1x USB 3.2 Gen2 typ C port dostupný přes interní USB konektor
5x USB 3.2 Gen1 (USB 3.0) port (3 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
9x USB 2.0 port (5 portů na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High Definition Audio
Podpora S/PDIF výstupu
LAN
1x Realtek 2,5Gigabit LAN řadič
WLAN/ Bluetooth
Deska je dodávána s jedním z následujících Wi-Fi modulů:
AMD RZ608 (MT7921K)
Wi-Fi 802.11a/b/g/n/ac/ax
Triple Band (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.2
Intel AX210, Intel AX211 nebo Realtek RTL8852CE
Wi-Fi 802.11a/b/g/n/ac/ax
Triple Band (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.3
Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
1x konektor ventilátoru CPU
3x konektor systémového ventilátoru
2x konektor adresovatelného LED pásku
2x konektor RGB LED pásku
2x M.2 slot, M Key
4x SATA 6 Gb/s konektor
1x konektor předního panelu
1x audio konektor předního panelu
1x konektor S/PDIF výstupu
1x USB 3.2 Gen2 typ C konektor
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
2x Thunderbolt AIC konektor
1x TPM konektor (pouze pro moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
1x konektor pro sériový port
1x tlačítko Reset
1x tlačítko Q-Flash Plus
1x propojka Reset
1x propojka Clear CMOS
Porty na zadním panelu
3x USB 3.2 Gen1 (USB 3.0)
5x USB 2.0
2x konektor Wi-Fi antény
1x HDMI
1x DisplayPort
1x RJ-45
3x audio jack
Rozměry
24,4 x 24,4 cm
Micro ATX formát
