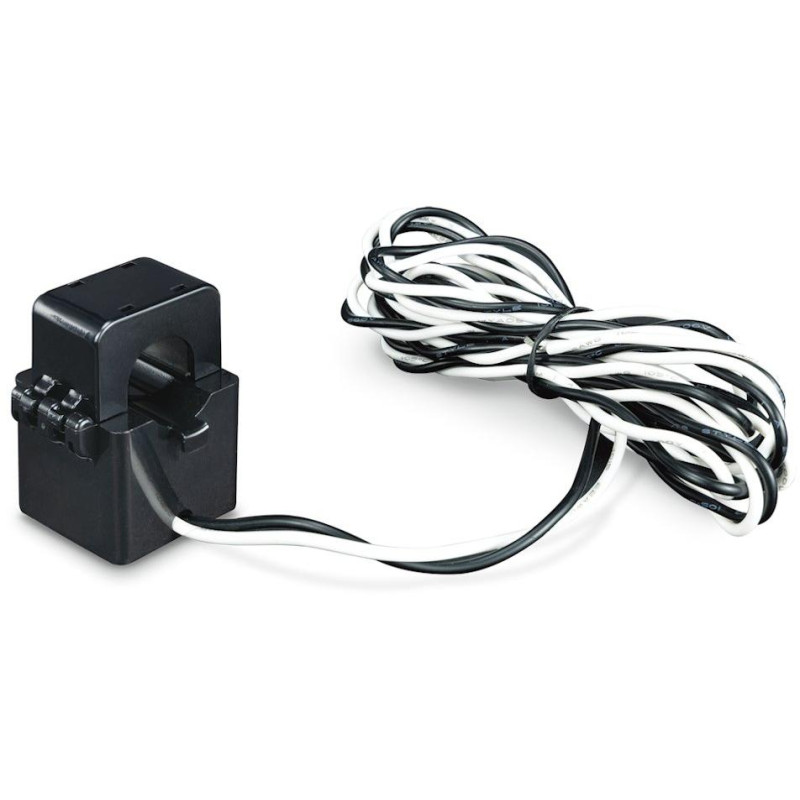

Planet Proudový transformátor 60 A s děleným jádrem, výstup 333 mV, otvor 16 mm

Rozepínací proudový transformátor s jmenovitým primárním proudem 60 A a standardním výstupem 333 mV AC, určený pro měření střídavého proudu bez nutnosti přerušení stávajících vodičů.

Díky konstrukci s děleným jádrem umožňuje transformátor rychlou a jednoduchou instalaci do stávajících rozvaděčů bez odpojení vodičů. Průměr otvoru 16 mm je vhodný pro vodiče používané v aplikacích s proudovým zatížením do 60 A. Výstupní signál 333 mV AC je kompatibilní s chytrými elektroměry PLANET se vstupem 333 mV CT.

Transformátor nachází uplatnění v oblasti monitorování spotřeby energie, správy napájení, budovní automatizace a v aplikacích s elektrickými zařízeními. Pouzdro z materiálu Nylon, Resin 94-V0 zajišťuje odolnost a bezpečnost provozu. Přiložený kabel o délce 2 m usnadňuje připojení k měřicímu přístroji.

Zapojení výstupních vodičů
Výstupní vodiče jsou barevně odlišeny: S1 (bílý vodič) se připojuje na svorku K, S2 (černý vodič) se připojuje na svorku L měřicího přístroje.

ZÁKLADNÍ SPECIFIKACE

Typ snímače: proudový transformátor s děleným jádrem

Jmenovitý primární proud: 60 A

Jmenovitý sekundární výstup: 333 mV AC

Přesnost: 0,5 % F.S.

Fázová lineární chyba: ≤ 30 minut

Provozní napětí: ≤ 720 V AC

Frekvenční rozsah: 50 Hz až 1 kHz

Průměr otvoru: 16 mm

Délka kabelu: 2 m

Kabel: AWM1015, 22 AWG (0,34 mm²), černobílá kroucená dvojlinka

Zapojení výstupních vodičů: S1 (bílý): svorka K; S2 (černý): svorka L

Rozměry: 49 × 33,9 × 37,8 mm

Hmotnost: 100 g

Materiál pouzdra: Nylon, Resin 94-V0

Provozní teplota: -15 až +50 °C

Izolační odpor: 100 MΩ při 500 V DC

Dielektrická pevnost: 4000 V AC po dobu 10 sekund

MTBF: > 50 000 hodin při +25 °C

Certifikace: CE, FCC Part 15 Class A
