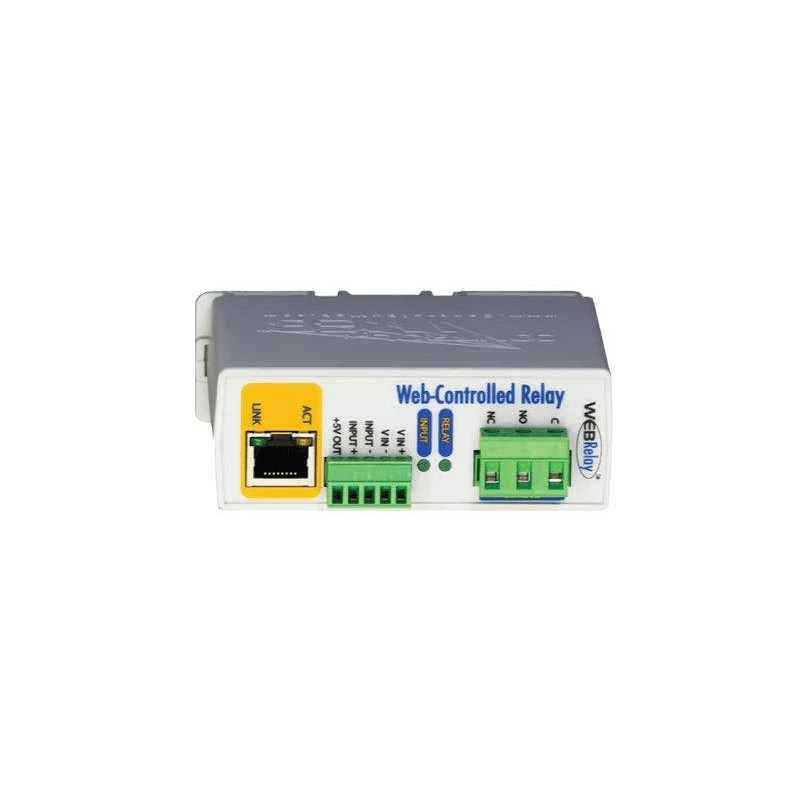

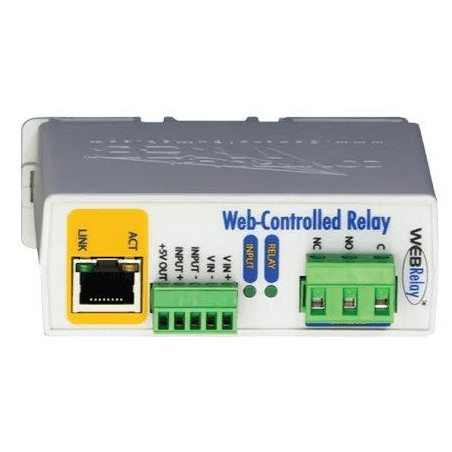

2N IP relé externí - 1 vstup, 1 výstup

Externí IP relé WebRelay umožňuje spolehlivé vzdálené ovládání relé a sledování diskrétních signálů přes libovolnou IP síť bez nutnosti programování.

Zařízení je vybaveno jedním relé s kontakty pro 12 A / 240 VAC a jedním opticky izolovaným vstupem s izolací 1 500 V. Vstup lze využít pro monitorování stavu připojených zařízení, lokální ovládání relé nebo vzdálené ovládání relé na jiném místě sítě (peer-to-peer). Ovládání probíhá prostřednictvím standardního webového prohlížeče nebo textových XML zpráv, přičemž zařízení podporuje také protokol Modbus TCP/IP v režimu slave.

Díky robustnímu pouzdru z polykarbonátu Lexan 940 s hodnocením UL94 V0 je relé vhodné pro montáž na DIN lištu nebo na stěnu. Napájení je zajištěno v rozsahu 9–28 VDC a zařízení pracuje v teplotním rozsahu –40 až +65,5 °C.

Typická použití
WebRelay nachází uplatnění při vzdáleném restartu počítačů a síťových zařízení, ovládání čerpadel a motorů, řízení osvětlení, zabezpečovacích systémech (zámky), rozšíření výstupů PLC do jiných budov nebo jako vzdálené relé ovládané spínačem či senzorem na jiném místě sítě.

Obsah balení
Dva odnímatelné svorkovnicové konektory.

ZÁKLADNÍ SPECIFIKACE

Napájení: 9–28 VDC, max. 460 mA

Počet relé: 1

Typ kontaktu relé: SPDT (Form 1C)

Max. napětí relé: 240 VAC / 30 VDC

Max. proud relé: 12 A

Odpor kontaktů: < 30 mΩ (počáteční)

Režimy relé: ON/OFF nebo pulzní (0,1–86 400 s)

Počet vstupů: 1, opticky izolovaný

Napěťový rozsah vstupu: 4–12 VDC

Izolace vstupu: 1 500 V

Min. doba přidržení vstupu: 62,5 ms

Síťové rozhraní: 10/100 Base-T Ethernet, RJ-45

Protokoly: HTTP, XML, Modbus TCP/IP

Konektory: 5pólový odnímatelný (napájení/vstup), 3pólový odnímatelný (relé/vstup), 8pin RJ-45

Provozní teplota: –40 až +65,5 °C

Rozměry: 98,5 × 78 × 35,7 mm (bez konektoru)

Hmotnost: 142 g

Materiál pouzdra: polykarbonát Lexan 940, UL94 V0

Montáž: DIN lišta nebo stěna
