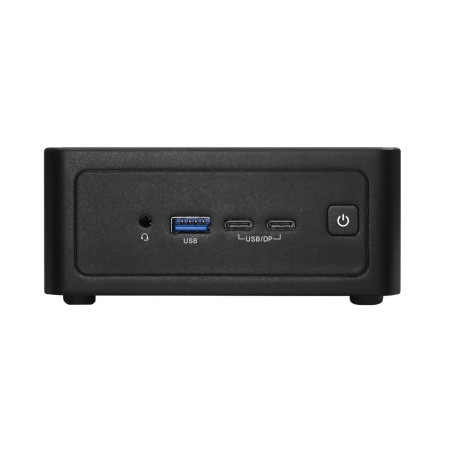

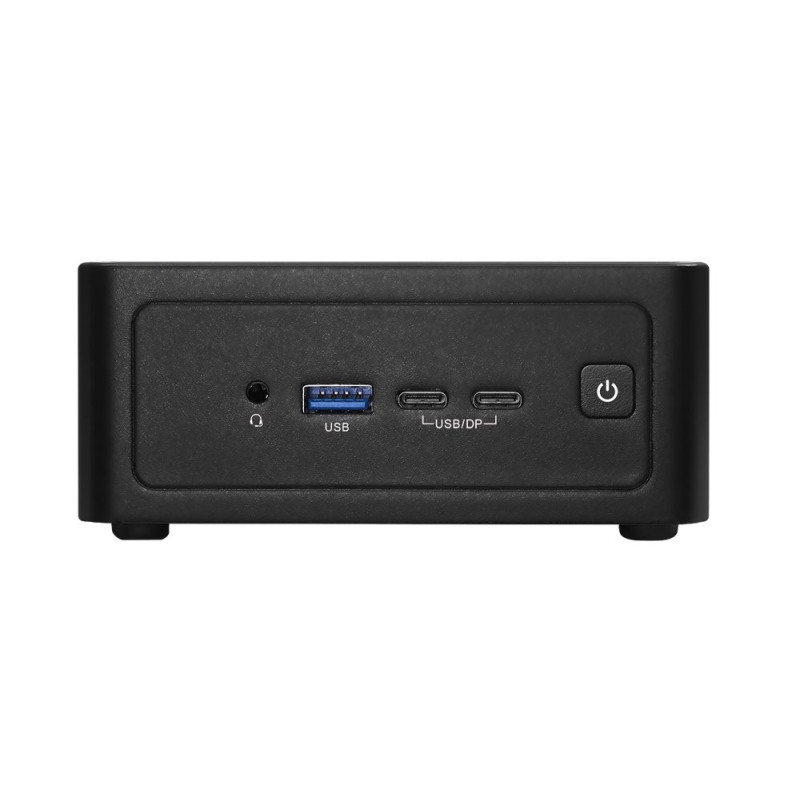

ASRock Industrial NUC BOX-225H
Kompaktní Fanned Embedded BOX PC řady NUC BOX s Intel Core Ultra 5 225H, DDR5 6400 CSO-DIMM až 96GB, 2× M.2, SATA3, Wi-Fi 6E, Bluetooth 5.3, 2× 2.5G LAN, Quad display, USB4/Thunderbolt 4, Intel PTT, Intel vPro Essentials a VMD RAID 0/1
ASRock Industrial NUC BOX-225H je kompaktní Fanned Embedded BOX PC řady NUC BOX osazený procesorem Intel® Core™ Ultra 5 225H ze série Intel® Core™ Ultra processors (Arrow Lake-H) s konfigurací 4P+8E. Systém je postaven na čipsetu MCP s BIOS AMI SPI 256 Mbit a nabízí dvě patice 262-pin CSO-DIMM DDR5 6400 MHz s podporou Dual Channel a kapacitou až 96GB (48GB per DIMM). Integrovaná grafika Intel® Arc™ 130T Graphics podporuje Quad-Display přes 2× HDMI 2.1 TMDS, 1× DisplayPort 2.1 z USB4 a 1× DisplayPort 1.4a z Type-C s maximálním rozlišením až 4096×2160@60Hz.
Výbava zahrnuje úložné rozhraní 1× M.2 (Key M, 2242/2280) s PCIe Gen4x4, 1× M.2 (Key M, 2242) s PCIe Gen4x4, 1× SATA3.0 (6.0 Gb/s) a podporu Intel® VMD RAID 0/1, dále slot 1× M.2 Key E osazený modulem Wi-Fi 6E 802.11ax + Bluetooth 5.3. Konektivitu zajišťují 2× Intel 2.5 Gigabit LAN, na předním panelu 1× USB 3.2 Gen2 Type-A, 1× USB4/Thunderbolt™ 4 s podporou DP 2.1 display output, 1× USB 3.2 Gen2x2 Type-C s podporou DP 1.4a display output a audio jack, na zadním panelu 2× HDMI 2.1 TMDS, 2× RJ-45, 2× USB 3.2 Gen2 Type-A a DC jack. Audio řeší Realtek ALC256 High Definition Audio. Systém disponuje Watchdog Timer, Intel® PTT, podporou Intel® vPro Essentials, napájením 19V/90W Power Adapter, podporou 12V~24V DC-In Jack, AT/ATX Power On, označením TAA Compliant a rozměry 117.5 × 110.0 × 49 mm.
Kategorie
Specifikace
Model
ASRock Industrial NUC BOX-225H
Produktová řada
NUC/NUCS BOX
Typ produktu
Fanned Embedded BOX PC / Mini PC Barebone
Procesor a čipset
Intel Core Ultra 5 225H (Arrow Lake-H, 4P+8E), MCP
Intel® Core™ Ultra processors (Arrow Lake-H) podle oficiálního přehledu ASRock Industrial
NUC BOX-225H s Intel® Core™ Ultra 5 225H, 4P+8E podle oficiálního přehledu ASRock Industrial
Chipset MCP podle produktové dokumentace řady NUC Ultra 200 BOX
BIOS AMI SPI 256 Mbit podle produktové dokumentace řady NUC Ultra 200 BOX
Platforma podporuje moderní AI PC funkce díky architektuře Intel Core Ultra podle popisu řady NUC Ultra 200 BOX
Dostupnost jednotlivých funkcí závisí na konfiguraci systému, BIOSu a použitých komponentách
Paměť
2× 262-pin CSO-DIMM DDR5 6400 MHz, Dual Channel, až 96GB (48GB per DIMM)
Dual Channel DDR5 6400 MHz podle oficiálního přehledu ASRock Industrial
Kapacita až 96 GB (48 GB per DIMM) podle oficiálního přehledu ASRock Industrial
Socket 2 × 262-pin CSO-DIMM podle oficiálního přehledu ASRock Industrial
Skutečná rychlost pamětí závisí na použitých modulech, BIOSu a konfiguraci systému
Pro detailní kompatibilitu pamětí je vhodné ověřit Memory QVL výrobce
Grafika a obrazový výstup
Intel Arc 130T Graphics, 2× HDMI 2.1 TMDS, 1× DP 2.1 z USB4 a 1× DP 1.4a z Type-C, Quad display
Graphics Controller Intel® Arc™ 130T Graphics podle produktové dokumentace řady NUC Ultra 200 BOX
HDMI 2.1 TMDS, Max resolution up to 4096×2160@60Hz podle oficiálního přehledu ASRock Industrial
DisplayPort 2.1 / 1.4a, DP++, Max resolution up to 4096×2160@60Hz podle oficiálního přehledu ASRock Industrial
Quad-Display (Included 2 outputs from Type-C) podle oficiálního přehledu ASRock Industrial
2× HDMI 2.1 TMDS podle zadního I/O přehledu ASRock Industrial
1× DP 2.1 z USB4/Thunderbolt™ 4 podle oficiálního přehledu ASRock Industrial
1× DP 1.4a z USB 3.2 Gen2x2 Type-C podle oficiálního přehledu ASRock Industrial
Skutečná dostupnost obrazového výstupu závisí na monitoru, kabelu, OS, ovladačích a konfiguraci systému
Rozšiřující sloty
1× M.2 Key E s Wi-Fi 6E 802.11ax + BT 5.3 modulem
M.2/WLAN 1 × Wi-Fi 6E 802.11ax + BT 5.3 podle oficiálního přehledu ASRock Industrial
M.2 Key E 2230, PCIe x1, USB 2.0 for Wireless podle produktové dokumentace řady NUC Ultra 200 BOX
Skutečná kompatibilita a výkon závisí na použitém modulu, BIOSu, operačním systému a konfiguraci systému
Úložiště
1× M.2 Key M 2242/2280 PCIe Gen4x4, 1× M.2 Key M 2242 PCIe Gen4x4, 1× SATA3, Intel VMD RAID 0/1
1 × M.2 (KEY M, 2242/2280) with PCIe Gen4x4 for SSD podle oficiálního přehledu ASRock Industrial
1 × M.2 (KEY M, 2242) with PCIe Gen4x4 for SSD podle oficiálního přehledu ASRock Industrial
1 × SATA3.0 (6.0 Gb/s) podle oficiálního přehledu ASRock Industrial
Intel® VMD RAID 0/1 podle oficiálního přehledu ASRock Industrial
RAID 0/1 je podporován pro identické rozhraní PCIe podle poznámky ASRock Industrial
PCIe interface: 2 × M.2 Key M podle produktové dokumentace řady NUC Ultra 200 BOX
Kompatibilita disků závisí na konkrétním SSD, délce modulu, rozhraní, BIOSu a konfiguraci systému
Síťová konektivita
Intel I226LM 2.5 Gigabit LAN, Intel I226V 2.5 Gigabit LAN, Wi-Fi 6E 802.11ax a Bluetooth 5.3
LAN1: Intel® I226LM with 10/100/1000/2500 Mbps podle produktové dokumentace řady NUC Ultra 200 BOX
LAN2: Intel® I226V with 10/100/1000/2500 Mbps podle produktové dokumentace řady NUC Ultra 200 BOX
Connector 2 × RJ-45 podle oficiálního přehledu ASRock Industrial
Wi-Fi 6E 802.11ax + BT 5.3 podle produktové dokumentace řady NUC Ultra 200 BOX
Skutečná rychlost sítě závisí na infrastruktuře, kabeláži, ovladačích a konfiguraci systému
USB konektivita
1× USB4/Thunderbolt 4 a 4× USB 3.2 Gen2
Celkem 1 × USB4/Thunderbolt™ 4 a 4 × USB 3.2 Gen2 podle oficiálního přehledu ASRock Industrial
Front I/O USB: 1 × USB 3.2 Gen2 (Type A) podle oficiálního přehledu ASRock Industrial
Front I/O USB: 1 × USB4/Thunderbolt™ 4 (Supports DP 2.1 display output) podle oficiálního přehledu ASRock Industrial
Front I/O USB: 1 × USB 3.2 Gen2x2 (Type-C, Supports DP 1.4a display output) podle oficiálního přehledu ASRock Industrial
Rear I/O USB: 2 × USB 3.2 Gen2 (Type-A) podle oficiálního přehledu ASRock Industrial
Pro Thunderbolt podporu výrobce uvádí ověření support listu
Skutečná dostupnost portů závisí na konfiguraci systému a připojených zařízeních
Audio
Realtek ALC256 High Definition Audio
Audio Interface Realtek ALC256, High Definition Audio podle produktové dokumentace řady NUC Ultra 200 BOX
Front I/O Audio: 1 (headphone & microphone jack) podle oficiálního přehledu ASRock Industrial
Funkčnost zvuku závisí na operačním systému, ovladačích, audio zařízení a softwarové konfiguraci
Watchdog Timer
From Super I/O to drag RESETCON#, 256 Segments 0–255 sec
Watchdog Timer Output: From Super I/O to drag RESETCON# podle produktové dokumentace řady NUC Ultra 200 BOX
Watchdog Timer Interval: 256 Segments, 0, 1, 2, ...255 sec podle produktové dokumentace řady NUC Ultra 200 BOX
Watchdog Timer podle ASRock Industrial umožňuje automatický reset systému při zablokování
Napájení
19V/90W Power Adapter, 12V~24V DC-In Jack, Power On AT/ATX supported
Input PWR: 12V~24V DC-In Jack podle oficiálního přehledu ASRock Industrial
19V Power Adapter podle oficiálního přehledu ASRock Industrial
Packing List: 1 × 19V/90W Power Adapter (Core Ultra 5) podle produktové dokumentace řady NUC Ultra 200 BOX
Power On AT/ATX supported podle oficiálního přehledu ASRock Industrial
AT: Directly PWR on as power input ready podle oficiálního popisu ASRock Industrial
ATX: Press button to PWR on after power input ready podle oficiálního popisu ASRock Industrial
Provozní podmínky
Operating Temp 0 °C – 40 °C, Storage Temp -40 °C – 85 °C, Humidity 5 % – 90 %
Operating Temp 0 °C ~ 40 °C podle produktové dokumentace řady NUC Ultra 200 BOX
Storage Temp -40 °C ~ 85 °C podle produktové dokumentace řady NUC Ultra 200 BOX
Operating Humidity 5 % ~ 90 % podle produktové dokumentace řady NUC Ultra 200 BOX
Storage Humidity 5 % ~ 90 % podle produktové dokumentace řady NUC Ultra 200 BOX
Mechanické parametry
VESA mount, 117.5 × 110.0 × 49 mm, Net Weight 1 kg
Mounting VESA mount podle produktové dokumentace řady NUC Ultra 200 BOX
Dimensions (L × W × H): 117.5 × 110.0 × 49 mm (4.63" × 4.33" × 1.93") podle oficiálního přehledu ASRock Industrial
Net Weight: 1.0 kg podle produktové dokumentace řady NUC Ultra 200 BOX
Fanned Barebone podle oficiálního přehledu ASRock Industrial
Zabezpečení a OS
Intel PTT, Intel vPro Essentials, Windows 10/11, CE, FCC, TAA Compliant
Intel® PTT podle oficiálního přehledu ASRock Industrial
Supports Intel® vPro Essentials podle oficiální produktové stránky ASRock Industrial
OS Support Windows 10/11 podle produktové dokumentace řady NUC Ultra 200 BOX
Certifications CE, FCC podle produktové dokumentace řady NUC Ultra 200 BOX
TAA Compliant podle oficiálního přehledu ASRock Industrial
Funkčnost Intel PTT, vPro Essentials a RAID závisí na operačním systému, BIOSu a konfiguraci systému
Obsah balení
1× 19V/90W Power Adapter a 1× VESA mount bracket
1 × 19V/90W Power Adapter (Core Ultra 5) podle produktové dokumentace řady NUC Ultra 200 BOX
1 × VESA mount bracket podle produktové dokumentace řady NUC Ultra 200 BOX
Skutečný obsah balení se může lišit podle regionu a distributora
Využití
Kompaktní Mini PC pro AI PC, kancelářské, embedded, digital signage, edge computing a průmyslové nasazení s Quad display, 2× 2.5G LAN, Wi-Fi 6E a USB4/Thunderbolt 4
Vhodné pro Fanned Embedded BOX PC sestavy s Intel Core Ultra 5 225H podle ASRock Industrial
Vhodné pro moderní AI PC scénáře díky platformě Intel Core Ultra Arrow Lake-H a Intel Arc 130T Graphics
Vhodné pro Quad display konfigurace přes HDMI 2.1 TMDS, DP 2.1 a DP 1.4a
Vhodné pro uživatele požadující Wi-Fi 6E, Bluetooth 5.3, 2× Intel 2.5G LAN, USB4/Thunderbolt 4, Intel PTT, Intel vPro Essentials, VMD RAID 0/1, TAA Compliant a VESA mount
Skutečné využití závisí na pamětech, úložišti, softwaru a požadované výbavě systému
Klíčové vlastnosti
ASRock Industrial NUC BOX-225H s Intel Core Ultra 5 225H, DDR5 6400 CSO-DIMM až 96GB, 2× M.2, SATA3, Wi-Fi 6E, BT 5.3, 2× Intel 2.5G LAN, Quad display, USB4/Thunderbolt 4, Intel PTT, Intel vPro Essentials, VMD RAID 0/1 a 19V/90W adaptérem
ASRock Industrial NUC BOX-225H
NUC Ultra 200 BOX Series Fanned Box
Intel Core Ultra 5 225H (4P+8E)
Intel Core Ultra processors (Arrow Lake-H)
Chipset MCP
BIOS AMI SPI 256 Mbit
2× 262-pin CSO-DIMM DDR5 6400 MHz
Dual Channel
Kapacita až 96GB (48GB per DIMM)
Intel Arc 130T Graphics
2× HDMI 2.1 TMDS
1× DisplayPort 2.1 z USB4/Thunderbolt 4
1× DisplayPort 1.4a z USB Type-C
Max rozlišení až 4096×2160@60Hz
Quad-Display
1× M.2 Key M 2242/2280 PCIe Gen4x4
1× M.2 Key M 2242 PCIe Gen4x4
1× SATA3.0 (6.0 Gb/s)
Intel VMD RAID 0/1
1× M.2 Key E s Wi-Fi 6E 802.11ax + BT 5.3
1× USB 3.2 Gen2 Type-A (front)
1× USB4/Thunderbolt 4 Type-C (front, DP 2.1 display output)
1× USB 3.2 Gen2x2 Type-C (front, DP 1.4a display output)
2× USB 3.2 Gen2 Type-A (rear)
LAN1 Intel I226LM 2.5 Gigabit LAN
LAN2 Intel I226V 2.5 Gigabit LAN
2× RJ-45
Realtek ALC256 HD Audio
Headphone & microphone jack
Watchdog Timer (256 Segments, 0–255 sec)
Intel PTT
Intel vPro Essentials
VESA mount
12V~24V DC-In Jack
19V/90W Power Adapter
Power On AT/ATX supported
Operating Temp 0 °C – 40 °C
Rozměry 117.5 × 110.0 × 49 mm (4.63" × 4.33" × 1.93")
Net Weight 1.0 kg
Windows 10/11
CE, FCC
TAA Compliant
Fanned Barebone
