VIVOTEK VC9101

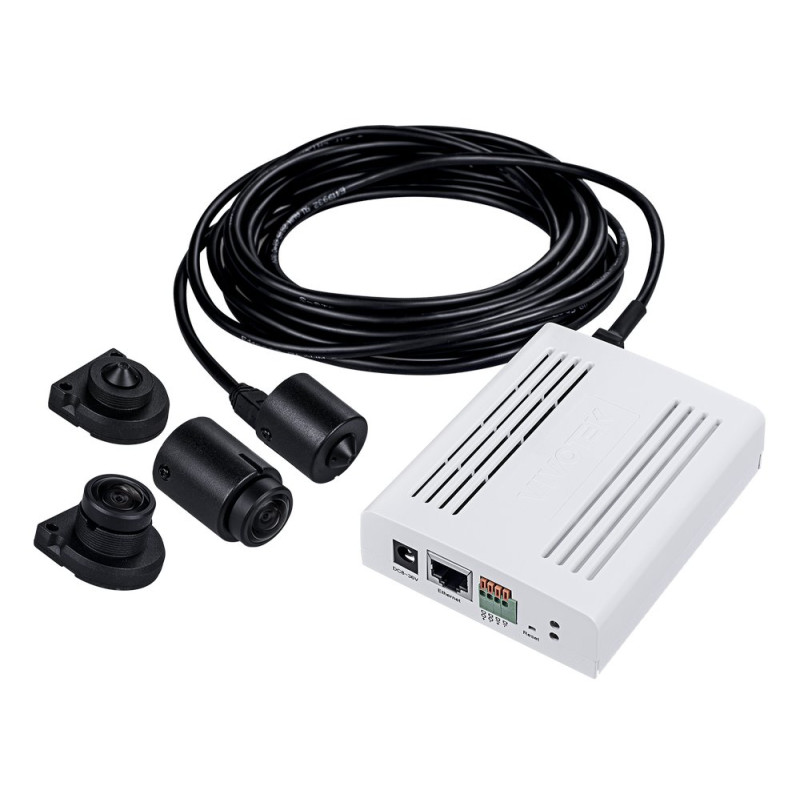

Modulární 5MP síťová IP kamera se split-type konstrukcí video core a oddělené snímací hlavy, WDR Pro 120 dB, H.265, dvojcestným audiem, Face Check, PoE a ochranou Trend Micro IoT Security
VIVOTEK VC9101 je vysoce výkonný modulární kamerový systém tvořený samostatnou
jednotkou video core a oddělenou kamerovou hlavou (řada CU) propojenou
kabelem o délce až 5 metrů. Diskrétní provedení a flexibilní integrace i do
velmi stísněných prostor činí systém vhodný pro vnitřní nebo skrytý dohled v bankomatech,
bankách, obchodech a kancelářích. Jednotka video core disponuje výkonným procesorem s podporou
streamu 5MP 360° fisheye nebo 4MP 16:9 obrazu a
hardwarovým akcelerátorem hlubokého učení (CNN) pro efektivnější videoanalýzu.
Technologie WDR Pro se 120dB dynamickým rozsahem pomáhá zachovat viditelné
detaily ve scénách s výraznými rozdíly mezi světlými a tmavými oblastmi.
VIVOTEK
VC9101 Lens Installation | VIVOTEK Split-type Camera
VIVOTEK
Split-type Camera System
Modular Design. Flexible Installation.
Kamera podporuje kompresní formáty H.265, H.264 a MJPEG, až tři souběžné video
streamy, Smart Stream III, 3D redukci šumu a digitální ePTZ. Systém pracuje s výběrem čtyř
snímacích hlav – CU9171-H a CU9171-HF (pinhole 4 MP)
a CU9183-H a CU9183-HF (fisheye 5 MP s 180° panoramatickým
záběrem). Výbavu doplňuje dvojcestné audio se vstupem pro externí mikrofon a linkovým výstupem,
ukládání na paměťovou kartu microSD/SDHC/SDXC s kapacitou až 1 TB nebo síťové úložiště NAS,
AI funkce Face Check a Smart Motion Detection, digitální vstup a výstup,
síťové rozhraní Ethernet s napájením PoE nebo DC 12 V
a ochrana Trend Micro IoT Security.
Kategorie
Specifikace
Model
VIVOTEK VC9101
Produktová řada
VIVOTEK Application Camera
Typ produktu
Modulární split-type síťová IP kamera s AI analýzou
Konstrukce
Video core a oddělená snímací hlava, kabel až 5 m
Samostatná jednotka video core
Oddělená snímací hlava řady CU
Propojení video core a snímací hlavy kabelem o délce až 5 metrů
Podpora jedné snímací hlavy k jednomu video core
Diskrétní zapuštěná montáž snímací hlavy
Snadná výměna a upgrade snímacích hlav bez zásahu do jednotky video core
Systémové informace
Multimedia SoC, 8 GB Flash, 2 GB RAM
Procesor Multimedia SoC (System-on-Chip)
Paměť Flash: 8 GB
Operační paměť RAM: 2 GB
Hardwarový akcelerátor hlubokého učení CNN pro AI analýzu
Kompatibilní snímací hlavy
CU9171-H, CU9171-HF, CU9183-H a CU9183-HF
CU9171-H: válcový tvar, 4 MP, 30 sn./s, pinhole objektiv
CU9171-HF: plochý tvar, 4 MP, 30 sn./s, pinhole objektiv
CU9183-H: válcový tvar, 5 MP, 30 sn./s, fisheye objektiv s 180° záběrem
CU9183-HF: plochý tvar, 5 MP, 30 sn./s, fisheye objektiv s 180° záběrem
Podpora jedné snímací hlavy připojené k video core
Rozlišení a zdroj obrazu
5 MP fisheye 360° nebo 4 MP 16:9 při 30 sn./s
Zdroj obrazu: 1 kamerová jednotka VIVOTEK
Stream 5MP 360° fisheye s hlavou CU9183-H nebo CU9183-HF
Stream 4MP 16:9 s hlavou CU9171-H nebo CU9171-HF
Maximální snímková frekvence 30 sn./s
Video
H.265/H.264/MJPEG, Smart Stream III
Komprese videa: H.265, H.264 a MJPEG
Maximálně tři souběžné video streamy
Až osm konfigurovatelných profilů
Nastavitelná kvalita, rozlišení a řízení konstantního datového toku
Podpora Smart Stream III
Video rotace pro koridorový formát (u hlav CU9171-H/HF)
Odstup signálu od šumu: 62 dB
WDR a obrazové funkce
WDR Pro 120 dB, 3DNR, SNV, HLM a Defog
Technologie WDR Pro
Dynamický rozsah 120 dB
3D redukce obrazového šumu
Supreme Night Visibility
Funkce Defog
Funkce HLM pro omezení přesvětlených oblastí
BLC a HLC pro kompenzaci protisvětla
Nastavení jasu, kontrastu, sytosti, ostrosti a gamma křivky
Vyvážení bílé a ovládání expozice
Scénický režim auto a deblur
Maskování soukromých zón
Plánované obrazové profily
Elektronický pohyb a zoom
ePTZ, až 48× digitální zoom
Elektronické funkce ePTZ
Digitální zoom až 48×
Vestavěná implementace podporuje až 12× digitální zoom
Plug-in pro Internet Explorer podporuje až 4× digitální zoom
AI hardware
AI SoC s hardwarovým akcelerátorem hlubokého učení
Multimedia SoC s vestavěným hardwarovým akcelerátorem hlubokého učení
Akcelerátor CNN pro efektivní AI videoanalýzu
Deep learning detekce obličeje vhodná pro většinu instalačních scénářů
AI analýza
Face Check a VCA analýza událostí
Face Check pro detekci a analýzu obličeje
Deep Learning VCA
Smart Motion Detection s pěti detekčními okny
Detekce obličeje
Časový filtr
Integrace se službou Face Check
Smart VCA
Pokročilá videoanalýza událostí
Smart Motion Detection
Detekce pohybu až v pěti oknech
Detekce obličeje
Časový filtr
Detekce narušení
Detekce postávání
Detekce překročení linie
Audio
Dvojcestné audio (full duplex), externí mikrofon
Dvojcestné audio (full duplex)
Vstup pro externí mikrofon
Linkový audio výstup
Komprese zvuku G.711
Komprese zvuku G.726
Detekce zvuku pro spouštění událostí
Úložiště
microSD/SDHC/SDXC až 1 TB a síťové úložiště NAS
Záznam na paměťové karty microSD, SDHC a SDXC
Podporovaná kapacita paměťové karty až 1 TB
Podpora nepřerušovaného záznamu na paměťovou kartu
Podpora záznamu na síťové úložiště NAS
Sledování životnosti paměťové karty
Síťové rozhraní
10Base-T/100Base-TX Ethernet, RJ-45
Síťové rozhraní 10Base-T/100Base-TX Ethernet
Konektor RJ-45
Doporučené použití kabelu Cat 5e nebo Cat 6
Živý obraz může sledovat až deset klientů
Podpora ONVIF profilů G, S a T
Napájení
PoE nebo DC 12 V
Napájení přes síťové rozhraní Ethernet (PoE)
Napájecí vstup DC 12 V
Přenos dat a napájení jedním síťovým kabelem při použití PoE
Vstupy a výstupy
1× digitální vstup, 1× digitální výstup
1× digitální vstup
1× digitální výstup (DO+: 12 V, 50 mA; DO-: 30 V, Open Drain, 1 A)
Audio linkový vstup a linkový výstup
Vstupy a výstupy pro integraci s externími zařízeními
Síťové protokoly
IPv4/IPv6, HTTPS, RTSP, TLS a SNMP
802.1X, ARP a Bonjour
CIFS/SMB, CoS, DDNS, DHCP a DNS
FTP a SFTP
HTTP a HTTPS
ICMP a IGMPv3
IPv4 a IPv6
NTCIP, NTP a PPPoE
QoS
RTSP, RTP a RTCP
SMTP a SNMP
SSL a TLS
TCP/IP a UDP
UPnP
Kybernetická bezpečnost
Secure Boot, Signed Firmware, HTTPS a Trend Micro IoT Security
Seznam povolených přístupů
Digest Authentication
Nastavitelná ochrana síly hesla
Ochrana CSRF
HTTPS a IEEE 802.1X
Secure Boot
Digitálně podepsaný firmware
Trend Micro IoT Security s výchozí licencí na 3 roky
Detekce útoku hrubou silou
Detekce kybernetického útoku
Karanténa bezpečnostních událostí
Záznam přístupu a správa uživatelských účtů
Události a notifikace
Události přes e-mail, HTTP, FTP, NAS a SD kartu
Detekce zvuku
Detekce manipulace s kamerou
Události kybernetické bezpečnosti
Digitální vstup jako trigger
Manuální trigger
Detekce pohybu
Periodický trigger
Notifikace o záznamu
Sledování životnosti SD karty
Notifikace startu systému
Odesílání událostí přes audio clip, camera link, digitální výstup, e-mail, HTTP,
FTP/SFTP, NAS server, SD kartu a push notifikace
Nahrávání souborů přes e-mail, HTTP, FTP/SFTP, NAS server a SD kartu
Konektory
RJ-45, DC 12 V, audio a DI/DO
Konektor RJ-45 pro síť a PoE
Audio linkový vstup
Audio linkový výstup
Napájecí vstup DC 12 V
1× digitální vstup
1× digitální výstup
Konektor pro připojení snímací hlavy CU
Provozní podmínky
0 °C až 50 °C, vlhkost do 90 % RH
Startovací teplota: 0 °C až 50 °C
Provozní teplota: -10 °C až 50 °C
Vlhkost: 90 % RH bez kondenzace
Určeno pro vnitřní instalace
Shoda a certifikace
CE, FCC, RCM, VCCI, UL a CB
EMC: CE (EN55032, EN55024 Class B)
FCC (FCC Part 15 Subpart B Class B)
RCM (AS/NZS CISPR32 Class B)
VCCI (VCCI-CISPR 32 Class B)
Bezpečnost: UL (UL62368-1)
CB (IEC/EN 62368-1, IEC/EN 60950-22, IEC/EN 62471)
Konkrétní požadavky projektu a regionální předpisy je nutné ověřit podle cílového nasazení
Využití
Diskrétní vnitřní a skrytý dohled
Vhodné pro dohled bankomatů
Vhodné pro bankovní pobočky
Vhodné pro obchody a maloobchodní prostory
Vhodné pro kanceláře
Vhodné pro výtahy a stísněné prostory
Vhodné pro instalace s estetickými nároky díky diskrétnímu provedení
Vhodné pro flexibilní integraci díky délce kabelu ke snímací hlavě až 5 metrů
Vhodné pro deep learning detekci obličeje a Face Check
Klíčové vlastnosti
VIVOTEK VC9101, 5 MP, split-type, WDR Pro 120 dB, H.265, Face Check, dvojcestné audio, microSD, PoE a Trend Micro IoT Security
VIVOTEK VC9101
Modulární split-type kamerový systém
Samostatná jednotka video core a oddělená snímací hlava
Propojovací kabel snímací hlavy až 5 metrů
Podpora čtyř snímacích hlav CU9171-H, CU9171-HF, CU9183-H a CU9183-HF
Rozlišení 5 MP fisheye 360°
Rozlišení 4 MP 16:9
Maximálně 30 sn./s
H.265, H.264 a MJPEG
Tři souběžné video streamy
Smart Stream III
WDR Pro 120 dB
SNV
3D Noise Reduction
Video rotace pro koridorový formát
ePTZ a digitální zoom až 48×
AI SoC s hardwarovým akcelerátorem CNN
Face Check
Smart Motion Detection
Deep Learning VCA
Dvojcestné audio
Vstup pro externí mikrofon a linkový výstup
microSD/SDHC/SDXC až 1 TB
Záznam na NAS
Ethernet 10/100 Mb/s
Napájení PoE nebo DC 12 V
1× digitální vstup a 1× digitální výstup
ONVIF profily G, S a T
Secure Boot
Signed Firmware
Trend Micro IoT Security
Certifikace CE, FCC, RCM, VCCI, UL a CB
function playVivotekVideo() {
const videoContainer = document.getElementById('vivotek-video');
if (!videoContainer) {
return;
}
const iframe = document.createElement('iframe');
iframe.src =
'https://www.youtube-nocookie.com/embed/NsJNYJwvi5I' +
'?autoplay=1&rel=0&modestbranding=1';
iframe.title =
'One Camera, Complete Coverage | VIVOTEK Compact Panoramic';
iframe.allow =
'accelerometer; autoplay; clipboard-write; encrypted-media; ' +
'gyroscope; picture-in-picture; web-share';
iframe.referrerPolicy = 'strict-origin-when-cross-origin';
iframe.allowFullscreen = true;
videoContainer.innerHTML = '';
videoContainer.appendChild(iframe);
}
const expandableRows =
document.querySelectorAll('.spec-row.expandable');
expandableRows.forEach(row => {
row.addEventListener('click', event => {
if (
event.target.closest('a') ||
event.target.closest('button') ||
event.target.closest('iframe')
) {
return;
}
row.classList.toggle('open');
});
});
